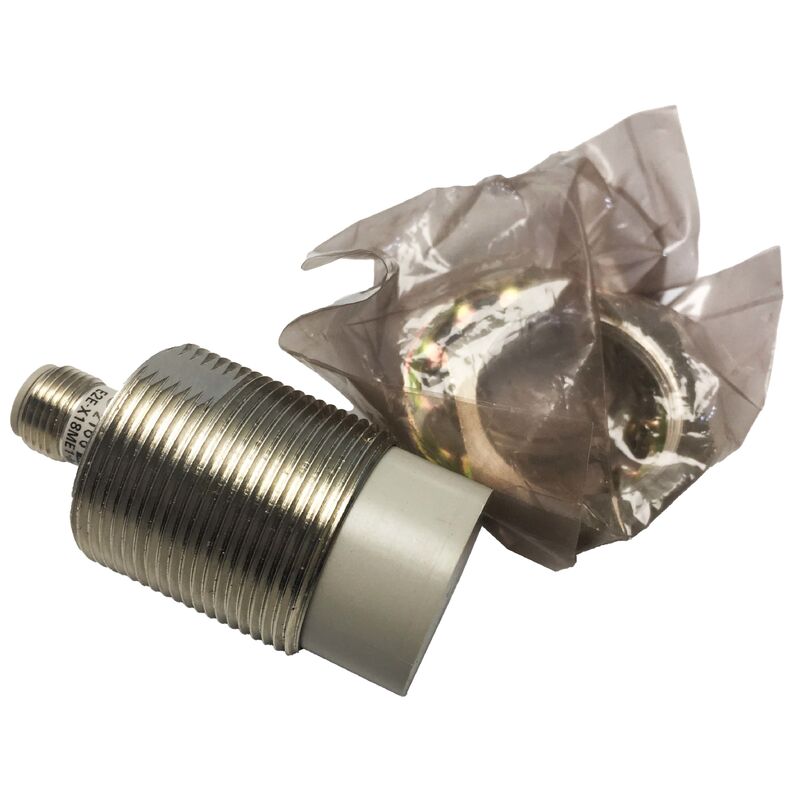

Сенсор цилиндрической близости E2E-X18ME1-M1 OMRON
Обзор продукции
Omron E2E-X18ME1-M1Индуктивный датчик близости M30 без экрана, 18 мм дальность восприятия, NPN NO, M12 соединитель, DC 3-wire, IP67, серия E2E
Номер части:E2E-X18ME1-M1
Номер запасной части:E2EX18ME1M1
Производитель:Корпорация Omron (Япония)
Категория продукции:Индуктивный датчик близости
Серия:Серия Omron E2E
Код СНБО ООН:41110000
Основные спецификации
| Параметр |
Стоимость |
| Размер тела |
M30 (30 мм цилиндрическая цепная бочка) |
| Тип датчика |
Индуктивные (электромагнитные) |
| Тип установки |
Не защищенные (не встраиваемые) |
| Ощущение расстояния |
18 мм |
| Стандартный датчик |
30 × 30 × 1 мм железная пластина |
| Конфигурация вывода |
DC 3-провода, NPN, нормально открытый (НЕТ) |
| Соединение |
Металлический соединитель M12 с четырьмя булавами |
| Напряжение питания |
10-30 VDC (12-24 VDC номинально) |
| Ток нагрузки |
5-300 мА |
| Частота ответа |
100 Гц максимум. |
| Рейтинг защиты |
IP67 |
| Операционная температура |
от -40 до +85°C |
| Жилой материал |
Никеленая латунь |
| Ощущение поверхностного материала |
Термопластичный полимер PBT |
| Дифференциальное путешествие |
Максимально 10% расстояния обнаружения |
| Сопротивление изоляции |
50 МΩ в минуту (при 500 ВДК) |
| Диэлектрическая прочность |
4,000 VAC, 50/60 Гц в течение 1 мин. |
| Сопротивление вибрации |
от 10 до 55 Гц, амплитуда 1,5 мм, по 2 часа в X/Y/Z |
Описание продукта
ВOmron E2E-X18ME1-M1является неэкранированным индуктивным датчиком близости корпуса M30 с диапазоном восприятия 18 мм и выходом NPN Normally Open приспособленные для обнаружения целей железных металлов на расстояниях, которые не могут достичь меньшие датчики.
Вариант предварительно проводного разъема M12 (суффикс M1) делает установку и замену простыми: датчик устанавливается в любое отверстие с натяжкой M30 × 1,5 или отверстие 30 мм,соединитель соединяется со стандартным 4-прикольным кабелем M12, и выход NPN подключается непосредственно к совместимым с NPN входам большинства ПЛК и промышленных контроллеров без дополнительной схемы.
Серия E2E придает приоритет надежности поля при экстремальных температурах, загрязнении,и вибрационные среды условия, при которых датчик может работать непрерывно в течение многих лет при воздействии режущей жидкости, охлаждающий спрей, металлический карлик и механические вибрации.
Принцип обнаружения
E2E-X18ME1-M1 генерирует высокочастотное колеблющееся электромагнитное поле из катушки, встроенной за его сенсорной поверхностью.Водоворотные токи вызываются на поверхности цели эти токи получают энергию из колеблющегося поля, уменьшает амплитуду осциллятора.
Электронная схема датчика обнаруживает это затухание и переключает выходный транзистор NPN с OFF на ON, когда затухание превышает порог переключения.Этот механизм обнаружения является бесконтактным и механически износоустойчивым. В функции обнаружения датчика нет движущихся частей.
Целевой материал и расстояние
Спецификация 18 мм измеряется стандартным датчиком Omron: 30×30×1 мм плоской железной пластиной.
- Размер цели:Меньшие цели производят меньше вихревого подавления тока и подталкивают порог на более коротком расстоянии
- Целевой материал:Нежелтые металлы (алюминий, медь, латунь) генерируют вихревые токи с различной эффективностью и будут обнаружены на более коротких расстояниях
- Толщина цели:Очень тонкая металлическая фольга или лист отражает меньше энергии, чем стандарт 1 мм железа
Проводка и выход
4-прицепный разъем M12 следует стандартному назначению прицепов Omron: прицеп 1 (+ питание V), прицеп 3 (0V общего), прицеп 4 (выходной сигнал NPN).
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
Часто задаваемые вопросы
Вопрос 1: датчик не защищён
Для неэкранированных датчиков близости требуется минимальное расстояние между стволом датчика и любой окружающей железометаллической конструкцией.минимальное боковое расстояние от окружающего металла обычно равняется в два раза диаметру ствола (60 мм с каждой стороны)Если требуется установка металлической установки, то правильным выбором является защищенный вариант (E2E-X10ME1-M1, с дальностью обнаружения 10 мм).
Q2: Может ли E2E-X18ME1-M1 обнаруживать алюминий или другие цветные металлы?
Да, но на более коротких расстояниях. Для алюминия эффективное расстояние обнаружения обычно составляет 40-60% от значения железа (примерно 7-11 мм). Для меди и латуни оно еще короче (25-40%).Рабочее расстояние должно устанавливаться консервативно относительно уменьшенного эффективного диапазона.
Вопрос 3: датчик имеет степень защиты IP67. Может ли он использоваться в условиях стирки с высоким давлением?
IP67 охватывает погружение до 1 метра в течение 30 минут, что превышает условия брызги, тумана и ополаскивания под низким давлением.IP67 не распространяется на длительные струи воды под высоким давлением, которые требуют оценки IP69KДля типичных машин-инструментов с охлаждающей жидкостью и средой распыления IP67 является достаточным.
Вопрос 4: Есть 10% гистерезисная полоса, что это означает для установки?
Гистерез означает, что точка включения и точка выключения находятся на немного разных расстояниях ∙ цель должна отклониться примерно на 10% от расстояния обнаружения (примерно на 1.8 мм) за пределами точки включения перед выходомЭто предотвращает болтовню и обеспечивает чистый, стабильный выходный сигнал.
Q5: Можно ли продлить выходный кабель, и если да, то насколько далеко?
E2E-X18ME1-M1 использует разъем M12; расширительные кабели являются стандартными промышленными элементами.выходной кабель теоретически может быть продлен до 100 метров без снижения производительностиДля большинства заводов с протяженностью до 20-30 метров особые меры предосторожности не требуются.
