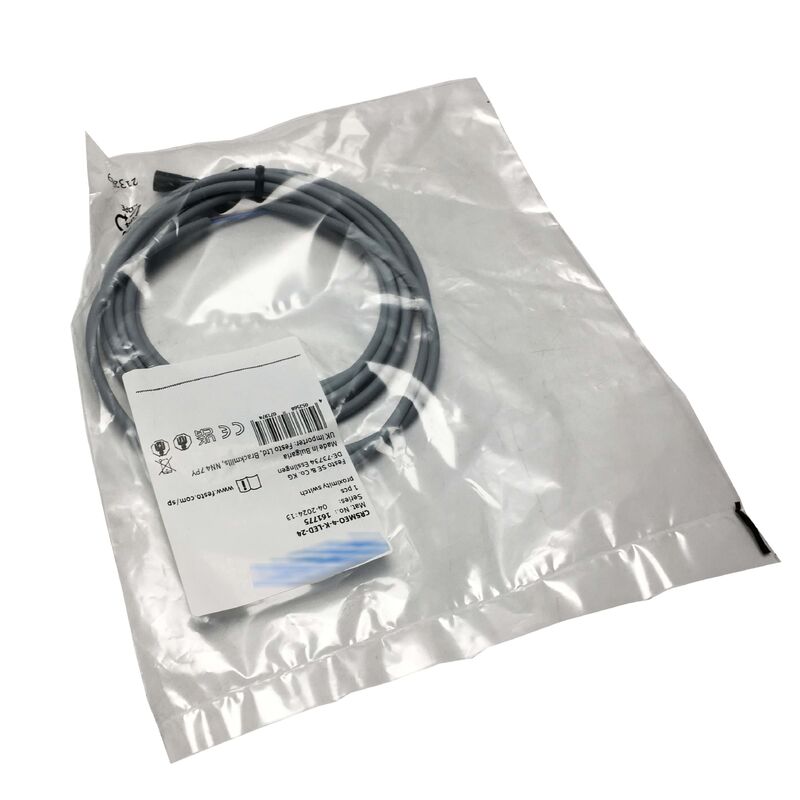

Датчик приближения Festo CRSMEO-4-K-LED-24, совершенно новый

Festo CRSMEO-4-K-LED-24∙ Магнитно-резистивный датчик близости ствола 12 30В постоянного тока, 500mA, 800Hz, IP67, LED, 2,5 м кабель, без Cu / PTFE

Обзор

ВFesto CRSMEO-4-K-LED-24является магниторезистивным датчиком близости тростника из серии Festo CRSMEO, специально разработанным для обнаружения положения магнитных поршней внутри пневматических цилиндров.

Он устанавливается в T-слот или канавке приводов Festo, выровняется с проходящим магнитным кольцом, встроенным в поршень,и переключатели, когда магнитное поле превышает порог обнаружения, подтверждающие окончание хода или промежуточные позиции без физического контакта с самим поршнем.

Обозначение "CRSMEO" обозначает спецификацию коррозионной устойчивости, которая отличает этот датчик от стандартных вариантов серии SMEO.

Конструкция из материалов, не содержащих Cu (без меди) и PTFE, отвечает спецификациям материалов для пищевых продуктов и фармацевтических производств.где как загрязнение меди, так и загрязнение частицами ПТФЕ являются регулируемыми проблемами.

Полипропиленовый корпус и коррозионно устойчивый выбор компонентов по всему корпусу датчика делают его подходящим для использования в зонах промывки, кислотных средах очистки,и соседних с пищевыми продуктами установок, где стандартные сенсорные пластмассы и покрытия будут ограничены.

При максимальной частоте переключения 800 Гц,CRSMEO-4-K-LED-24 реагирует гораздо быстрее, чем любой практический пневматический приводящий двигатель может двигаться. Это пространство для головы гарантирует, что датчик никогда не пропустит обнаружение события, независимо от того, насколько быстро цилиндр циркулирует..

Максимальный выходный ток 500 мА является щедрым для датчика положения и позволяет управлять индикаторными огнями, катушками реле или входными картами PLC непосредственно без опасений по поводу загрузки тока вентилятора.

Интегрированный кабель длиной 2,5 м (суффикс K в номере деталя) является преднамеренным выбором конструкции для монтажа пневматического цилиндра: корпус датчика находится рядом с цилиндром,кабельные маршруты обратно в кабинет управления, и фиксированный кабель избегает неисправностей вибрации соединителя, которые иногда влияют на датчики типа соединителя в высокоциклических пневматических приложениях.

Светодиодный индикатор обеспечивает немедленное визуальное подтверждение состояния включения датчика во время ввода в эксплуатацию машины и обнаружения неисправностей без использования прибора.

Основные характеристики

Технология магнитного тростника в пневматическом распознавании положения

Датчики ствола работают, обнаруживая магнитное поле магнета поршневого, когда поршень приближается к положению датчика в отверстии цилиндра.сила магнитного поля пересекает порог, закрывающий контакт тростника.

Магнеторезистивный вариант, используемый в серии CRSMEO, имеет улучшенную чувствительность и более четкие характеристики переключения по сравнению со старыми конструкциями на основе чисто тростниковых материалов.что означает более точные и повторяемые положения переключения на протяжении всего срока службы цилиндра.

The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.

Не содержащие кубрид / не содержащие ПТФЕ

В производстве продуктов питания, напитков и фармацевтических препаратов определенные материалы ограничены вблизи зон контакта с продуктами гигиеническими стандартами и отраслевыми правилами.Медь и ее сплавы могут загрязнять продукты питания; Частицы ПТФЕ из уплотнений или покрытий могут разрываться и появляться в регулируемых продуктах.

Не содержащие углеродный куб из серии CRSMEO, PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production area, даже при промывке или случайном контакте.

Частые вопросы

Вопрос 1: С какой серией цилиндров Festo совместим CRSMEO-4-K-LED-24?

Датчик CRSMEO-4 предназначен для серии круглых цилиндров и профильных цилиндров Festo, которые включают магнитный поршень и С-слот или канаву для установки датчика.

Семьи совместимых цилиндров включают DZF, DZH, DSBC, DSNU, DSNUP и другие стандартные цилиндровые серии Festo, которые устанавливают монтаж канавки датчика.

"4" в номере части относится к формовому фактору датчика и совместимости канав.

Конфигуратор продукта и документация цилиндров Festo подтвердят, какой конкретный форм-фактор канавки датчика применяется к каждой серии цилиндров.

Вопрос 2: Действует ли светодиодный индикатор всегда или только при включении датчика?

Светодиод изменяет состояние, когда выходной выключатель активируется, он освещается, когда датчик обнаруживает пистоновый магнит и контакт NO закрывается.Он выключается, когда поршень уходит и контакт открывается.

Это обеспечивает непосредственное визуальное подтверждение состояния обнаружения во время установки: техник размещает датчик в канаве цилиндра, перемещает цилиндр к концу хода вручную или командой,и подтверждает светодиодное освещение для проверки правильного расположения датчика и магнитной сцепки перед блокировкой датчика в положении.

Вопрос 3: Может ли CRSMEO-4-K-LED-24 использоваться с цилиндрами, не являющимися Festo, которые имеют C-слот?

Да, я знаю. provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.

Festo публикует размеры монтажа CRSMEO-4 и минимальное требуемое магнитное поле; сравнить их со спецификацией канавки целевого цилиндра и спецификацией поршневого магнита.Сам датчик не является электрическим или логическим исключением для цилиндров Festo.

Вопрос 4: Какое значение имеет биполярный выход и как он влияет на проводку?

Биполярный в этом контексте означает, что контактный тростник переключает ток в обоих полярностях сенсор не имеет направленного требования к полярности постоянного тока, применяемой на его выходе.это означает, что датчик может быть подключен к PNP-стиль или NPN-стиль PLC входных схем как простой контакт закрытия, без электроники датчика, требующей направления тока.

3-ядерный кабель несет положительное питание, отрицательное питание и переключенный выход.5 м кабеля.

Вопрос 5: Какого обслуживания требует CRSMEO-4-K-LED-24 на протяжении всего срока службы?

Сенсоры Reed - это пассивные контактные устройства без электроники в самом коммутаторе, что дает им очень длительный срок службы в нормальных условиях работы.

The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.

Периодическая очистка корпуса датчика и точки входа кабеля в среде промывки предотвращает проникновение химических веществ вокруг уплотнения кабеля. The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
