| Место происхождения | Япония |
| Фирменное наименование | SMC |
| Сертификация | CE ROHS |
| Номер модели | SYJ7320-5YO-01F-Q |

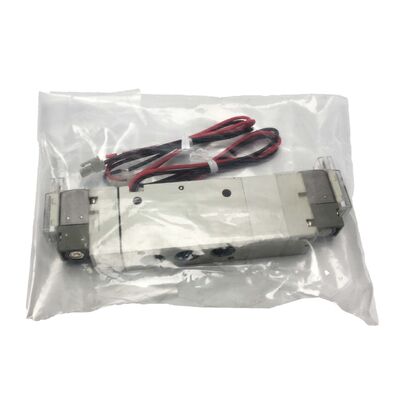

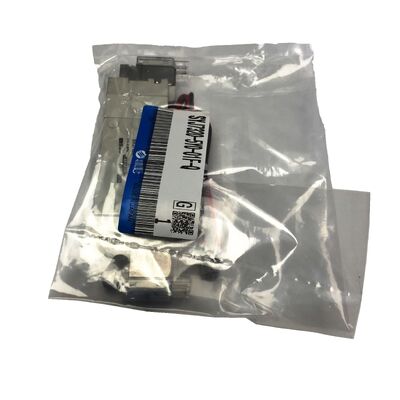

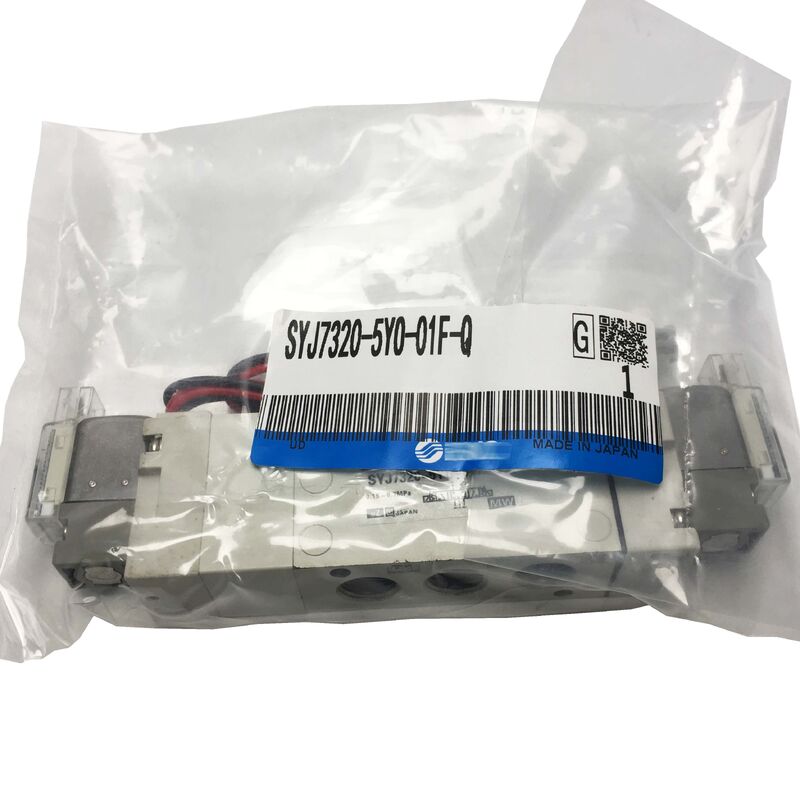

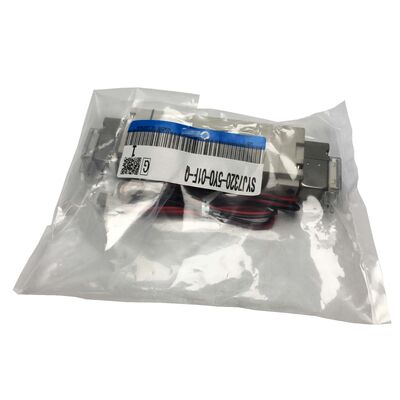

SMC SYJ7320-5YO-01F-Q — это 5-портовый, 3-позиционный электромагнитный клапан с закрытым центром из серии SYJ7000 от SMC, известный сочетанием низкого энергопотребления и надежной коммутационной способности в приложениях промышленной автоматизации.
3-позиционная конфигурация с закрытым центром гарантирует, что при обесточенных обоих соленоидах все порты заблокированы, позволяя подключенному приводу удерживать свое положение без давления или выхлопа. Эта функция необходима для цилиндров, требующих позиционирования в середине хода, или там, где неконтролируемое движение во время перебоев в подаче питания представляет опасность для безопасности или процесса.
Благодаря размеру порта G1/8 этот компактный клапан идеально подходит для цилиндров малого диаметра и пневматических цепей с ограниченным пространством, где более крупные корпуса клапанов не могут соответствовать геометрии коллектора.
| Параметр | Значение |
|---|---|
| Серия | SMC SYJ7000 |
| Функция клапана | 5-портовый, 3-позиционный, с закрытым центром |
| Размер порта (A/B) | Резьба G1/8" |
| Рабочее давление | 0.15 - 0.7 МПа (внутренний пилот) |
| Максимальный расход | 525 л/мин |
| Номинальный расход (P→A/B) | 0.22 дм³/с (0.792 м³/ч) |
| Номинальный расход (A/B→EA/EB) | 0.24 дм³/с (0.864 м³/ч) |
| Управляющее напряжение | 24 В постоянного тока |
| Потребляемая мощность | 0.5 Вт (стандартный пилотный соленоид) |
| Время отклика | ~30 мс |
| Частота переключения | 5 Гц |
| Электрическое подключение | Клеммная колодка DIN без разъема (YO) |
| Индикатор / Подавитель бросков напряжения | Не включены |
| Ручное управление | Неблокируемый нажимного типа |
| Тип выхлопа | Индивидуальный выхлоп пилотного клапана |
| Монтаж | С портом на корпусе и кронштейном |
| Материал уплотнения | Резина |
| Рабочая температура | -10 до +50°C |
| Конструкция | Без меди |
| Сертификация | CE (суффикс Q) |
Серия SYJ7000 оснащена пилотным соленоидом с низким энергопотреблением 0,5 Вт, что позволяет осуществлять прямое управление выходом ПЛК без промежуточных реле или твердотельных выходных модулей. Это снижает сложность проводки в шкафу управления и устраняет потенциальные источники неисправностей в цепях управления.
Индивидуальный выхлоп пилотного клапана обеспечивает чистое переключение пилота независимо от условий основной цепи, предотвращая обратное давление в цепях с встроенными глушителями или с обратным давлением на выходе.
Конструкция с резиновым уплотнением подходит для стандартной смазанной или несмазанной сжатого воздуха, а конструкция без меди обеспечивает совместимость с различными условиями качества воздуха без риска образования ацетиленовых соединений.
Электрическое обозначение YO означает, что клапан поставляется с камерой клеммной колодки DIN без предварительно установленного разъема. Клеммная колодка DIN принимает стандартные разъемы DIN 43650 Форма A (EN175301-803), которые пользователь подключает и устанавливает на месте. Интегрированный светодиодный индикатор или встроенный подавитель перенапряжения не включены.
Эта конфигурация идеально подходит для сборщиков шкафов управления, использующих стандартизированную проводку с разъемами соленоидов типа DIN, позволяя напрямую подключать предварительно проложенные разъемы DIN без управления кабелями. Для установок, требующих защиты от перенапряжения, рассмотрите вариант YOZ с неполярным подавителем перенапряжения.
Когда оба соленоида обесточены, золотник блокирует все пять портов — подачу, оба рабочих порта (A и B) и оба выхлопных порта. Подключенный привод удерживает свое положение, не выдвигаясь и не втягиваясь, в отличие от 2-позиционных клапанов, которые при обесточивании переходят в одно крайнее положение.
Нет. Суффикс YO означает отсутствие индикатора и подавителя перенапряжения. Для применений, где индуктивные переходные процессы могут влиять на входы ПЛК или близлежащую электронику, рассмотрите вариант YOZ с неполярным подавителем перенапряжения.
SYJ7320-5YO-01F-Q — это вариант с портом на корпусе и кронштейном — порты доступны непосредственно на корпусе клапана через резьбовые фитинги G1/8. Для монтажа на коллектор с базовым креплением требуется другой суффикс в серии SYJ7000.
Клеммная колодка YO использует стандартный интерфейс DIN 43650 Форма A (EN175301-803 Форма A), один из самых распространенных форматов промышленных разъемов соленоидов. Разъем не входит в комплект и должен приобретаться отдельно.
Серия SYJ7000 использует конструкцию с пилотным управлением с низким энергопотреблением (соленоид 0,5 Вт), подходящую для прямого управления ПЛК. Серия SY7000 имеет другую внутреннюю архитектуру с более высокой пропускной способностью, но, как правило, с более высоким энергопотреблением. SYJ7000 предпочтительнее для прямого управления ПЛК и энергоэффективности; SY7000 подходит там, где основной задачей является максимальная пропускная способность.
