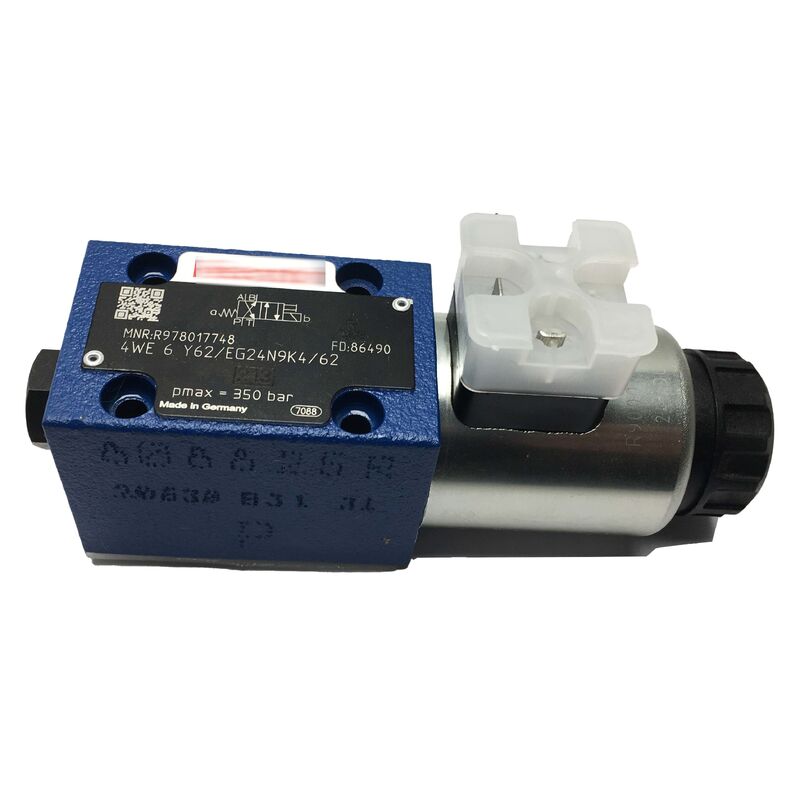

R978017748 Гидравлический направляющий клапан Rexroth 4WE6Y62/EG24N9K4/62 оригинальный Новый
Обзор продукции
ВРексрот R978017748является напрямую управляемым насосным катушным клапаном серии WE6 - наиболее широко используемого семейства гидравлических насосных клапанов Rexroth для промышленных применений.При размере NG6 (D03) с одним 24V постоянным электроником и возвращением пружины, 4WE6Y6X/EG24N9K4/62 сконфигурирован для переключения 4/2 с символом Y геометрии катушки.
Он управляет направлением потока гидравлического масла и переключением цепей в промышленных гидравлических силовых установках, станках, прессах,и производственные машины, где сигнал постоянного тока 24В от выходной карты PLC должен быть переведен непосредственно в гидравлический цилиндр или движение двигателя.
R978017748 специально обеспечивает функцию 4/2 (символ Y), где состояние без энергии соединяет P с B и A с T, а состояние с энергией обращает это в P с A и B с T.Эта конфигурация широко используется там, где цилиндр должен по умолчанию в одно конечное положение при потере электрической энергии, с положительным приводом в противоположное положение при команде.
При номинальном потоке 60 LPM и максимальном давлении 350 бар клапан обслуживает весь рабочий диапазон стандартных промышленных гидравлических цепей.Скрытое ручное переключение позволяет операторам вручную перемещать катушку клапана во время ввода в эксплуатацию, диагностика неисправностей или настройка машины без применения электромобильного напряжения.
Основные характеристики
| Параметр |
Стоимость |
| Код клапана |
4WE6Y6X/EG24N9K4/62 |
| Функция |
4/2-стороннее, весеннее возвращение |
| Номинальный размер |
NG6 (D03) |
| Напряжение соленоида |
24 В постоянного тока |
| Мощность соленоида |
30 Вт |
| Максимальный поток |
60 LPM |
| Максимальное давление |
350 бар (5,076 ПСИ) |
| Ручное переключение |
Скрытое |
| Коннектор |
3-полюсный (EN 175301-803) |
| Стандарт установки |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| Жилье |
Из чугуна |
| Печати |
NBR |
| Операционная температура |
-15 до +80°C |
| Вес |
10,44 кг |
Символ катушки Y ∆ функция цепи
В конвенции Рексрота WE6, буква после "WE6" описывает гидравлический символ катушки конфигурацию пути как в состоянии энергии, так и в состоянии энергии.Символ Y обозначает специфическое расположение, которое распространено в однодействующих схемах и приложениях обратного движения:
- Состояние без питания (возвращение пружины, выключенный электроноид):P → B, A → T
- Находящееся в энергетическом состоянии (соленоид включен):P → A, B → T ?? Применение 24 В постоянного тока на электроноид переворачивает путь потока: P питает A, B сливает T.
Эта конфигурация катушки Y широко определена там, где требования к безопасному положению выровняются с направлением возвращения пружины, например, развязывание инструмента при потере мощности в станках-инструментах,или втягивание привода как безопасное условие в пресс- и формовочных машинах.
D03 (NG6) Монтажный интерфейс
Монтажный интерфейс NG6 / D03 является наиболее широко стандартизированным шаблоном монтажа подпластырей для направленных клапанов размера 6 в промышленной гидравлике.и распознавание положения булавки появляются в соответствии с четырьмя различными стандартами: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 и NFPA-D03.
Суффикс /62 на коде распоряжения клапана указывает, что корпус клапана имеет отверстие для определения местоположения штифта в положении ISO 4401.Это различие имеет значение при определении заменного клапана для существующего коллектораПроверьте, есть ли на установленной подпластинке распознавательная булавка; если есть, то требуется суффикс /62 или эквивалентный.
Конструкция соленоидов с влажными булавами
Серия WE6 использует влажно-колючую (погруженную в масло) конструкцию соленоида. Стержень соленоида простирается в гидравлическую среду масла клапана,с использованием самой гидравлической жидкости для смазки и охлажденияЭто устраняет отдельное уплотнение O-кольца, которое было бы необходимо для конструкции сухого булава, уменьшая потенциальные точки утечки.
Сборка электромоторной катушки съемная без отключения клапана от подплаты и без высвобождения гидравлического давления из цепи.Шпулька рукава скользит с тела электроноида после освобождения катушки удерживающей ореха, что позволяет заменять катушку на месте ∙ значительное преимущество в обслуживании в ограниченных местах коллектора.
Часто задаваемые вопросы
Вопрос 1: Суффикс клапана - /62. Что это значит и влияет ли это на совместимость подпластин?
Суффикс /62 обозначает конкретную конфигурацию отверстия для установки на клапан-подпластинку, соответствующую стандарту ISO 4401 с установкой на клапан.Если на вашей подпластинке установлена вывеска, вы должны использовать клапан с соответствующим суффиксом "открытие отверстия". Несоответствие конфигурации вывески помещает клапан правильно прикрепиться к поверхности подпластины,приводит к повреждению уплотнения и наружной утечке.
Вопрос 2: Этот клапан имеет скрытое ручное переключение.
Скрытое ручное переключение представляет собой встроенный приводящий механизм с толчком на конце соленоида корпуса клапана, к которому можно получить доступ с помощью небольшого инструмента (обычно трехмиллиметровый шестеренковый ключ или специальный инструмент переключения).Нажатие булавки внутрь вручную смещает катушкуСкрытая конструкция предотвращает непреднамеренное ручное приводное действие при нормальной работе.
Вопрос 3: Максимальный поток указан как 60 LPM. Может ли клапан обрабатывать более высокие временные потоки без повреждения?
60 LPM - это максимальный непрерывный рабочий поток, а не абсолютный порог повреждения.устойчивые потоки значительно выше этого номинального увеличение гидравлических сил на катушкеДля цепей, регулярно работающих свыше 60 LPM, следует указать больший размер клапана.
Вопрос 4: Какие гидравлические жидкости совместимы с уплотнениями NBR этого клапана?
Упругие уплотнители NBR (нитрилбутадиенового каучука) совместимы со стандартными минеральными гидравлическими маслами (наиболее распространены ISO VG 46 и ISO VG 68).Плоты NBR не совместимы с фосфатно-эстерными (огнеупорными) жидкостямиДля систем, использующих огнеупорные жидкости, Rexroth предлагает варианты WE6 со спецификациями уплотнения FKM (Viton).
Вопрос 5: Электропривод имеет номинальную мощность 30 Вт и 24 Вт постоянного тока. Какую защиту катушка имеет от скачков напряжения?
Спецификация катушки /EG24N9K4 указывает на катушку, предназначенную с интегрированным диодом подавляющего тока (элемент "K4"), для питания постоянным током 24 В. Когда выход ПЛК выключает электроноид,коллапсирующее магнитное поле генерирует скачок напряжения обратно-ЭМПИнтегрированный диод-супрессор зажимает этот пик до безопасного уровня, защищая выходный транзистор PLC и окружающую электронику.
