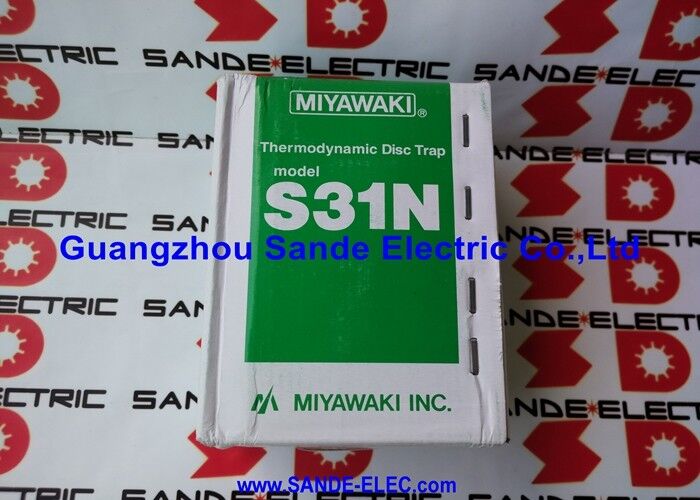

MIYAWAKI Промышленные клапаны управления дисковым паровым ловушкой S31N

Мияваки S31N. Дисковая паровая ловушка. Термодинамическая / 1,6 МПа / 220°C / DN15 до DN50 / Автоматическое отключение / Литовое железо.

Термодинамическая работа диска

Miyawaki S31N представляет собой паровую ловушку дискового типа, работающую по термодинамическому принципу, ловушка открывается и закрывается на основе термодинамических свойств пара и конденсата, протекающих через нее.без внешнего питания, механический плаватель или биметаллический термостат необходимы.

Когда холодный конденсат заполняет корпус ловушки, разница давления через диск поднимает его и позволяет конденсату выпускаться.Термодинамический диск реагирует на изменение скорости потока и давления. Диск прижимается к сиденью.Затем диск остается закрытым, пока пара над ним не конденсируется и цикл не повторится.

Особенностью S31N является егомеханизм автоматического отпуска- биметаллическое кольцо, обеспечивающее быстрый выход холодного конденсата и воздуха во время первоначального запуска паровой системы.Закрытие пара (когда ловушка не может открыться, потому что она сохраняет остаточное давление пара) является известным эксплуатационным риском в ловушках дискового типаМияваки решает эту проблему с помощью специальных вариантов противозапирания пара:S31N-GиS31N-2модели (и их эквиваленты с фланцами S31NF-G и S31NF-2) для установок, где блокировка пара является проблемой.

S31N является самой продаваемой паровой ловушкой Мияваки ∙ позицию, завоеванную его простой конструкцией, широким диапазоном работы, низким уровнем технического обслуживания и широким применением в промышленности.

Основные характеристики

Варианты и конфигурации размеров

Доступные стандарты фланцев для фланцевых соединений: ASME/JPI 150 lb, 300 lb (не для 2"), DIN PN16, JIS 10K, 16K, 20K. Для простых натяжных соединений, S31N-15 (DN15), S31N-20 (DN20),и S31N-25 (DN25) - стандартные обозначения размеров.

Частые вопросы

Вопрос 1: Что такое термодинамическая паровая ловушка и как работает S31N?

Термодинамическая паровая ловушка использует разницу в термодинамических свойствах между паром и конденсатом для открытия и закрытия клапана.подъем дискаКогда пар приближается к выходу, его более высокая скорость создает область низкого давления, которая помогает запечатать диск против сиденья.Диск снова открывается для следующей партии конденсатаЦикл полностью автоматический и не требует внешнего питания.

Вопрос 2: Для каких применений наиболее подходит S31N?

S31N охватывает паровые транспортные линии (паровые магистральные линии, распределительные цепочки), небольшое паровое оборудование, теплообменники, оборудование для обработки пищевых продуктов и очистки, а также общие промышленные паровые системы.Широкий диапазон давления и температуры (1.6 MPa, 220°C) охватывает большинство стандартных условий работы промышленной паровой системы.

Вопрос 3: Что такое механизм автоматического взрыва и почему это важно?

Механизм автоматического отключения представляет собой биметаллическое кольцо внутри S31N, которое обнаруживает низкие температурные условия во время запуска системы.Холодный конденсат и воздух, присутствующий в системе при запуске, иначе накапливаются в ловушке и задерживают нагрев системыДвухметаллический механизм держит ловушку открытой во время холодного запуска, чтобы быстро выпустить эти холодные жидкости.биметаллическое кольцо возвращается в нейтральное положение, и ловушка работает нормально..

Вопрос 4: В чем разница между S31N и S31NF?

S31N охватывает DN15A до DN25A (1⁄2 "до 1") с использованием натяжных или стандартных фланцевых соединений, с гибким корпусом из чугуна.с использованием другого формата фланца, подходящего для больших размеров кузоваПринцип работы и производительность одинаковы; физический форм-фактор отличается в соответствии с большими размерами трубопроводов.

Q5: Когда следует указывать варианты противозапирания пара (S31N-G или S31N-2)?

Замыкание пара происходит, когда остаточное давление пара над ловушкой дискового типа удерживает диск закрытым, даже когда присутствует конденсат. Ловушка не выпускает конденсат.Это более вероятно в сильно изолированных ловушках, системы высокого обратного давления или установки с длительным удержанием тепла, если стандарт S31N показывает нерегулярные циклы или не выпускает конденсат последовательно в конкретной установке,указать вариант -G или -2 противозапирания пара для этой позиции.
