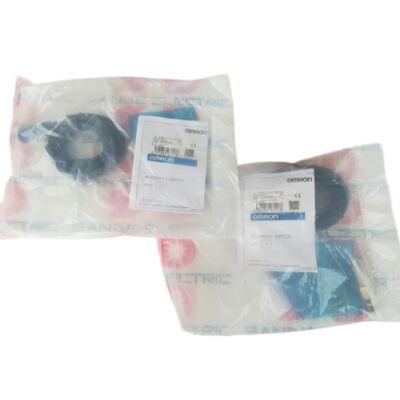

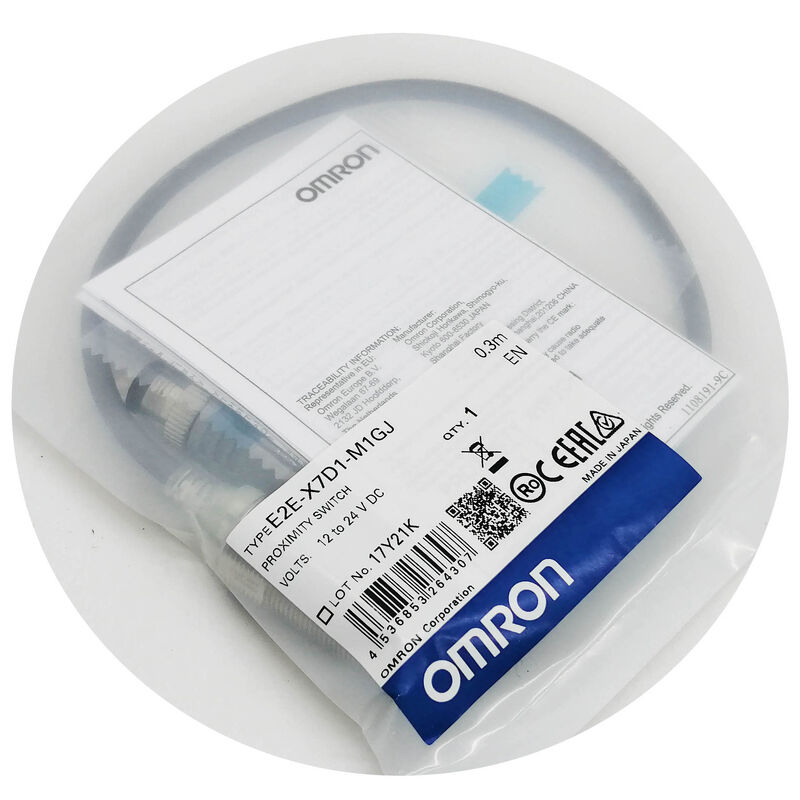

Новый датчик близости OMRON E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ | M18 экранированный индуктивный датчик приближения 7 мм — для монтажа на панель / M12 с кодировкой A / 2-проводной DC НЗ / IP67

Конфигурация для монтажа на панель — срабатывание через панель

Суффикс MJ в E2E-X7D1-M1GJ обозначает форм-фактор для монтажа на панель с разъемом M12. Датчик проходит через отверстие в панели сзади, закрепляется контргайкой к лицевой стороне панели, а окно датчика направлено наружу через переднюю часть панели. Это противоположная ориентация по сравнению с датчиком для монтажа на оборудование, который ввинчивается в кронштейн, а его чувствительная поверхность направлена на проходящие объекты.

Характеристики срабатывания идентичны стандартной серии E2E-X7D1 M18 — диапазон 7 мм, частота переключения 500 Гц, защита от масла IP67, двойные светодиодные индикаторы — с форм-фактором, адаптированным для установки на панель в оборудовании для контроля качества, компактных модулях автоматизации и портативном или настольном оборудовании, где точка срабатывания находится на лицевой стороне устройства.

Разъем M12 монтируется на задней стороне панели, чтобы проводка не мешала чувствительной поверхности. В условиях интенсивного технического обслуживания стандартизация разъемов M12 означает, что замена датчика не нарушает фиксированный кабель — отсоедините M12, установите новый датчик, подключите снова.

Ключевые характеристики

7 мм экранированный на M18 — правильная спецификация

Экранированная конструкция фокусирует магнитное поле вперед, позволяя заподлицо устанавливать в металлические кронштейны без потери дистанции срабатывания — диапазон 7 мм применяется при установке датчика заподлицо с поверхностью кронштейна. M18 экранированный на 7 мм — это установленная спецификация для применений, требующих зазора срабатывания 5–7 мм при заподлицо монтаже. Экранирование подавляет боковое рассеянное поле, вызывающее ложное срабатывание при заподлицо установке неэкранированного датчика в металл.

2-проводная схема постоянного тока — минимум три мА, утечка 0,8 мА

2-проводная схема подключается последовательно с нагрузкой. В состоянии отсутствия объекта: утечка 0,8 мА через нагрузку — ниже порога включения стандартных входов ПЛК 24 В (обычно минимум 5–7 мА). В состоянии обнаружения объекта: ток проходит через выходной каскад и нагрузку от источника питания.

Для входов ПЛК, потребляющих 5–20 мА при 24 В, минимальный ток нагрузки 3 мА гарантирует правильное проведение выходным каскадом датчика при подключении входа ПЛК в качестве нагрузки. Устанавливайте с параллельным резистором, если импеданс нагрузки достаточно высок, чтобы ток потребления падал ниже 3 мА.

Дистанция установки 5,6 мм — 80% от номинальных 7 мм — является надежной рабочей зоной. Установите физический зазор на 3,5–4,5 мм для комфортного запаса по отношению к тепловому расширению, вибрации и отклонениям в выравнивании панели.

FAQ

В1: Какой кабель M12 подходит к разъему MJ?

Любой разъем кабеля M12 с кодировкой A — доминирующий стандарт разъемов в промышленной автоматизации во всем мире. Кодировка A отличает его от разъемов M12 с кодировкой B (PROFIBUS), D (Ethernet) и X. Для 2-проводного подключения постоянного тока используйте контакты 1 (коричневый, +V) и 3 (синий, 0 В/выход) стандартного 4-контактного кабельного узла M12 с кодировкой A. Контакты 2 и 4 не используются в 2-проводной конфигурации.

В2: Какой рабочий зазор следует установить при установке?

Установите физический зазор между поверхностью датчика и ближайшим приближением объекта на 3,5–4,5 мм. Это обеспечивает комфортное положение точки переключения в пределах дистанции установки 5,6 мм в полном диапазоне рабочих температур и напряжений питания. Убедитесь, что зеленый светодиод горит ровно при заданном зазоре — это подтверждает, что зазор находится в надежной зоне установки.

В3: Применяется ли диапазон 7 мм к мишеням из нержавеющей стали?

Аустенитная нержавеющая сталь (марки 304/316) имеет коэффициент коррекции примерно 0,6–0,75×, что дает эффективную дистанцию срабатывания примерно 4,2–5,25 мм для этого датчика. Это находится в пределах дистанции установки 5,6 мм, поэтому обнаружение нержавеющей стали возможно, если установочный зазор находится в пределах эффективного диапазона для нержавеющей стали. Всегда проверяйте фактическую дистанцию срабатывания с конкретной маркой нержавеющей стали и геометрией мишени в реальной установке.

В4: Как двойные светодиоды помогают при установке и эксплуатации?

Зеленый светодиод: Ровный зеленый свет при отсутствии объекта подтверждает, что металлическая поверхность находится на расстоянии более 5,6 мм от чувствительной поверхности — отсутствие случайных помех поблизости. Ровный зеленый свет при наличии объекта на заданном расстоянии подтверждает, что зазор находится в пределах надежной дистанции установки.

Красный светодиод: Загорается при входе объекта в поле срабатывания. Мерцающий красный свет при приближении объекта указывает на то, что зазор находится на границе стабильной зоны переключения или близко к ней и требует регулировки.

В5: Влияет ли монтаж на панель на герметичность IP67?

Корпус датчика сохраняет герметичность IP67 при любом монтажном положении. Разъем M12 обеспечивает герметичность IP67 при полностью соединенном и заблокированном кабельном разъеме. Однако само отверстие в панели не является герметичным интерфейсом IP67 между передней и задней средами панели. Если требуется разделение окружающей среды между сторонами панели — например, промывка под давлением с одной стороны и чистые условия с другой — может потребоваться дополнительная герметизация вокруг корпуса датчика в отверстии панели.
