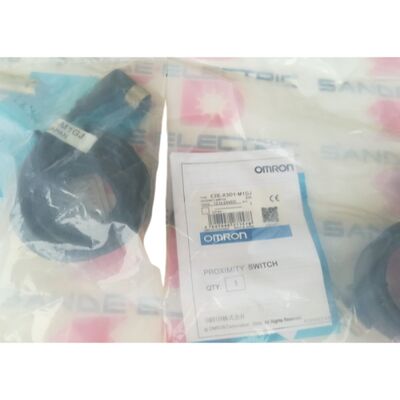

Новый датчик близости OMRON E2E-X3D1-M1CJ E2EX3D1M1CJ

Omron E2E-X3D1-M1CJ | Индуктивный датчик приближения — M12 экранированный, 3 мм НЗ, 2-проводной постоянного тока, 12–24 В пост. тока, 1 кГц, для монтажа на панель, разъем M12 с кодировкой A, IP67

Обзор

Omron E2E-X3D1-M1CJ представляет собой вариант датчика приближения M12 с экранированием серии E2E для монтажа на панель — тот же чувствительный элемент, что и у стандартного датчика E2E-X3D1 M12, но сконфигурированный для установки в панель управления или дверцу оборудования, а не в раму или кронштейн станка.

В то время как стандартный датчик M12 ввинчивается непосредственно в конструкцию станка в точке обнаружения, версия для монтажа на панель предназначена для установки в вырез панели и подключения к полевым кабелям через разъем M12 с кодировкой A, при этом лицевая поверхность датчика ориентирована для обнаружения через панель или расположена в отверстии панели.

Разъем M12 с кодировкой A является отличительным электрическим интерфейсом. Кодировка A является стандартной конфигурацией разъема M12, используемой для датчиков и исполнительных устройств постоянного тока в промышленной автоматизации — 4-контактные разъемы M12 с кодировкой A являются доминирующим интерфейсом на датчиках Omron с разъемами E2E и совместимы с широким спектром полевых кабелей M12 с кодировкой A и Т-образных соединителей, используемых в европейской и мировой проводке для автоматизации станков.

Согласование кода A предотвращает случайное соединение с разъемами с кодировкой B (используются для Profibus/Fieldbus) или с кодировкой D (Ethernet), устраняя распространенный источник ошибок при полевой проводке.

Выход постоянного тока 2-проводной НЗ обеспечивает ту же простоту установки, что и все 2-проводные модели E2E постоянного тока: два провода несут как питание, так и сигнал, подключаясь последовательно с нагрузкой между положительным полюсом питания и общим проводом.

Благодаря корпусу для монтажа на панель и разъему M12 датчик E2E-X3D1-M1CJ может быть установлен в панель, подключен к полевым кабелям спереди и заменен без нарушения фиксированной проводки станка.

Ключевые характеристики

Конфигурация монтажа на панель — датчик на панели, а не на станке

Индуктивные датчики для монтажа на панель выполняют иную установочную функцию, чем датчики положения, монтируемые на станке. Вместо обнаружения цели на движущейся оси станка или рабочей оснастке, датчики для монтажа на панель в автоматизированном оборудовании обнаруживают компоненты на близком расстоянии через лицевую поверхность панели — наличие небольших компонентов в оснастке, видимых через отверстие в панели, наличие этикетки на установленном на панели дозирующем механизме или близость цели в компактном встроенном устройстве.

Формат корпуса для монтажа на панель позволяет устанавливать и ориентировать датчик с передней стороны панели — крепежные элементы фиксируют корпус датчика в вырезе панели, а разъем M12 обеспечивает подключение полевого кабеля в определенном, доступном месте на поверхности панели.

Для производителей станков и системных интеграторов, проектирующих оборудование со стандартизированными панельными компоновками, формат датчика для монтажа на панель легко интегрируется в проектирование панели с определенным размером монтажного отверстия и расположением разъема, согласованным для нескольких единиц.

2-проводной выход постоянного тока НЗ на разъеме M12 с кодировкой A — простота подключения и стандартная совместимость

2-проводная схема постоянного тока на разъеме M12 с кодировкой A сводит интерфейс к двум функциональным проводам — положительный полюс питания (контакт 1, коричневый) и выход/нагрузка (контакт 4, синий) в стандартном назначении 4-контактного разъема с кодировкой A. Контакты 2 и 3 4-контактного разъема M12 не используются в 2-проводной конфигурации и остаются незадействованными на датчике.

Стандарт разъема M12 с кодировкой A означает, что сторона кабельной сборки может быть приобретена у любого из десятков мировых производителей стандартных кабелей M12 с кодировкой A — прямые и угловые корпуса, оболочки из ПВХ и полиуретана, экранированные и неэкранированные варианты, длиной от 0,5 м до 15 м.

Эта стандартизация устраняет зависимость от одного поставщика кабелей и упрощает управление запасными частями на предприятиях, использующих несколько датчиков E2E на различных станках.

3 мм обнаружение от экранированного M12 — заподлицо, точный зазор

Дистанция срабатывания 3 мм экранированного E2E-X3D1-M1CJ рассчитана для стандартной железной тестовой пластины размером 12 × 12 × 1 мм — подходящей для обнаружения небольших металлических компонентов на близком расстоянии с определенной зоной обнаружения.

Экранированная конструкция фокусирует поле аксиально, что означает, что зона обнаружения хорошо определена и предсказуема — соседние металлические панели, крепежные элементы и близлежащие компоненты минимально влияют на точку переключения при установке с соблюдением стандартных зазоров для заподлицо монтажа.

Дистанция установки 0–2,4 мм (80% от номинальных 3 мм) является стабильной зоной обнаружения, учитывающей колебания температуры и напряжения.

Для применений с монтажом на панель, где цель представлена на фиксированном, контролируемом расстоянии, установка в пределах 1–2 мм обеспечивает максимальный возможный запас обнаружения и высочайшую надежность при производственных вариациях как в партии датчиков, так и в цели.

Часто задаваемые вопросы

В1: Каково назначение контактов разъема M12 с кодировкой A для E2E-X3D1-M1CJ?

4-контактный разъем M12 с кодировкой A на E2E-X3D1-M1CJ использует стандартное назначение для датчиков постоянного тока: Контакт 1 (коричневый) = +V питание (подключить к +12–24 В пост. тока), Контакт 3 (синий) = 0 В/выход (подключить последовательно с нагрузкой к общему проводу питания). Контакты 2 и 4 не подключены для 2-проводной конфигурации.

В кабельных сборках M12 с кодировкой A убедитесь в соответствии цветовой маркировки кабеля назначению контактов согласно стандарту IEC 60947-5-2, чтобы обеспечить правильное подключение.

В2: Выход 2-проводной постоянного тока — требуется ли этому датчику минимальный ток нагрузки, как и другим 2-проводным датчикам?

Да. 2-проводная схема постоянного тока требует минимального тока нагрузки 3 мА для надежного переключения выхода между состояниями ВКЛ и ВЫКЛ. Стандартные модули цифровых входов ПЛК при 24 В пост. тока потребляют 5–20 мА, что превышает этот минимум.

Ток утечки в выключенном состоянии 0,8 мА не должен превышать порог выключенного состояния входа ПЛК — стандартные входы ПЛК с порогами выключения 3 В или эквивалентной нагрузочной способностью справляются с утечкой 0,8 мА без ложных срабатываний.

В3: Может ли E2E-X3D1-M1CJ использоваться во внешнем оборудовании, подверженном воздействию дождя?

IP67 обеспечивает полную защиту от проникновения пыли и кратковременное погружение на глубину до 1 метра в течение 30 минут. Воздействие дождя снаружи — прямое выпадение осадков при низком давлении — находится в пределах рейтинга IP67. Струи воды под высоким давлением, мойка под давлением или продолжительное погружение более 30 минут потребуют рейтинга IP68 или IP69K.

Для наружных установок на панелях в защищенных местах (среда IP54) IP67 обеспечивает запас выше минимального требования.

Для открытых наружных установок, подверженных прямому воздействию погодных условий, проверьте рейтинг IP разъема M12 в отсоединенном состоянии и убедитесь, что разъем подключенной кабельной сборки также соответствует требованиям герметизации IP67 при соединении.

В4: Для какого размера цели характеризуется дистанция 3 мм, и как меньшая цель влияет на дальность обнаружения?

Дистанция 3 мм рассчитана для железной тестовой пластины размером 12 × 12 × 1 мм — примерно соответствующей площади чувствительной поверхности датчика M12. Для меньших целей: примерно 6 × 6 мм железа дают примерно 80–85% от номинальной дистанции (2,4–2,55 мм); 4 × 4 мм железа дают примерно 70% (2,1 мм).

Для применений с монтажом на панель, где целью обнаружения является небольшой компонент — штифт, шарик или штамповка — проверьте фактическую дистанцию срабатывания с конкретным размером и материалом цели перед окончательным определением зазора между датчиком и целью в конструкции панели.

В5: Могут ли несколько датчиков E2E-X3D1-M1CJ быть установлены рядом друг с другом в одной панели без взаимного влияния?

Экранированные датчики имеют меньшую восприимчивость к взаимному влиянию по сравнению с неэкранированными типами, но при очень близком боковом расположении — в пределах примерно 30–40 мм от лицевой стороны к лицевой стороне для стандартных моделей M12 с обычной частотой — одновременная генерация может вызвать помехи между соседними датчиками.

Для многодатчиковых панельных массивов, где расстояние менее 40 мм, варианты E2E Omron с разной частотой (серия E2E-X3D15) позволяют соседним устройствам работать на разных частотах генерации, обеспечивая установку на расстояниях до 20–25 мм без помех.

Проверьте минимальное расстояние согласно данным Omron по взаимному влиянию E2E для конкретной конфигурации.
