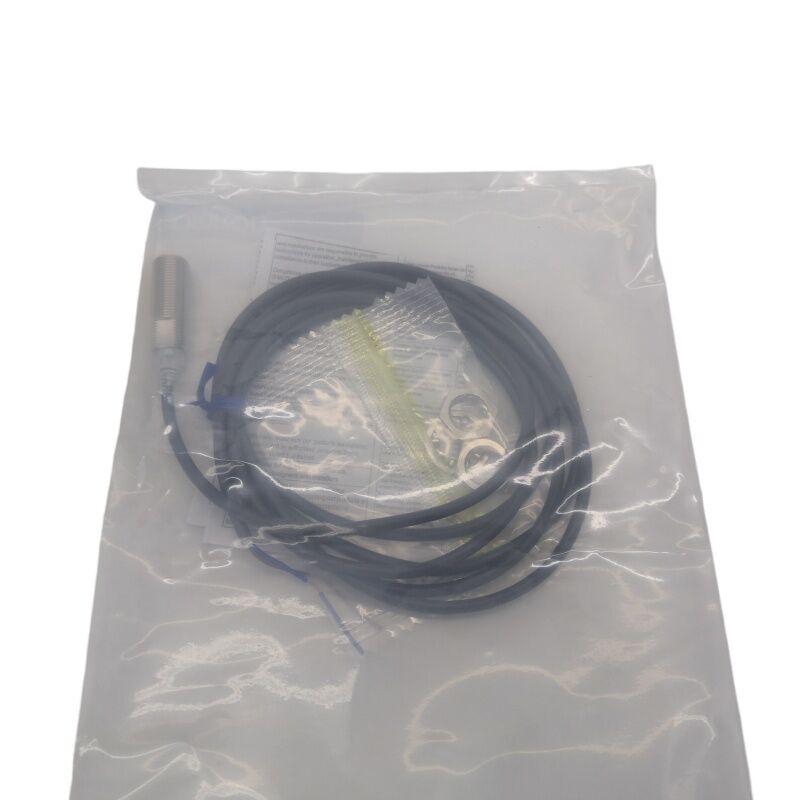

Omron E2E-X3D1-N M12 защищенный индуктивный датчик близости
M12 Защищенный индуктивный датчик близости, расстояние датчиков 3 мм, DC 2-wire, нормально открытый, IP67
Марка:Омрон
Серия:E2E
Номер части:E2E-X3D1-N (также искали как: E2EX3D1N∙ E2E-X3D1N∙ E2E-X3D1-N 2M / 5M)
Тип:Индуктивный датчик близости - защищённый, сжимаемый, M12 цилиндрический
Доступность:На складе - быстрая доставка по всему миру
Компактный корпус, проверенный везде.
Бочка M12 является наиболее распространенным размером нитей в промышленном детекторе, устанавливая тесные пространства и натягивая в стандартные отверстия.Omron E2E-X3D1-N - это стандартный защищенный индуктивный датчик близости Omron в форме M12, с номинальным расстоянием обнаружения 3 мм, выходом 2-провода постоянного тока и обычно открытым переключателем.и обрабатывает условия окружающей среды, включая нефтяной туман, охлаждающее средство, вибрация и промывка.
Технические спецификации
| Параметр |
Спецификация |
| Серия |
E2E |
| Размер жилья |
M12 цилиндрический, с натяжкой |
| Дистанция обнаружения (рейтинговая) |
3 мм |
| Установка расстояния |
от 0 до 4,8 мм |
| Защита |
Защищенные (натяжные) |
| Целевой материал |
Железные металлы |
| Тип выхода |
2-проводник постоянного тока, тип полярности |
| Режим работы |
Нет (обычно открыто) |
| Напряжение питания |
от 10 до 30 В постоянного тока (номинальный: от 12 до 24 В постоянного тока) |
| Текущее потребление |
13 мА максимум. |
| Мощность переключения |
от 3 до 100 мА |
| Частота ответа |
1,000 Гц максимум. |
| Остаточное напряжение |
Максимальное напряжение 3 В (при нагрузке 100 мА) |
| Ток утечки |
0Максимально 0,8 мА. |
| Операционная температура |
от -25°C до +70°C |
| Степень защиты |
МЭК 60529: IP67 / нефтяная |
| Жилой материал |
Никеленая латунь |
| Сертификации |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Варианты длины кабеля |
2M / 5M / 10M (предварительная проводка) |
Преимущества скрытого дизайна
Защищенная конструкция фокусирует электромагнитное сенсорное поле вперёд через поверхность датчика, а не излучает его боковой стороной.или рамы машин без окружающего металла, нарушающих поле чувствительности или вызывающие ложное обнаружение.
2-проводная проводка постоянного тока
Дизайн с двумя проводами выполняет выходный сигнал в серии с нагрузкой только на два проводника, упрощая проводку и уменьшая объем кабеля.
- Мощность переключения: от 3 до 100 мА
- Ток утечки: 0,8 мА максимум.
Устойчивость окружающей среды
- IP67 - пылестойкость и временное погружение
- Нефтяная конструкция, устойчивая к воздействию масла для резки
- Твердые внутренние цепи для сопротивления вибрациям
- Диапазон работы: от -25 до +70°C
- Никеленая латунная бочка для коррозионной устойчивости
Двойные светодиодные индикаторы
- Красный светодиод - указывает, когда выход активен (цель обнаружена)
- Зеленый светодиод - указывает на правильную мощность и диапазон датчиков во время установки
Общие применения
- Подтверждение частично присутствия станков с ЧПУ и станков-инструментов
- Определение положения конвейера и обработки материалов
- Датчики робототехнических ячеек на концах рук
- Проверка компонентов автомобильной сборки
- Устройства для обнаружения металлов упаковки
Связанные модели
| Модель |
Основное различие |
| E2E-X3D1-N (этот пункт) |
Предварительно проводный стандартный маслостойкий кабель из ПВХ, NO |
| E2E-X3D2-N |
Та же спецификация, выход NC (обычно закрыт) |
| E2E-X3D1-M1G |
Коннектор M12 (устройство булавок IEC), NO |
| E2E-X3D1-US |
Версия, признанная UL для североамериканских приложений |
| E2E-X3D1-U |
Предварительная проводка с полиуретановым кабелем (укрепленный, маслостойкий) |
| E2E-X8MD1 |
Корпус M12, без экрана, 8 мм дальности обнаружения |
Часто задаваемые вопросы
Можно ли установить E2E-X3D1-N в металлическую скобку?
Да, экранированная конструкция позволяет сплошную установку в металл.сохранять минимальное расстояние 30 мм друг от друга или 20 мм лицом к лицу, чтобы предотвратить помехи.
Какова минимальная потребность в потоке нагрузки, и будет ли он работать с моим входом PLC?
Датчик требует минимального тока нагрузки 3mA. Большинство стандартных дискретных входных карт PLC получают от 5mA до 10mA и работают без проблем.который, как правило, совместим с современным промышленным оборудованием PLC.
В чем разница между E2E-X3D1-N и E2E-X3D1-U?
У обоих одинаковые характеристики.в то время как E2E-X3D1-U использует полиуретановый (PUR) кабель, который механически усилен для применения с повторным изгибанием, агрессивные химические вещества или риск абразии.
Как настроить расстояние обнаружения на E2E-X3D1-N?
Этот датчик имеет фиксированную чувствительность, установленную на заводе на расстояние 3 мм. Эффективное расстояние может варьироваться от 0 до 4,8 мм путем регулирования физического разрыва между лицом датчика и целью,но внутренняя прибавка не регулируется пользователем.
E2E-X3D1-N перечислен как выпущенный или замененный - должен ли я беспокоиться о наличии?
Omron интегрировала модели E2E DC 2-проводной в серию E2E NEXT в октябре 2022 года.E2E-X3D1-N по-прежнему широко распространен во всем мире и продолжает широко использоваться в качестве запасной части для существующих установок..
