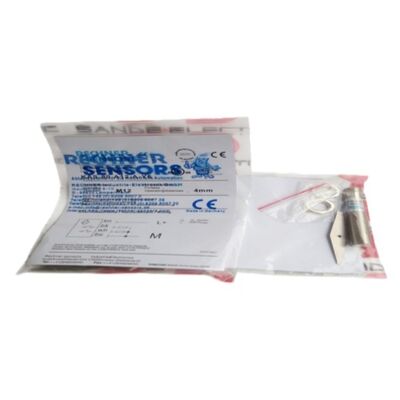

Датчик RECHNER KAS-80-A12-A-Y5 или KAS80A12AY5

Датчик приближения KAS-80-A12-A-Y5 | Емкостной датчик приближения — M12, PNP антивалентный, 6 мм, заподлицо, 10–35 В пост. тока, разъем M12, IP67

Обзор

Емкостной датчик приближения Rechner KAS-80-A12-A-Y5 — это датчик приближения Rechner серии KAS-80 с возможностью установки заподлицо, обеспечивающий диапазон обнаружения 6 мм в корпусе M12 с антивалентной конфигурацией выхода PNP — одновременно предоставляющий сигналы переключения нормально разомкнутого (NO) и нормально замкнутого (NC) контактов из одного корпуса датчика.

Обозначение разъема M12 Y5 идентифицирует 4-контактный разъем M12 с фланцем, который обеспечивает электрический интерфейс, содержащий два выходных провода (NO и NC), плюс положительное питание и общий провод.

Технология емкостного обнаружения определяет присутствие практически любого материала — металлов, пластиков, стекла, бумаги, жидкостей, гранул и порошков — путем измерения изменения емкости колебательного электромагнитного поля датчика при приближении объекта к чувствительной поверхности.

В отличие от индуктивных датчиков, которые реагируют только на проводящие металлы, KAS-80-A12-A-Y5 напрямую обнаруживает неметаллические объекты, что делает его подходящим для определения уровня в накопительных силосах, подтверждения наличия пластиковых компонентов при сборке, мониторинга уровня жидкости через стенки резервуара и обнаружения бумаги/этикеток в упаковочных приложениях.

Rechner снял с производства KAS-80-A12-A-Y5 и заменил его на KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP, который имеет ту же конфигурацию разъема M12 заподлицо, PNP антивалентный, 4-контактный M12 с обновленной активной поверхностью с покрытием из ПТФЭ для улучшения химической стойкости.

Для модернизации существующих установок, требующих прямой замены, новый код является текущим эквивалентом; для складских запасов существующих установок, использующих оригинальный KAS-80-A12-A-Y5, избыточные единицы сохраняют полную функциональность.

Ключевые характеристики

Антивалентный выход — два сигнала, один датчик

Антивалентная выходная конфигурация является одной из наиболее полезных, но часто недостаточно специфицируемых функций при выборе емкостного датчика. Стандартный датчик предоставляет один выход — либо NO (замыкается при обнаружении объекта), либо NC (размыкается при обнаружении объекта).

Антивалентный датчик предоставляет оба одновременно из одного корпуса: при обнаружении объекта выход NO активируется И выход NC деактивируется в тот же момент. Когда объект удаляется, оба состояния одновременно меняются на противоположные.

Этот одновременный двойной выход имеет определенную цель: система управления может отслеживать оба сигнала и проверять, что они всегда находятся в противоположных состояниях.

Если оба выхода одновременно включены или оба одновременно выключены, датчик вышел из строя — либо неисправна электроника, либо произошло короткое замыкание на одном из выходных проводов.

Эта диагностическая возможность добавляет уровень функциональной безопасности в цепь обнаружения, который не может обеспечить датчик с одним выходом, без необходимости дополнительного оборудования.

На практике антивалентные выходы специфицируются в приложениях, где последствия пропущенного обнаружения или ложного обнаружения являются проблемой безопасности или качества — где система управления нуждается в уверенности в том, что датчик работает правильно, а не просто обнаружил объект в последнем цикле.

Проверка полостей литьевых форм, подтверждение сборки с требованиями к защите от ошибок и цепи блокировки дверей безопасности с диагностическим мониторингом являются типичными контекстами применения антивалентных датчиков.

Емкостное обнаружение — обнаружение за пределами металлов

Диапазон обнаружения 6 мм датчика KAS-80-A12-A-Y5 относится к стандартной калибровочной мишени (обычно стальная пластина). Для неметаллических объектов — где емкостное обнаружение наиболее часто применяется — эффективное расстояние обнаружения зависит от диэлектрической проницаемости материала объекта.

Материалы с более высокой диэлектрической проницаемостью вызывают более сильные возмущения поля и более длинные эффективные расстояния обнаружения; материалы с низкой диэлектрической проницаемостью, такие как сухие пластики, дают более короткие расстояния.

Вода (диэлектрическая проницаемость ~80) и водные растворы являются одними из самых простых объектов для емкостных датчиков — определение уровня через стенки резервуара является классическим применением емкостных датчиков, где датчик, установленный снаружи неметаллического резервуара, обнаруживает наличие жидкости внутри, поскольку диэлектрическая проницаемость воды намного превышает диэлектрическую проницаемость пустой стенки резервуара и воздуха. Сухие гранулированные материалы (зерно, пластиковые гранулы, порошок) с умеренной диэлектрической проницаемостью обычно могут быть обнаружены через тонкие стенки из полипропилена или АБС толщиной до нескольких миллиметров. Чистые масла имеют относительно низкую диэлектрическую проницаемость и могут потребовать, чтобы датчик находился близко к поверхности жидкости без промежуточной стенки.

Монтаж заподлицо — установка с металлическим кронштейном

Возможность монтажа заподлицо означает, что чувствительная поверхность KAS-80-A12-A-Y5 может быть установлена на одном уровне с окружающим металлом без того, чтобы соседний металл уменьшал диапазон обнаружения 6 мм.

Внутреннее экранирование датчика фокусирует поле обнаружения вперед, предотвращая боковое расширение поля, которое в противном случае поглощалось бы металлическим монтажным кронштейном. Для приложений, где датчик должен быть утоплен в инструмент, плиту крепления или поверхность машины для механической защиты или обеспечения зазора, монтаж заподлицо является определяющей спецификацией.

Резьба M12 × 1 принимает стандартные стопорные гайки M12, позволяя регулировать осевое положение вдоль отверстия монтажного кронштейна перед фиксацией датчика на месте.

Две стопорные гайки — по одной с каждой стороны монтажной панели — обеспечивают стандартный метод установки для всех цилиндрических датчиков Rechner.

Замена и преемник

Когда KAS-80-A12-A-Y5 достигнет конца доступного запаса, а установка потребует постоянной поставки датчиков, KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP (артикул Rechner 800724, теперь также указан как новый артикул) является прямой заменой с улучшенным покрытием активной поверхности из ПТФЭ.

ПТФЭ обеспечивает устойчивость к чистящим средствам, растворителям и технологическим химикатам, которые оригинальный материал корпуса может не выдерживать в агрессивных технологических средах. Электрические характеристики — разъем M12 с фланцем, PNP антивалентный, 4-контактный, 10–35 В пост. тока — совместимы с существующей проводкой.

Часто задаваемые вопросы

В1: Что означает антивалентный выход для подключения датчика к ПЛК?

4-контактный разъем M12 на KAS-80-A12-A-Y5 несет: Контакт 1 = положительное питание (коричневый), Контакт 2 = выход NC (белый), Контакт 4 = выход NO (черный), Контакт 3 = общий (синий) — подтвердите точную распиновку из схемы подключения разъема Rechner IAS-80.

ПЛК требует два цифровых входных канала: один для выхода NO и один для выхода NC. В программе управления эти два входа должны всегда находиться в противоположных состояниях; мониторинг условий одновременного высокого или одновременного низкого уровня обеспечивает проверку состояния датчика, которую обеспечивает антивалентная конструкция.

В2: Может ли емкостной датчик, такой как KAS-80-A12-A-Y5, обнаруживать через стенку из нержавеющей стали?

Нет. Нержавеющая сталь, как и все металлы, экранирует емкостное поле — датчик обнаруживает саму металлическую стенку с максимальной чувствительностью, а не жидкость за ней.

Емкостное определение уровня через стенки применимо только к неметаллическим материалам резервуаров: полипропилен, ПВХ, стекло, керамика и аналогичные диэлектрики.

Для резервуаров из нержавеющей стали датчик требует неметаллического смотрового окна, зонда, или датчик должен быть расположен на открытой поверхности жидкости.

В3: Диапазон обнаружения составляет 6 мм — является ли он регулируемым?

Датчики серии KAS-80 (NORMLINE) от Rechner разработаны без регулировочного элемента на корпусе. Диапазон 6 мм установлен на заводе и не регулируется пользователем — это философия дизайна продуктовой линейки NORMLINE, которая отдает приоритет простоте и защите от несанкционированного доступа.

Если требуется более короткий эффективный диапазон обнаружения (например, для игнорирования переднего слоя при обнаружении более удаленного объекта), это должно быть достигнуто механически путем перемещения датчика дальше от объекта или путем выбора другой модели Rechner KAS, которая включает встроенную регулировку чувствительности.

В4: Какова частота переключения KAS-80-A12-A-Y5?

Серия KAS-80 NORMLINE от Rechner работает с частотой переключения 50 Гц — подходит для обнаружения присутствия/отсутствия при умеренных скоростях, но не подходит для подсчета быстро движущихся отдельных предметов или обнаружения зубьев шестерен при высоких оборотах.

Для приложений, требующих более быстрого переключения, подойдут варианты HighPerformance (HP) от Rechner или их емкостные серии с более высокой частотой. Предел в 50 Гц не является проблемой для типичных применений емкостных датчиков: определение уровня, подтверждение наличия медленно движущихся частей и мониторинг уровня заполнения — все это работает значительно ниже этой частоты.

В5: Как KAS-80-A12-A-Y5 обучается обнаруживать конкретный материал с требуемой чувствительностью?

Серия NORMLINE работает без регулируемой пользователем чувствительности — заводская настройка оптимизирована для стандартной мишени 6 мм. Для приложений, где материал объекта имеет более низкую диэлектрическую проницаемость, чем стандартная (сухие пластики, дерево, бумага), и требуется проверить эффективное расстояние обнаружения, подход заключается в измерении фактического расстояния переключения с конкретным объектом в условиях установки.

Если фактическое расстояние недостаточно, либо переместите датчик ближе, либо укажите модель Rechner KAS с внешней регулировкой чувствительности. Одновременное подтверждение NO/NC антивалентным выходом может использоваться во время настройки для проверки надежного переключения на предполагаемом рабочем зазоре.
