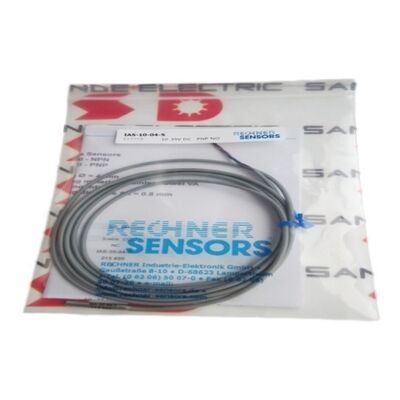

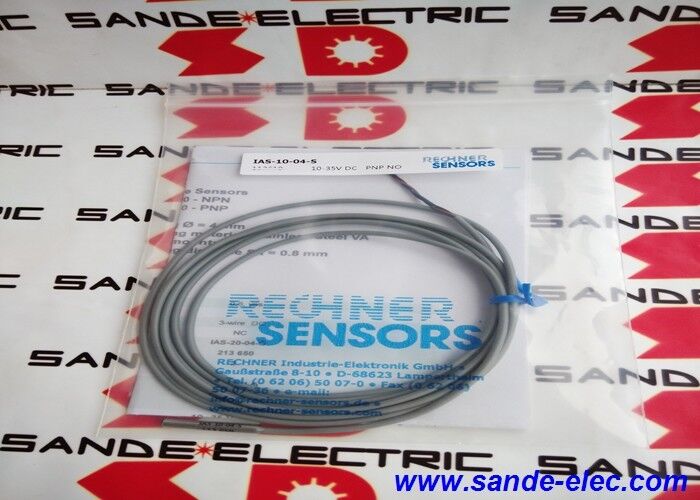

Датчик RECHNER IAS-10-04-S или IAS1004S

Rechner IAS-10-04-S. Индуктивный переключатель близости PNP, 0,8 мм, 1035 В постоянного тока, 3-проводный, защищенный от обратной полярности и короткого замыкания, IP67

Обзор

ВRechner МСФО (IAS) 10-04-Sпредставляет собой PNP 3-проводной индуктивный выключатель близости из серии Rechner's IAS-10 family семейства цифровых выходов PNP в диапазоне Rechner's IAS.Он работает на коротком конце спектра индуктивного обнаружения.: это не датчик для обнаружения защитных устройств машины с расстояния 10 мм, а для подтверждения наличия или точного положения очень маленьких компонентов, тонких металлических целей, обработанных деталей с близкими допустимыми значениями,или краев лезвия, где разрыв обнаружения намеренно сужен для достижения высокой точности позиции.

Рехнер уже несколько десятилетий производит индуктивные датчики IAS в Лампертейме, Германия, и серия IAS-10 отражает историю производства:датчики ПНП промышленного класса с необходимыми средствами защиты, перегрузки и короткого замыкания, которые предотвращают повреждение от ошибок установки и переходных условий, которые возникают в реальной среде машины.

Диапазон питания постоянным напряжением 1035V является характеристикой широкого напряжения серии IAS-10 Рехнера, охватывающей как встроенные источники питания постоянного напряжения 12V, так и промышленный стандарт постоянного напряжения 24V,а также источники питания, которые поднимаются выше 30 В при определенных условиях нагрузки.

При диапазоне датчиков 0,8 мм стандарт IAS-10-04-S предназначен для применений, где больший разрыв датчиков приведет к неопределенности положения.

Соотношение между расстоянием обнаружения и точностью обнаружения прямое: чем меньше расстояние обнаружения,чем узче зона, в пределах которой точка переключения датчика может варьироваться в зависимости от температуры, колебания напряжения и изменение целевого размера.

Для обратной связи тонкого позиционирования, по своей сути плотное переключающее поле диапазона 0,8 мм обеспечивает повторяемость, которую датчики более длинного диапазона не могут соответствовать без калибровки.

Основные характеристики

МСФО (IAS) серия 10 ПНП прямой привод для ПЛК и реле

Классификация рядов Рехнера проста: обозначение МСФО (IAS) 10 определяет 3-проводной датчик выхода PNP, который при включении подает ток к подключенной нагрузке.

This means the sensor output wire provides the positive supply potential through the load to common when the target is detected — the standard PNP configuration for European-market industrial PLCs and control systems where PNP-input cards are the dominant standard.

Топология PNP с тремя проводами обеспечивает четкое преимущество по сравнению с сенсорами с двумя проводами для точных приложений: с отдельным проводом питания (коричневый), выходным проводом (черный) и общим проводом (синий),выходный транзистор работает независимо от тока нагрузки.

There is no minimum load current requirement and no problematic leakage current that might falsely activate a sensitive PLC input — the output is either fully on (driving current through the load) or fully off (output transistor blocking, незначительная утечка).

Это чистое поведение переключения имеет важное значение в таких приложениях, как переключения позиции инструмента NC-машины, где ошибочные попытки могут привести к повреждению инструмента.

Выход напрямую совместим с ПЛК, катушками реле, индикаторными лампами и счетчиками, которые работают с того же источника питания 24 В постоянного тока, что и датчик.

С мощностью выходного тока 150 мА стандарт IAS-10-04-S управляет стандартными нагрузками автоматизации без дополнительного усиления в большинстве приложений.

0.8 мм расстояние обнаружения

Восемь десятых миллиметра - это небольшое расстояние обнаружения, которое отражает конкретное требование конструкции: цель должна проходить очень близко к поверхности датчика.

Приложения, где это возникает, включают подтверждение положения штампа и штампования в инструментах для перфорации (где инструмент должен вводить штамп с точностью до долей миллиметра),обнаружение тонкого лезвия или края фольги, проверка присутствия наконечника иглы или зонда в медицинском оборудовании сборки, и обнаружение тонкого наклона крючка или зуба редуктора в высокоточных приборах.

Рабочее расстояние полезная рабочая зона в пределах номинального расстояния обнаружения обычно составляет от 0 до 0,65 мм для индуктивного датчика с номиналом 0,8 мм (примерно 80% от номинального Sn).Установка фактического разрыва обнаружения на этом рабочем расстоянии, с пределом, который учитывает механические вибрации, температурные эффекты как на датчик, так и на цель, а также изменение состояния поверхности цели,является задачей калибровки, определяющей долгосрочную надежность обнаружения;.

Применяется коррекция нежелтых материалов: цели из алюминия, латуни, меди и нержавеющей стали производят более короткие эффективные расстояния обнаружения, чем железный стандарт 0,8 мм.

При номинальном расстоянии 0,8 мм, и без того небольшой разрыв еще больше сокращается для цветных целей, для нержавеющей стали примерно 0,56 мм, для алюминия примерно 0,24 мм.Подтвердить фактическое расстояние переключения с конкретным целевым материалом, прежде чем приступить к механической конструкции.

IP67 надежное уплотнение в промышленных установках

IP67 обеспечивает полное исключение пыли и защиту от временного погружения в воду, соответствующий уровень защиты для датчиков положения, установленных внутри рабочих зон машины.Суффикс -S в обозначении МСФО (IAS) 10-04-S обычно обозначает конкретный тип соединения или кабеля в системе кодирования МСФО (IAS) Рехнера..

Для точной длины кабеля, типа разъема и габаритов корпуса данного номера детали, проверьте с текущей документации продукта Rechner или на этикетке на самом датчике,как суффикс -S используется для различных вариантов соединения в диапазоне Рехнера.

Датчики Rechner имеют стандартную защиту: защита от обратной полярности предотвращает повреждение, если провода питания перемещаются при установке;Защита от перегрузки предотвращает повреждение выходного транзистора от кратковременной чрезмерной нагрузки; и защита от короткого замыкания (электронная) предотвращает разрушение датчика в результате случайного короткого замыкания от выхода к обычному во время проводки.

Это не премиальные функции для датчиков Рехнера, они являются стандартными в соответствии с МСФО (IAS) 10.

Частые вопросы

Q1: Что означает суффикс -S в МСФО (IAS) 10-04-S?

В номенклатуре рядов МСФО Рехнера коды суффиксов после номера основной части обозначают тип соединения, материал кабеля и другие конкретные варианты.Суффикс -S обычно идентифицирует конкретный кабель или вариант разъема в некоторых конфигурациях Рехнера,

S указывает на вариант корпуса из нержавеющей стали; в других случаях он определяет длину кабеля или тип разъема.

Окончательное толкование требует использования декодера кода продукта Rechner или специального листа данных для МСФО (IAS) 10-04-S.Проконсультируйтесь с технической документацией Rechner или на этикетке продукта датчика для точного формата электрического соединения.

Вопрос 2: Рейтинг серии IAS-10 составляет 1035 В постоянного тока это означает, что датчик поврежден выше 35 В?

Устойчивое напряжение питания выше 35 В постоянного тока может повредить внутреннюю электронику датчика.Переходные пики напряжения выше 35 В, которые возникают в промышленных источниках постоянного тока во время переключения нагрузки, частично поглощаются защитными схемами датчика., но устойчивое перенапряжение находится за пределами номинального рабочего диапазона.

Для источников питания, где возможны экскурсии напряжения выше 35 В, используйте временный подавляющий или запор напряжения между источником питания и терминалом питания датчика.

Q3: Могут ли датчики IAS-10-04-S подключаться последовательно или параллельно?

Датчики IAS Rechner могут подключаться в серии (AND-логика) или параллельно (OR-логика).максимум 2 ′′3 датчиков могут быть привязаны к цепочке до того, как совокупное падение напряжения на выходе снизит эффективное напряжение ниже минимального порога нагрузки вниз по течению.

Параллельно, отдельные остаточные (не состоятельные) напряжения складываются; подключение более трех датчиков параллельно может привести к тому, что комбинированная утечка ложно активирует чувствительные нагрузки.Эти пределы являются общими рекомендациями.; проверяют по примечаниям к применению МСФО Рехнера для конкретных конфигураций.

Вопрос 4: Как IAS-10-04-S ведет себя, когда цель приближается под углом, а не прямо?

Электромагнитное сенсорное поле индуктивного датчика проецируется наиболее сильно перпендикулярно сенсорной поверхности (осевой подход).Цели, приближающиеся под углом, производят точку переключения, которая варьируется от номинального расстояния обнаружения., в зависимости от геометрии подхода.

Для точного определения положения в диапазоне 0,8 мм механическая установка должна ограничивать цель на оси подхода.

Угловые подходы вводят неопределенность в положение переключения, которое растет пропорционально отклонению угла подхода от перпендикулярного.

Q5: Подходит ли МСФО (IAS) 10-04-S для обнаружения цинковых или никелевых деталей?

Цинковые литые и никелевые детали являются электрически проводящими металлами, которые обнаруживаются индуктивными датчиками.0× в зависимости от сплава), так что цинковые мишени производят почти полный номинальный 0,8 мм дальности обнаружения.

Никельное покрытие на стальной подложке по существу прозрачно для индуктивного поля, датчик обнаруживает сталь, лежащую в его основе.эффективное расстояние зависит от корекционного коэффициента металла подложки.

Для тонкого покрытия на алюминии ожидайте приблизительно 30% от расстояния обнаружения железа ~ приблизительно 0,24 мм для этого датчика.
