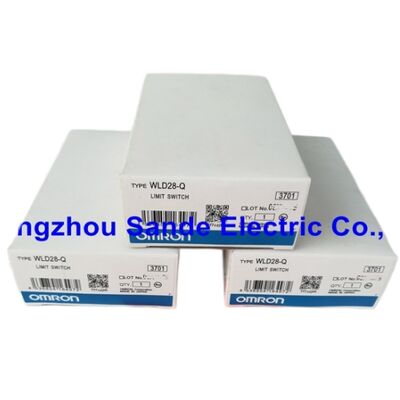

Новый концевой выключатель omron WLD28-Q WLD28Q, бесплатная доставка, быстрая доставка

Omron WLD28-Q. Общецелевой переключатель ограничения

Обзор

ВOmron WLD28-Qявляется вариантом привода катужной пружины универсального переключателя WL √ корпус WL28 оборудован катушной пружиной из нержавеющей стали диаметром провода 6,5 мм и общей длиной 140 мм,обеспечивающий всенаправленный приводящий механизм подхода, который отклоняется при контакте от любого бокового направления и саморежимируется в нейтральное положение при удалении контактной силы.

Механизм быстрого действия внутри тела переключателя обеспечивает чистый,переход с уменьшением скорости отскока независимо от скорости подхода привода от медленно движущегося машинного стола к быстро движущемуся конвейерному толкателю.

Серия WL является основной линией Omron для обнаружения положения машины общего назначения с помощью физического контакта.

Если индуктивные и фотоэлектрические датчики в значительной степени заменили ограничительные переключатели в новых конструкциях для стандартного обнаружения присутствия/отсутствия,Серия WL сохраняет активное применение в контекстах, где физический контакт является правильным методом обнаружения: обнаружение гибких или мягких деталей, когда переключатель должен физически отклоняться с целью, а не обнаруживать металл в разрыве,элементы управления, при которых направление подхода изменяется или является всенаправленным, и установки, где гибкое движение катушки позволяет обнаруживать цели, которые могут повредить жесткий поршень или ролик.

Кольцевой пружинный приводящий механизм является специфической особенностью, которая определяет этот вариант в семействе продуктов WLD28.

Кольцо из нержавеющей стали обеспечивает коррозионную стойкость в охладительной среде и масляной среде.и длина пружины 140 мм дает щедрую зону действия пружина отклоняет и запускает внутренний переключатель на длину путешествия намного больше, чем поршень или ролик может вместить.

Этот длительный путь действия полезен для обнаружения мишень, где подход не контролируется точно,или если повторяемость позиционирования машины недостаточна для обеспечения надежной работы штепселя короткого хода..

Основные характеристики

Кольцевой пружинный приводящий механизм с любым углом

Кольцевая пружина является самым универсальным приводом в серии WL. В отличие от роликового поршня (действует только при вертикальном/основном подходе) или роликового рычага (действует на определенной плоскости вращения), the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.

Эта всенаправленная характеристика устраняет требование выровнения, которое делает другие типы приводов зависимыми от точной геометрии подхода к цели.

Котушка из нержавеющей стали диаметром 6,5 мм обеспечивает прочность материала и коррозионную устойчивость для промышленной среды.

Общая длина пружины 140 мм создает зону действия приблизительно 100 мм + полезного пути. Цель, проходящая где-либо вдоль этой зоны, отклоняет пружину и запускает переключатель.предоставляя щедрое окно обнаружения вдоль длины пружины, что не могут обеспечить приводы поршневых насосов.

Для таких применений, как обнаружение выбросов деталей на пресах, обнаружение пробок на конвейере, когда продукт может толкать из любого направления, обнаружение разрыва сети или полосы на оборудовании непрерывного процесса,и обнаружение присутствия гибких компонентов, которые не могут толкать жесткий приводной механизм, гибкая, всенаправленная реакция катушки является способствующей особенностью.

Механизм быстрого действия

Механизм быстрого действия хранит энергию в пружине до определенной точки запуска,затем быстро освобождает его, переходя на контакты на высокой скорости, независимо от того, как медленно или быстро была применена силовая установка..

Эта независимость скорости имеет решающее значение по двум практическим причинам.

Во-первых, медленно движущиеся элементы управления - гидравлический стол, движущийся со скоростью 1 мм/мин.ручное устройство для позиционирования применять силу к переключателю так медленно, что простой контакт пружины будет постепенно пересекать зону переключения, создавая длительный период контактного отскока или электрической дуги на контактных поверхностях.Снап действие устраняет это, гарантируя контакт путешествует от открытого к закрытому (или закрытое к открытому) в микросекундах, независимо от скорости привода.

Во-вторых, быстрое действие создает постоянную контактную силу и контактное давление на протяжении всего диапазона рабочих скоростей и температур.

Повторяемость точек переключения ∙ механическая гистереза между положениями включения и выключения ∙ является строгой и предсказуемой,Вот почему Omron указывает размер перед поездкой (обычно 1.7 мм для вариантов штепселя WLD28) с точностью.

SPST-NO + SPST-NC ¢ Двухполосный разрыв

Конфигурация контакта обеспечивает одну обычно открытую цепь и одну обычно закрытую цепь из одного корпуса переключателя,каждый реализован как двойной перерыв контакт прерывает схему в двух точках одновременно.

Контакты с двойным разрывом обеспечивают в два раза больше расстояния прерывания дуги по сравнению с контактными контактными контактами с одним разрывом при одном и том же пути контакта.Вот почему серия WL достигает 10A/500VAC/600VAC контактный рейтинг в компактном корпусе переключателя.

В схемах управления машинами стандартной конфигурацией для переключения позиций является наличие как NO, так и NC контактов, доступных из одного корпуса переключателя:контакт NO подтверждает положение действия ПЛК (закрывается при отклонении пружины), в то время как контакт NC открывается одновременно, обеспечивая действие переключения, которое может одновременно заряжать одну схему и отключать другую с помощью одного переключателя.

Частые вопросы

Вопрос 1: пружина описывается как "самоустановившаяся" - что это означает для работы?

Саморегулирование означает, что при отводе привода привода привода привода привода привода привода привода привода привода привода возвращается в нейтральное (свободное) положение под действием силы пружины, и контакты одновременно возвращаются в первоначальное состояние (NO открывается,NC закрывается).

отсутствует замыкание или поддержание действия ∙ переключатель не сохраняет свое действие после удаления силы действия.

Это стандартная конфигурация для обнаружения положения: переключатель работает только тогда, когда цель нажимает пружину,и контакт возвращается в состояние покоя, как только цель отступает.

Вопрос 2: В чем разница между двухцепочным контактным двойным разрывом и стандартным одноразовым SPDT?

Стандартный SPDT (один полюс двойной бросок) переключает один общий терминал между двумя контактами - один полюс, две позиции.

Конфигурация двух контурного контакта с двойным разрывом WLD28-Q обеспечивает две отдельные, независимые схемы: один SPST-NO (один полюс один бросок,обычно открытая) схема и один SPST-NC (один полюс один бросок), обычно закрытой) схемы, каждая с двойным действием прерывания.

Эти две цепи переключаются одновременно, но электрически изолированы друг от друга.в отличие от SPDT, где оба броска делят общий терминал.

Вопрос 3: При 10A/500VAC может ли WLD28-Q напрямую переключать схемы двигателя?

Резистивный номинальный ток 10A применяется к неиндуктивным (резистивным) нагрузкам при 250VAC.Вспышной ток при запуске двигателя (обычно 6 × полный ток) должен находиться в пределах номинального вспышного тока переключателя., а контактная выносливость при потоке нагрузки двигателя ниже номинального электрического сопротивления 750 000 операций.

Для переключения малого двигателя (фракционная лошадиная мощность) возможно прямое переключение при соответствующем снижении.

Для более крупных двигателей промежуточный контакт защищает контакты предела переключателя и является стандартной практикой.

Вопрос 4: Весна из нержавеющей стали длиной 140 мм, как она прикреплена к корпусу переключателя?

Пролет катушки крепится к корпусу WLD28 в главном участке, где основание пружины соединяется с механизмом привода переключателя.Сгибание пружины в любом боковом направлении передает силу внутреннему механизму действия.

Для установки корпус переключателя крепится к машине с помощью винтов M4 через отверстия к монтажу корпуса переключателя, при этом пружина ориентирована в направлении ожидаемого подхода к цели.Конструкция из нержавеющей стали сопротивляется охлаждающей жидкости, масла и очистительных средств, характерных для среды станков.

Q5: В чем разница между общей продолжительностью службы типа и номинальной электростойкостью?

Продолжительность службы (15,000, 000 операций) - это количество действий, которые механизм переключателя выдерживает без нагрузки, отклонения пружины, быстрого действия и возврата в стандартных условиях.000 операций) - это количество действий при номинальной нагрузке (10A/250VAC сопротивление), после чего сопротивление при контакте может увеличиться за пределы спецификации из-за дуговой эрозии на контактных поверхностях.

В приложениях, переключающих небольшие нагрузки ПЛК (520 мА), эффективный электрический срок службы намного больше, чем номинальные 750 000 операций ∙ контактная эрозия при входных токах микроампер ПЛК незначительна.Для переключения на большую нагрузку вблизи номинального тока, электрический срок службы 750 000 операций является ограничивающей спецификацией.
