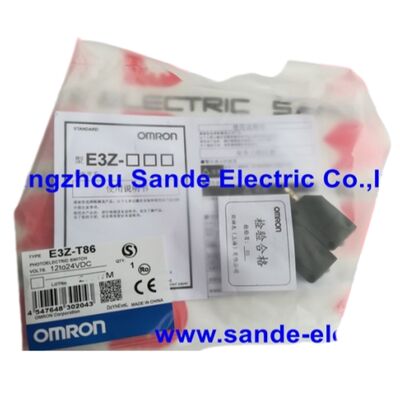

E3Z-T86 Глава фотоэлектрического датчика Omron E3ZT86

Omron E3Z-T86∙ Фотоэлектрический датчик через луч ∙ 15м датчик, инфракрасный 870nm, PNP свет-ON/темно-ON, 1224VDC, 100mA, IP67, M8 соединитель, -40°C до +55°C

Обзор

ВOmron E3Z-T86представляет собой фотоэлектрический датчик проницаемого луча, установленный из компактной серии E3Z ‡ излучатель и приемник в соответствующих квадратных корпусах, каждый из которых соединяется через 4-конечный разъем M8,покрытие зоны обнаружения до 15 метров с инфракрасным освещением на 870 нм.

Серия E3Z продавалась более миллиона единиц в год, коммерческий объем, который отражает позицию серии как стандартный выбор в широком спектре промышленной автоматизации, упаковки,обработка материалов, а также для хранилищных приложений, где специфицированы миниатюрные фотоэлектрические датчики.

Конфигурация проходящего луча располагает излучатель с одной стороны зоны обнаружения и приемник с другой.

Излучатель непрерывно проецирует модулированный инфракрасный луч; приемник контролирует уровень полученного сигнала.сигнал приемника падает и выходной переключатель.

Это наиболее иммунный метод фотоэлектрического обнаружения, на который не влияет отражательность поверхности объекта, цвет, отделка поверхности,или угол представления и он обеспечивает самый длинный диапазон обнаружения от данного размера датчика.

На высоте 15 метров E3Z-T86 может преодолевать расстояния, которые большинство отражающих датчиков не могут достичь.

Суффикс L идентифицирует излучателя в паре E3Z-T86 (E3Z-T86-L), а суффикс D идентифицирует приемник (E3Z-T86-D).

Излучатель не содержит выхода переключения; приемник обрабатывает полученный сигнал и генерирует выход PNP, который подключается к ПЛК.

Основные характеристики

15-метровое обнаружение ∙ Преимущество через луч на расстоянии

15-метровое расстояние восприятия E3Z-T86 является прямым преимуществом геометрии проходящего луча.и датчик опирается на свет, отражающийся от цели и возвращающийся к приемнику, уровень сигнала падает с четвертой степенью расстояния (закон обратного квадрата дважды: один раз от излучателя к цели, один раз от цели к получателю).

При обнаружении прозрачного луча приемник видит излучатель непосредственно ∙ сигнал падает только с квадратом расстояния,и полный выход излучателя направлен в сторону приемника без потерь отражения.

Это фундаментальное геометрическое преимущество объясняет, почему E3Z-T86 достигает 15 метров, в то время как диффузный отражательный вариант E3Z охватывает 1 метр от того же корпуса.

Для применения на больших машиностроительных площадках ∙ обнаружение конца конвейерной системы, присутствие транспортных средств в погрузочных площадках, обнаружение поддонов в проходах склада,Мониторинг ворот и доступа возможности пропускания 15-метрового прозрачного луча исключают необходимость в дополнительных датчиках или отражающих аксессуарах.

Минимальный размер обнаруживаемого объекта 12 мм определяет самую маленькую непрозрачную цель, которая надежно разрывает луч на максимальном расстоянии.

Меньшие объекты ∙ индивидуальные датчики ориентации продукта,обнаружение тонких деталей требуют, чтобы датчик был расположен ближе к цели, чтобы обеспечить полное прерывание поперечного сечения луча в точке обнаружения..

870nm инфракрасный

The 870nm near-infrared wavelength is invisible to human eyes and is significantly attenuated by most optical bandpass filters — properties that benefit both safety (no visible beam in the work area) and performance (modulation at specific frequencies distinguishes the sensor's own beam from ambient infrared from fluorescent lighting, лампы накаливания и солнечный свет).

Серия Omron E3Z использует уникальный алгоритм иммунитета от помех, который проверяет полученный модуляционный шаблон, а не только измеряет уровень сигнала.

Этот подход отталкивает ложные сигналы от других датчиков E3Z, работающих поблизости, от высокочастотных переключающих источников питания,и от импульсирующих инфракрасных источников в окружающей среде ∙ практическая выгода в плотных сенсорных установках и автоматизированных условиях хранения, где несколько пар датчиков работают в непосредственной близости.

-40°C до +55°C

The extended cold temperature rating of −40°C is specific to the E3Z-T66/T86/R66/R86 connector models — Omron's E3Z documentation notes that this operating range applies to these connector variants while other E3Z models are rated to −25°C minimum.

Этот более широкий температурный диапазон позволяет E3Z-T86 применять для холодохранилищ, наружных установок в холодном климате,и холодильного оборудования, где стандартные датчики не могут надежно работать в процессе запуска от глубоких холодных температур.

При температуре максимум +55°C E3Z-T86 применяется в теплых промышленных условиях, в безвентилируемых помещениях для машин, на открытом воздухе в летнее время.и зоны, прилегающие к оборудованию для теплового процесса, без достижения термических пределов, которые могли бы поставить под угрозу схему усилителя приемника.

Частые вопросы

Вопрос 1: E3Z-T86 представляет собой набор, необходимо ли отдельно подключать устройство излучателя к ПЛК?

Нет. Излучатель (E3Z-T86-L) требует только подключения к источнику питания (24V постоянного тока для коричневого провода, 0V для синего провода). Он не генерирует вывод PLC. Приемник (E3Z-T86-D) содержит усилитель,выходный транзистор, и разъем M8 с выходом сигнала PNP (черный провод).

Излучатель и приемник получают независимые соединения питания, они не цепями питания от одного к другому.

Вопрос 2: Что изменяет выбор "Включенный свет" / "Включенный свет" и когда каждый из них подходит?

Light-ON (LO): вывод активируется при получении луча (путь открыт). ПЛК видит вывод ON, когда ничего не блокирует луч, и OFF, когда цель блокирует его. Dark-ON (DO):Выход активируется при прерывании луча.

PLC видит Включение, когда цель находится в луче, и ОТ, когда путь чист. Используйте LO для стандартного обнаружения объектов, где выход должен указывать на присутствие цели (выход активируется при обнаружении).

Использовать DO для подтверждения того, что проход чист или для подсчета элементов, проходящих через луч (выход активируется, когда луч восстанавливается после каждого перерыва).

Вопрос 3: Угол направленности 3°15°, насколько точное должно быть выравнивание излучателя-приемника?

Угол направления определяет конус эффективного излучения и приема луча.Диапазон 3° ≈ 15° означает, что эффективный полуугол луча начинается на 3°, и датчик все еще может обнаружить в пределах 15° неправильного выравнивания..

Для 15 м установки, 3° неправильное выравнивание на излучателе означает приблизительно 785 мм боковой смещения на приемнике, что намного больше, чем любое оборудование для установки может поддерживать случайно.

На практике выравнивание с уровнем спирта и начальным грубым положением устанавливает обе единицы в пределах 1°, что обеспечивает существенный отрыв.

Omron отмечает, что смещение механической и оптической осей в E3Z составляет менее ± 2,5°, что упрощает выравнивание по сравнению с более ранними конструкциями датчиков.

Вопрос 4: Может ли E3Z-T86 использоваться в среде с другими инфракрасными источниками света, такими как тепловые лампы или инфракрасные нагреватели?

Модулируемый инфракрасный сигнал и алгоритм иммунитета от помех Omron отвергают инфракрасные источники постоянного состоянияи солнечный свет не производят модулированные сигналы на частоте работы датчика и, следовательно, отвергаются.

Импульсные инфракрасные источники, работающие вблизи частоты модуляции датчика, представляют наибольшее беспокойство по типу помех.устойчивость E3Z-T86 к внешнему свету в стандартной промышленной среде очень высока.

Для установок, расположенных вблизи импульсных инфракрасных сушилков, ламп отверждения или систем связи, проверяют отсутствие помех во время ввода в эксплуатацию путем мониторинга индикатора стабильности приемника.

Q5: Каков минимальный размер объекта, который можно надежно обнаружить на расстоянии менее 15 м?

Спецификация минимального размера объекта 12 мм применяется в диапазоне максимально 15 м, где ключевым фактором является видимый диаметр луча в целевом месте.

На более коротких расстояниях поперечное сечение луча на цели меньше, и пропорционально меньшие объекты могут быть надежно обнаружены.

На расстоянии 1 м объекты диаметром примерно 1 мм могут прерывать пучок, имеющий значение для таких приложений, как обнаружение нитей, наличие тонкой проволоки или обнаружение края тонкой пленки.

Для каждого конкретного приложения обнаружения испытывать минимальный достоверно обнаруживаемый размер на предполагаемом рабочем расстоянии, а не опираться на номинальную спецификацию максимального диапазона 12 мм.
