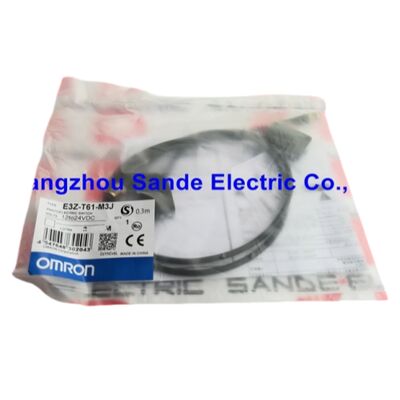

OMRON фотоэлектрический переключатель E3Z-T61-M3J E3ZT61M3J 12-24VDC omron переключатель

Omron E3Z-T61-M3J. Фотоэлектрический датчик через лучик 15 метров, инфракрасный 870 нм, NPN, свет включен/темно включен, 1224VDC, IP67, M8 4-принный хвостик 0,3 м.

Обзор

ВOmron E3Z-T61-M3Jявляется фотоэлектрическим датчиком прозрачного луча из компактной серии E3Z, оснащенным 4-прицепным соединителем M8 и 0,3-метровым проводом.

Суффикс M3J идентифицирует этот конкретный вариант соединения в семействе продуктов E3Z-T61: прямоугольный корпус PBT шириной 10,8 мм, инфракрасный светодиод 870 нм, диапазон восприятия 15 метров,и NPN переключатель выходные те же, что и все варианты E3Z-T61; M3J обеспечивает интерфейс M8 4-прицепного кабеля в отличие от стандартного предварительно проводного кабеля (2M суффикс) или 3-прицепного M5J-кабеля.

Серия E3Z продавалась более миллиона единиц в год по всему миру, объем производства отражает ее устоявшееся положение в качестве базового выбора для обнаружения проницаемого луча в упаковке.конвейерные системы, обработки материалов и автоматизации станков.

Комбинация 15-метрового дальности обнаружения, 10,8 мм корпуса,и 1ms время отклика в корпусе PBT с IP67 уплотнения дает E3Z-T61 спецификации оболочки, которые трудно сопоставить с его ценой, поэтому датчик неоднократно появляется как в новых конструкциях машин, так и в качестве замены в существующих установках.

Набор прозрачного луча состоит из двух единиц: излучателя (вариант E3Z-T61-L) и приемника (вариант E3Z-T61-D), установленных на противоположных сторонах зоны обнаружения.Излучатель передает непрерывный модулируемый инфракрасный луч; приемник постоянно контролирует уровень полученного сигнала.

Когда непрозрачная цель входит в путь луча и прерывает луч, полученный сигнал падает ниже порога, а выход NPN на приемнике переключается.Излучатель требует только подключения к электропитанию, без выхода сигнала., нет подключения PLC.

Вся обработка сигнала и переключение вывода находится в приемнике.

Основные характеристики

15-метровый проход через луч Почему важно расстояние

В фотоэлектрическом детекторе конфигурация проходящего луча обеспечивает максимально возможный диапазон обнаружения для данной мощности светодиода и размера корпуса.Луч движется в одном направлении от излучателя к приемнику без двойного ослабления отраженного света.

На 15 метрах, the E3Z-T61 spans detection zones that most diffuse-reflective sensors cannot approach — the E3Z diffuse-reflective model covers 1 metre from the same housing — and it does so without needing the reflector hardware that retroreflective sensing requires on the far side of the zone.

Для больших машинных помещений, промышленных дверей, широких конвейерных зон и обнаружения транспортных средств в складских проходах 15 метров охватывает все поперечное сечение от одной пары датчиков.Установка минимум 1 100,8 мм по обе стороны без оборудования на стенках зоны обнаружения между двумя точками крепления.

15-метровая спецификация применяется без тумана, дыма или частиц в пути луча.

В среде с режущим жидкостным туманом, пылью или паром эффективное расстояние обнаружения уменьшается.

Регулирование чувствительности на один поворот позволяет оператору увеличить чувствительность к максимуму для компенсации загрязненного пути луча,с индикатором стабильности, подтверждающим, что для надежного переключения сохраняется достаточный марж сигнала.

M8 4-прикольный хвост свиньи (M3J) быстрое соединение, компактный профиль

M8 4-прицепный разъем на варианте M3J обеспечивает стандартный интерфейс с отключаемым полем в диаметре разъема 8 мм. По сравнению с 2-метровым предварительно проводным кабелем (E3Z-T61 2M), 0.3-metre pigtail reduces the cable mass at the sensor body — an advantage in vibration-prone mounting locations or where the sensor is mounted in a tight space and cable routing starts immediately behind the sensor.

С конца конца M8 стандартный M8 4-прикольный полевой кабель направляет на панель управления, разъединительную коробку или модуль В/В.

Коннектор M8 имеет четыре проводника: коричневый (+V), синий (0V), черный (NPN) и белый (не используется в этой конфигурации).только питательные пины активны..

Для приемника черный выходной NPN-провод подключается к цифровому вводу PLC NPN.

Диаметр корпуса M8 является стандартным компактным присоединителем поля, меньшим, чем M12 и подходящим для корпуса E3Z шириной 10,8 мм.где соединитель M12 будет непропорционален корпусу датчика и труднее маршрутизировать в плотных датчиках.

Выход NPN ️ Логика погружения для входа PLC

Выход открытого коллектора NPN E3Z-T61-M3J является стандартным дополнением для японских спецификаций входных карт PLC и для систем PLC с использованием NPN (погружающихся) цифровых входных модулей.

При подключении NPN черный выходный провод приемника подключается к входному терминалу PLC; транзистор NPN при проводе (цель в луче или луч отсутствует в зависимости от режима),тянет входный терминал в сторону 0V PLC читает это как логический 1 вход.

Выход NPN обрабатывает до 100 мА через нагрузку, покрывая стандартные входные каналы PLC (5 ′′ 20 мА), пилотные огни, реле и небольшие соленоидные катушки непосредственно.

Спецификация остаточного напряжения 1V max при нагрузках ниже 10mA, 2V max при 10 100mA означает, что нагрузка видит напряжение питания минус остаточное падение, когда выход проводит.Для входов ПЛК с минимальным напряжением включения 11 В при питании 24 В, 22В на входном конце (24В минус 2В остаток) комфортно выше порога.

IP67 + нефтяная защищенность

Omron specifies IP67 for the E3Z series based on new injection moulding technology applied to the PBT housing — the housing geometry is moulded to seal the internal electronics with no separate gaskets or cover screws that could loosen over time.

Обозначение "неразлагаемые масла" распространяет защиту на оливки для резки и охлаждающие жидкости в среде станков-инструментов.где постоянный контакт масляной пленки является нормальным состоянием поверхности датчика, а не случайным брызгом.

Для агрессивных химических веществ, концентрированные кислоты, хлорированные растворители,или специализированные жидкости для обработки металлов .

Частые вопросы

Вопрос 1: E3Z-T61-M3J представляет собой набор, который блок подключается к ПЛК, и как питается излучатель?

Приемник генерирует выход NPN и подключается к входу PLC.Излучателю требуется только источник питания: коричневый до +12 ≈ 24 В постоянного тока, синий до 0 В.

Излучатель не генерирует никакого выхода сигнала

Вопрос 2: Как выбираются режимы включения света и включения тьмы и когда используется каждый из них?

Выбор режима действия - это переключатель на корпусе приемника, доступный с помощью небольшой отвертки или инструмента выборщика.

PLC видит Включение, когда ничего не блокирует луч, и ОТ, когда мишень прерывает его. Dark-ON: выход активируется, когда луч прерывается. PLC видит Включение, когда мишень обнаружена.Light-ON - это стандартный режим обнаружения объектов (выходной переключатель, когда что-то входит в зону).

Dark-ON подходит для подтверждения того, что путь чист или для подсчета предметов, проходящих через луч (выход активируется при каждом восстановлении луча).

Вопрос 3: Чувствительность регулируется вручную с одним поворотом, как она устанавливается во время установки?

С включенным излучателем и выровненным с приемником потенциометр чувствительности сначала устанавливается на максимальный уровень.Если индикатор устойчивости постоянно включен, маржа сигнала достаточна.

Если он мерцает, то нужно улучшить выравнивание луча или путь обнаружения загрязнен.

Снизить чувствительность только в случае ложного срабатывания от отражений или близлежащих объектов в большинстве чистых прозрачных установок максимальная чувствительность является правильной установкой,обеспечивая максимально возможную степень стабильности.

Вопрос 4: Можно ли установить E3Z-T61-M3J на открытом воздухе?

IP67 covers complete dust exclusion and temporary immersion to 1 metre for 30 minutes — the protection level is suitable for weather-exposed outdoor locations that do not involve continuous water jet or submersion.

Диапазон температуры работы составляет от -25°C до +55°C, что охватывает широкий диапазон наружных условий окружающей среды.варианты соединителя E3Z-T66/T86 имеют расширенный нижний предел -40 °C.

Прямое солнечное излучение, направленное в линзу приемника, может помешать обнаружению.

Вопрос 5: Стандартный датчик имеет минимальный диаметр 12 мм. Можно ли обнаружить более мелкие объекты?

Минимальный размер 12 мм применяется в полном диапазоне 15 метров, где поперечное сечение луча в точке обнаружения определяет самый маленький достоверно обнаруживаемый объект.меньшие объекты могут быть обнаружены на расстоянии 1 метра, объекты диаметром несколько миллиметров прерывают луч надежно.

Если применение требует обнаружения объектов меньше 12 мм на большом расстоянии,аксессуары с узким щелчком (заказываются отдельно) могут быть установлены как на излучатель, так и на приемник для определения более узкого поперечного сечения луча, уменьшая максимальное расстояние обнаружения, но увеличивая чувствительность к небольшим объектам вдоль оси луча.
