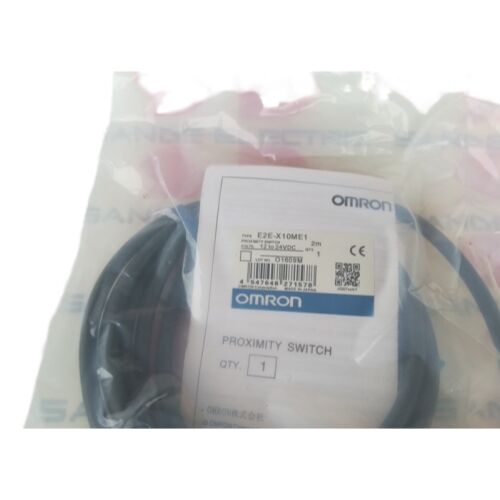

E2E-X10ME1 Новый коммутатор близости OMRON E2EX10ME1

Omron E2E-X10ME1∙ Индуктивный датчик близости M18 Не защищенный, 10мм NPN NO, 1224VDC, 200mA, 200Hz, IP67, от -40°C до +85°C, 2м нефтяной кабель

Обзор

ВOmron E2E-X10ME1является неэкранированным индуктивным датчиком близости M18 с расстоянием обнаружения 10 мм, 3-проводной выходом NPN, обычно открытым,и мощность переключения 200mA .

Суффикс ME идентифицирует вариант Omron с расширенной мощностью: где стандартная модель без экрана E2E M18 (E2E-X14MD1) имеет номинальную мощность переключения 100mA, вариант ME1 удваивает это до 200mA,расширение возможности управления непосредственной нагрузкой на устройства с более высоким током.

Диапазон температуры работы от −40°C до +85°C является спецификацией, которая больше всего отличает E2E-X10ME1 от стандартных вариантов E2E.

В то время как большинство датчиков близости E2E имеют температуру от −25°C до +70°C, расширенная температура пола модели ME1 подходит для наружных установок в холодном климате, неотапливаемых хранилищах,охлаждающие среды, и станков-инструментов в северных широтах, где утренние температуры запуска падают значительно ниже -25°C. Верхний предел +85°C допускает установку вблизи источников теплалинии тепловой обработки, и машины без охлаждения помещения

Не имея экрана, E2E-X10ME1 расширяет свое электромагнитное поле во всех направлениях от датчика,достижение расстояния обнаружения 10 мм от корпуса M18, которое не может соответствовать внутренне защищенному датчику того же размера.

This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.

Основные характеристики

200mA мощность переключения Direct Solenoid and Relay Driving

The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.

Обычные промышленные нагрузки постоянного тока 24 В в диапазоне 200 мА включают небольшие электромоторные клапаны (обычно 50 150 мА при 24 В), катушки реле (10 80 мА), пилотные огни и светильники башни (20 50 мА),и входных данных счетчика/дисплея.

При наличии 200 мА датчик подключается непосредственно к нагрузке без дополнительного оборудования, упрощая схему и устраняя стоимость и точку отказа промежуточного коммутационного устройства.

200 мА не означает, что датчик может бесконечно управлять двигательными нагрузками или тяжелыми индуктивными катушками.Для индуктивных нагрузок , а индуктивный удар при выключении создает всплеск напряжения.

Защита от перенапряжения Omron в E2E-X10ME1 обрабатывает обычные индуктивные переменные, но для нагрузок с высокой индуктивностью,диод обратного полета через нагрузку является хорошей практикой для ограничения пика отключения.

-40°C до +85°C

Omron оценивает E2E-X10ME1 в диапазоне 125 ° C от -40 ° C до +85 ° C, что шире, чем диапазон 95 ° C стандартного E2E. Этот расширенный рейтинг имеет значение в двух направлениях.

На холодном конце -40°C - это порог для надежного запуска электроники на открытом воздухе в канадские зимы, арктические промышленные установки,и холодных хранилищ для ходьбы если датчик установлен при температуре −25°C, а температура окружающей среды падает до −35°C в зимнюю ночь, стандартный датчик может не работать при утреннем запуске.

На горячем конце +85 °C охватывает условия окружающей среды в непосредственной близости от печей тепловой обработки, ковальных прессов, литейных машин и промышленных печей, где необходимо обнаружение положения машины.

Для измерения расстояния Omron указывает, что изменение температуры смещает точку переключения на ±10% в диапазоне от −25°C до +70°C, указанном при 23°C.Это означает, что при экстремальных температурах E2E-X10ME1 работает в пределах, изменение расстояния обнаружения является фактором в проектировании разрыва установки. 8 мм расстояние настройки (80% номинального 10 мм) обеспечивает достаточный промежуток для тепловых изменений.

Частые вопросы

Вопрос 1: Как выходной NPN E2E-X10ME1 подключается к стандартному ПЛК?

Трехпроводное подключение NPN: коричневый провод к +12 ∼ 24 В постоянного тока, синий провод к общему (0 В) питанию, черный выходный провод к цифровому входному терминалу PLC NPN.

Когда железная мишень попадает в поле датчиков 10 мм, выходный транзистор NPN проводит черный провод тянет входный терминал PLC к 0В,и ПЛК регистрирует логический вход 1 (для NPN-входных карт, сконфигурированных для логики погружения). Когда цель отсутствует, выход открыт, вход читает логику 0.

Вопрос 2: Каковы требования к зоне без металлов для M18 без экрана E2E-X10ME1?

Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.

Проходка скобки должна соответствовать ните M18, а окружающая металлическая поверхность должна быть отложена за кончик датчика, по крайней мере, диаметром корпуса (18 мм) с каждой стороны.Невыполнение этой зоны уменьшает эффективное расстояние обнаружения, поскольку окружающий металл поглощает незащищенное боковое поле..

Вопрос 3: Диапазон рабочего напряжения составляет 10 40 В, но напряжение питания составляет 12 24 В. В чем разница?

Напряжение питания (1224V) - это рекомендуемый номинальный рабочий диапазон для стабильной, определенной производительности.

Диапазон рабочего напряжения (1040V) - это абсолютный диапазон, в котором датчик работает без повреждения,охватывающие прокладки рельсов питания (ниже 12 В) и экскурсии выше 24 В (например, разгруженные запасы или транзиторы).

Работа с напряжением выше 24 В или ниже 12 В непрерывно находится за пределами характеристик Omron для точности переключения, но в пределах предела выживаемости.,характеризующаяся производительность.

Вопрос 4: Может ли E2E-X10ME1 обнаруживать алюминиевые цели в полном диапазоне 10 мм?

Алюминий имеет коэффициент коррекции примерно 0,3 ‰ 0,4 × для неэкранированных датчиков M18.с эффективным расстоянием обнаружения приблизительно 3×4 мм для цели стандартных размеров пластины (30 × 30 мм).

Для E2E-X10ME1 на алюминиевых миссиях разрыв установки должен быть в пределах 3мм, чтобы обеспечить надежное обнаружение.Всегда проверяйте фактическое расстояние переключения с конкретным сплавом и геометрией в условиях установки перед установкой положения датчика..

Вопрос 5: Потребление тока составляет 13mA, а мощность переключения - 200mA. Может ли мощность тока питания покрывать оба?

Да, это отдельные значения тока. 13mA - это собственное внутреннее течение датчика от источника питания (всегда присутствует при питании).

200mA - это максимальный ток, который может протекать через выходный транзистор, когда выход активен (цель обнаружена).

Поставка должна обеспечивать 13mA для датчика плюс до 200mA для тока нагрузки до 213mA в общей сложности на датчик от 24V постоянного тока.и общий спрос на подачу тока ближе к 50-100mA на датчик в зависимости от подключенной нагрузки.
