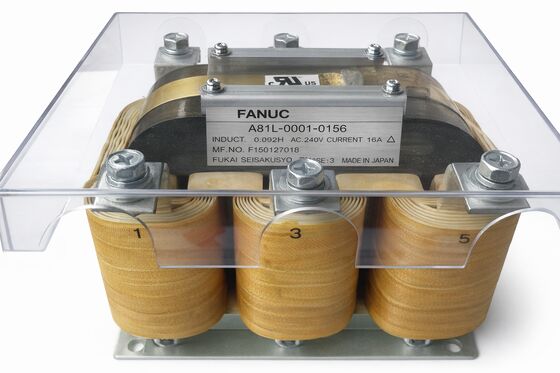

A81L-0001-0156 Fanuc Сервомоторный реактор переменного тока A81L00010156 A8IL-OOOI-OI56

Fanuc A81L-0001-0156 ∙ 3-фазный линейный реактор переменного тока ∙ 62А, 0,14 мГц, 264 В, защита двигателя с ЧПУ

Номер части:A81L-0001-0156

Серия:A81L-0001

Тип:Трехфазный реактор переменного тока

Состояние:Новые / избыточные / Подержанные

Обзор

ВFanuc A81L-0001-0156является трехфазным линейным реактором переменного тока с номинальной мощностью 62A с индуктивностью 0,14 мГц и номинальной мощностью 264 В переменного тока, предназначенным для использования в серво- и спиндовых системах привода Fanuc CNC.Он устанавливает между входящей сети питания и систем привода ВК входных терминалов, действующий как управляемая импеданс в серии со всеми тремя фазами одновременно.Это расположение прямо в точке, где сырой энергии сети встречается чувствительной электроники привода где реактор зарабатывает свое место в шкафу.

По сравнению с A81L-0001-0157 (110A / 0,07mH) с более высоким током, A81L-0001-0156 имеет более низкий номинальный ток с более высоким значением индуктивности.

Эта комбинация рассказывает историю ее применения: она предназначена для меньших конфигураций приводов Fanuc, где общий входный ток является умеренным,и где дополнительная индуктивность обеспечивает более тщательное гармоническое ослабление и ограничение впадания, чем альтернативы с более низкой индуктивностью.

На машинах с одним модулем сервоусилителя, компактным приводом шпинделя или конфигурацией с ограниченной осью спецификация 62A / 0,14mH является правильным подходом, а не резервным,но преднамеренное соответствие электрическим требованиям системы привода.

Основные характеристики

Более высокая индуктивность, более низкий ток

Отношение между индуктивностью и номинальным током в линейных реакторах не является произвольным.что означает более эффективное ограничение как входящего тока при включении, так и гармонического тока во время работы.

Но более высокая индуктивность также создает больше падения напряжения при полном номинальном токе, что является причиной большего,реакторы с более высоким током используют более низкие значения индуктивности, чтобы сохранить потерю напряжения в пределах приемлемых для системы привода, которую они питают.

При 0,14 мГц и 62 А A81L-0001-0156 располагается к концу реактора Fanuc A81L с более высокой индуктивностью в этом классе тока.

Результатом является относительно сильное подавление гармонических колебаний и ограничение скорости движения для мощности привода, которую он охватывает, полезное в установках, где качество питания изменчиво,когда другие чувствительные устройства используют одну и ту же цепь питания, или когда электрическая история машины включает необъяснимые ошибки ввода привода, которые более эффективный реактор мог бы предотвратить.

Номинальное напряжение 264 В подтверждает, что этот реактор предназначен для международных промышленных напряжений, в частности диапазона 200-240 ВАК, используемого в Европе, Азии,и 208V/240V однокабинетные конфигурации, распространенные в североамериканских промышленных установкахОн не предназначен для трехфазных систем 480В.

Что и как защищает реактор

Every Fanuc servo amplifier and spindle amplifier contains a rectifier stage — typically a diode bridge — that converts the incoming AC supply to the DC bus voltage the inverter uses to drive the motorЭта ступень выпрямителя напрямую подвергается воздействию любого источника питания: входящих токов, переходных напряжений, гармонических нарушений от другого оборудования на том же источнике питания,и совокупное тепловое напряжение от повторного цикла мощности.

A81L-0001-0156 обращается ко всем этим одновременно.14mH inductance resists the sudden current demand from the drive's uncharged DC bus capacitors — the inrush that would otherwise spike to a multiple of the operating current and stress the rectifier diodes with each power cycle.

В течение всего срока службы производственной машины, которая заряжается один или два раза в смену, это повторяющееся уменьшение скорости движения производит измеримую разницу в долговечности ректификатора.

Во время работы инвертор, переключающийся в серво- и шпиндельные приводы, создает гармонические токи в кратных частоте питания в первую очередь 5-й и 7-й гармоник на трехфазной системе.

Они перетекают через сетевое соединение и могут влиять на соседнее оборудование, вызывать неудобства в устройствах защиты питания,или способствуют необъяснимым тепловым проблемам в распределительных трансформаторахИндуктивность реактора ослабляет эти гармонии на источнике, сохраняя их в пределах приемлемых уровней на питании.

Переходные напряжения быстрые всплески от переключения контактора, запуска двигателя или переключения электростанции замедляются индуктивностью реактора, прежде чем они достигнут конденсаторов ввода привода.

Конденсаторы по-прежнему видят преходящую энергию, но они видят ее с контролируемой скоростью роста, а не как мгновенный шаг,который уменьшает нагрузку на изоляцию конденсатора и продлевает его срок службы.

Установка в кабинете привода

A81L-0001-0156 устанавливается в серии с тремя основными фазовыми проводниками, как правило, на входе переменного тока в сервоэнергетическую секцию машины.электрическая сеть входит через выключатель или блок предохранителя, проходит через реактор, а затем подключается к модулю питания (PSM) или непосредственно к главной шине переменного тока системы привода.

Реактор не имеет управляющих соединений, он является чисто пассивным компонентом с тремя входными и тремя выходными терминалами питания.

При номинальном токе 62А проводчик поперечного сечения, подающий и выводящийся из реактора, должен быть соответствующим образом размещен. Undersized wiring connecting a line reactor creates localised heating at the terminations that is independent of the reactor itself and will not be visible until the insulation or terminal hardware shows distress.

Подтвердите, что размер проводника соответствует номиналу 62А, а не только номинальному входному току потока, который может быть ниже при легкой нагрузке.

Медные обмотки и железное ядро реактора рассеивают часть энергии, протекающей через них в виде тепла.

В хорошо вентилируемом шкафу это легко усваивается при умеренной температуре окружающей среды.повышение температуры реактора увеличивает общую тепловую нагрузку на шкаф и должно учитываться в спецификации охлаждения шкафа.

Источники и проверка

A81L-0001-0156 доступен через Fanuc MRO и рынок излишек. При оценке подержанного устройства проверяйте конечные соединения на наличие признаков перегрева, изменения цвета, расплавленной изоляции,или свободное оборудование и проверьте, что все три окончания обмотки не повреждены и правильно подключены к вращению.

Простая проверка сопротивления через каждую обмотку и между обмотками и землей подтверждает основную целостность изоляции.

Индуктивность реактора может быть проверена с помощью LCR-измерителя, если значение необходимо подтвердить перед установкой, хотя это редко необходимо на блоке без видимой истории повреждений.

При заказе замены, подтвердите суффикс 0156 конкретно.

Серия A81L-0001 охватывает несколько номиналов реакторов с различной индуктивностью и значениями тока. Другие суффиксы в той же серии не эквивалентны, даже если они кажутся физически похожими.62А / 0Спецификация.14mH / 264V уникальна для 0156.

Частые вопросы

Вопрос 1: В чем разница между A81L-0001-0156 и A81L-0001-0157?

0157 имеет номинальную мощность 110 А с индуктивностью 0,14 мГц, более высокий ток, более низкая индуктивность, подходящая для более крупных систем привода Fanuc с большим совокупным входным током.14mH ‰ одинаковая индуктивность, более низкая емкость тока, соответствующая меньшим конфигурациям привода.

Использование 0157 на системе, разработанной для 0156, обеспечивает адекватную мощность тока, но ту же индуктивность, поэтому гармоническая и входящая производительность не изменяются.

Использование 0156, где указано 0157, может привести к появлению перетока через обмотки реактора.

Вопрос 2: Совместим ли A81L-0001-0156 с трехфазными источниками питания 480В?

Нет, номинальное напряжение переменного тока 264 В подтверждает, что этот реактор предназначен для трехфазной сети 200-240 ВАК, которая охватывает стандартное напряжение питания, используемое в серво- и спиндовых системах привода класса Fanuc 200 В.Системы привода класса Fanuc 400V требуют реакторов, имеющих номинальное напряжение данного класса.

Установка реактора мощностью 264 В на 480 В - это риск изоляции и опасность для безопасности ∙ класс напряжения реактора должен соответствовать напряжению сети.

Вопрос 3: Как индуктивность 0,14 мГ сравнивается с типичными линейными реакторами, и всегда лучше ли больше индуктивности?

0.14mH находится в пределах от среднего до более высокого уровня для трехфазного реактора 62А. Более высокая индуктивность обеспечивает лучшую гармоническую аттенуацию и более сильное ограничение входа,но это также вводит больше падения напряжения через реактор при полном номинальном токе что уменьшает напряжение, доступное для привода постоянного тока автобуса под нагрузкой.

Fanuc определяет значения индуктивности, которые балансируют эффективность защиты от приемлемого падения напряжения для каждой конфигурации системы привода.Использование значительно более высокого значения индуктивности, чем указанные риски условий низкого напряжения на входе привода во время пикового спроса на ток.

Вопрос 4: Может ли система привода Fanuc работать без линейного реактора?

Двигатели будут работать без реактора, но защита входа, которую он обеспечивает, отсутствует.Гармонические токи поступают в сеть при большей амплитудеПереходные напряжения достигают входа привода без ослабления.

Практический эффект накапливается медленно, ускоряется старение конденсатора, увеличивается напряжение выпрямителя, и приводы становятся более уязвимыми к ошибкам, связанным с входом.На машине, которая будет работать в течение многих лет, удаление этой защиты для снижения стоимости или сложности шкафа является плохим компромиссом.

Вопрос 5: Требуется ли ремонт реактора?

Реактор не имеет движущихся частей и не требует смазки, регулировки или калибровки. Periodic inspection of terminal connections for tightness and signs of overheating is worthwhile — loose or corroded terminals at the rated current level generate local heat that the reactor's winding specification does not account for.

Проверка сопротивления обмотке во время планового обслуживания шкафа подтверждает целостность изоляции.срок службы реактора определяется качеством его монтажной среды, а не каким-либо механизмом износа.
