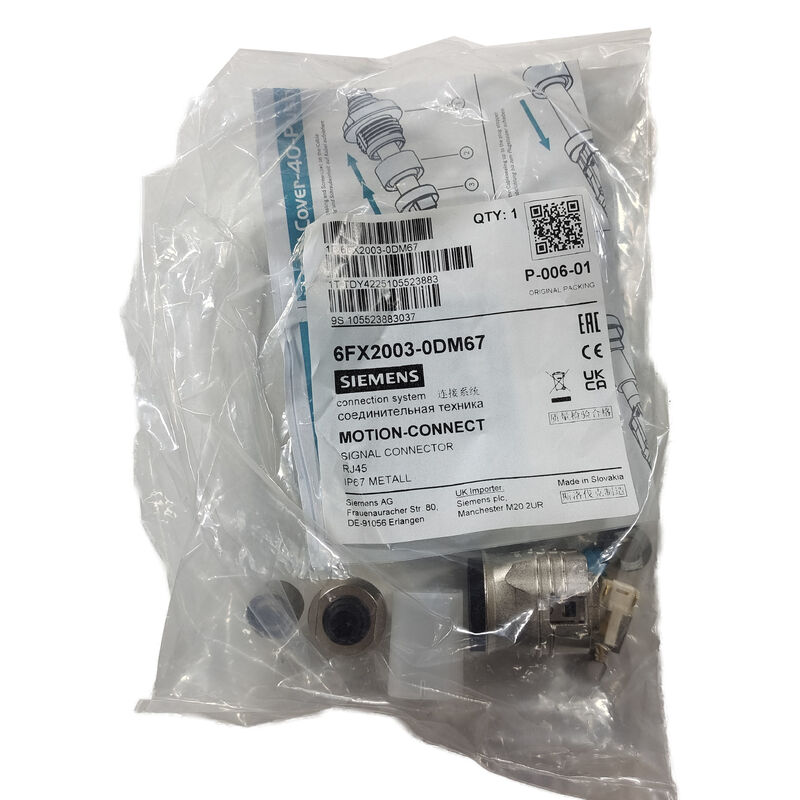

6FX2003-0DM67∙ Siemens MOTION-CONNECT RJ45 Сигнальный разъем ∙ DRIVE-CLiQ / IP67 Металлическая версия

Прочный металлический разъем RJ45 для интерфейсных соединений DRIVE-CLiQ

6FX2003-0DM67 - это металлокаркасный RJ45-сигнальный разъем Siemens для интерфейса DRIVE-CLiQ, цифровой связи и обратной связи, используемой в системе привода SINAMICS для подключения двигателей.кодерыDRIVE-CLiQ обеспечивает передачу энергии и высокоскоростную серийную связь по одному кабельному соединению формата RJ45,обеспечение непосредственной связи механической и экологической устойчивости разъёма с надежностью системы.

The 6FX2003-0DM67 metal version replaces the earlier plastic-bodied 6FX2003-0DC67 connector — Siemens upgraded the construction material specifically to achieve the IP67 protection rating and the mechanical durability needed in demanding machine tool and industrial automation installation environments.

Основные характеристики

DRIVE-CLiQ Интерфейс, которому служит этот разъем

DRIVE-CLiQ (Drive Component Link with IQ) - это собственный цифровой интерфейс компании Siemens для системы привода SINAMICS, соединяющий компоненты привода в структурированной топологии цифровой связи:

Интегрированная связь с кодером двигателя:Моторы, совместимые с SINAMICS, с интегрированным интерфейсом DRIVE-CLiQ в кодере сообщают положение, скорость,и идентификационные данные двигателя непосредственно к приводу SINAMICS через ссылку DRIVE-CLiQ .

Возможность подключения и идентификации:Компоненты, оборудованные DRIVE-CLiQ, несут цифровые идентификационные данные, которые могут быть прочитаны приводом SINAMICS при подключении, поддерживая автоматическое распознавание компонентов и проверку конфигурации.уменьшение ошибок ввода в эксплуатацию в результате неправильного выбора типа кабеля или двигателя.

Топологии "дези-цепочки" и "звезды":DRIVE-CLiQ supports both daisy-chain (sequential module-to-module) and star (hub) wiring topologies depending on the specific SINAMICS hardware configuration — the RJ45 connector format is common across both topology types.

Заявления

Моторные соединения SINAMICS S120:Интерфейсные соединения DRIVE-CLiQ между двигательными модулями SINAMICS S120 и сервомоторами SIMOTICS с интегрированными кодерами DRIVE-CLiQ стандартный разъем на порте DRIVE-CLiQ на стороне двигателя.

Сервооси станков с ЧПУ:SINUMERIK CNC-инструменты с использованием систем привода SINAMICS S120 с обратной связью кодера двигателя DRIVE-CLiQ

Двигатели соединений промышленных роботов:Системы роботизированного сервопривода на базе SINAMICS, где соединения DRIVE-CLiQ на каждом соединительном двигателе требуют надежной, герметичной работы соединителя в рабочей среде робота.

Замена и ремонт на месте:Замена поврежденных разъемов DRIVE-CLiQ во время полевого обслуживания особенно в случае отказа оригинального пластикового разъема 6FX2003-0DC67,металл 6FX2003-0DM67 обеспечивает прямое функциональное обновление в том же положении соединителя.

Частые вопросы

Вопрос 1: является ли 6FX2003-0DM67 заменой старых пластиковых разъемов 6FX2003-0DC67?

Да, металлическая версия 6FX2003-0DM67 является прямым преемником 6FX2003-0DC67, имеющей тот же интерфейс разъема RJ45 и задание пин DRIVE-CLiQ.Металлическая версия может заменить пластиковую версию в том же приложении, обеспечивая улучшенную механическую долговечность и экологическую герметичность IP67 в качестве функционального обновления.

Вопрос 2: Применяется ли рейтинг IP67 только для разъема или требуется специальная конструкция соединительного кабеля?

Оценка IP67 соединителя 6FX2003-0DM67 описывает эффективность уплотнения соединителя при правильном соединении и включении.Достижение полной защиты IP67 в собранной кабельной системе также требует использования кабеля DRIVE-CLiQ, рассчитанного на тот же класс защиты, и обеспечения полного закрепления и блокировки разъемаПодтвердите IP-классификацию полного комплекта кабелей из документации кабеля Siemens DRIVE-CLiQ, поскольку кабельная крышка и облегчение напряжения также способствуют общему уровню защиты системы.

Вопрос 3: Какие сигналы передает интерфейс DRIVE-CLiQ через этот разъем?

DRIVE-CLiQ обеспечивает сочетание низковольтного постоянного тока (подключения электроники подключенного компонента) и высокоскоростной серийной цифровой связи (данные о положении кодера, идентификация компонента),диагностические данные и информацию о прошивке) по одному и тому же кабельному соединению формата RJ45.Конфигурация подключения 6FX2003-0DM67 включает в себя комбинированный интерфейс питания и передачи данных в стандартном формате RJ45 с 8 позициями.

Q4: Может ли 6FX2003-0DM67 использоваться с другими поколениями приводов SINAMICS, кроме S120?

DRIVE-CLiQ используется на нескольких платформах приводов SINAMICS за пределами S120, включая некоторые S110 и другие приводы Siemens текущего поколения, которые приняли стандарт интерфейса DRIVE-CLiQ. Confirm from the specific drive system's hardware documentation whether the DRIVE-CLiQ interface and connector specification match — while the RJ45 physical connector format is consistent across DRIVE-CLiQ-equipped platforms, всегда проверяют совместимость с конкретной комбинацией привода и двигателя в установке.
