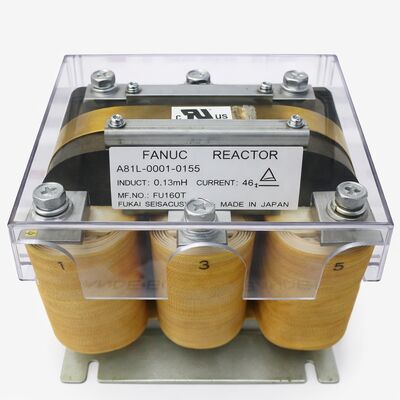

A81L-0001-0155 Fanuc Сервомоторный реактор переменного тока A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155 | 3-фазный реактор переменного тока — 46А, 0,13 мГн, 240В, защита привода ЧПУ

Номер детали: A81L-0001-0155

Серия: A81L-0001

Тип: 3-фазный реактор переменного тока

Происхождение: Япония

Состояние: Доступны новые / излишки / б/у

Обзор

Fanuc A81L-0001-0155 представляет собой 3-фазный реактор переменного тока с номинальным током 46А, индуктивностью 0,13 мГн и напряжением 240В переменного тока, используемый в сервоприводах и шпиндельных приводах Fanuc CNC в качестве пассивного компонента качества электроэнергии между входящей сетью и входом питания шкафа привода.

Он имеет небольшие размеры для своей номинальной мощности — снятый с эксплуатации, такой реактор весит около 9 фунтов — и работает бесшумно, без движущихся частей, без собственных подключений питания и без необходимости настройки.

Его функция проста, но важна. Три индуктора — по одному на фазу — последовательно с источником переменного тока создают контролируемое сопротивление, которое ограничивает пусковой ток при включении привода, ослабляет переходные напряжения до того, как они достигнут выпрямителя привода, и снижает гармонические токи, генерируемые схемой коммутации привода и возвращаемые в сеть. Ни одна из этих функций не дает драматического, немедленно видимого эффекта.

Их ценность накапливается в течение месяцев и лет циклов включения/выключения, перепадов напряжения и часов эксплуатации — продлевая срок службы выпрямительных диодов, конденсаторов шины постоянного тока и инфраструктуры распределения электроэнергии таким образом, как это не сделал бы отсутствующий реактор.

Подтверждено, что A81L-0001-0155 установлен на вертикальных обрабатывающих центрах Fanuc Fortune VMC-55 и аналогичных платформах управления FANUC 0i-MC, и является правильно специфицированным реактором для защищаемых им систем привода.

Серия A81L-0001 охватывает ряд номинальных токов и индуктивностей для различных конфигураций приводов Fanuc — суффикс 0155 идентифицирует этот конкретный блок 46А / 0,13 мГн / 240В.

Ключевые характеристики

46А, 0,13 мГн — Чтение спецификации

Номинальный ток и значение индуктивности вместе определяют, что делает реактор и в какую систему привода он должен входить. Номинальный ток 46А — это непрерывная пропускная способность по току — суммарный входной ток переменного тока сервоприводов и шпиндельных приводов, которые он питает, потребляемый из сети при нормальной рабочей нагрузке.

В многоосевой системе привода Fanuc суммарный ток включает все оси, работающие одновременно при типичных условиях механической нагрузки, а не только самую нагруженную отдельную ось.

Индуктивность 0,13 мГн находится между A81L-0001-0155 и другими реакторами той же серии A81L.

Более высокая индуктивность обеспечивает более сильное подавление гармоник и более эффективное ограничение пускового тока — но также вносит большее падение напряжения на реакторе при полном номинальном токе.

Значение 0,13 мГн представляет собой индуктивность, которую инженеры Fanuc сочли подходящей для системы привода, для которой был специфицирован этот реактор: достаточная защита для значительного продления срока службы компонентов привода, без достаточного падения напряжения, чтобы снизить напряжение на шине постоянного тока ниже рабочего порога привода при пиковой нагрузке.

Номинальное напряжение 240В подтверждает, что этот реактор предназначен для трехфазного напряжения питания 200–240В переменного тока, используемого с системами приводов Fanuc класса 200В по всему миру.

Он не рассчитан на трехфазные системы 400В или 480В — для них требуются реакторы более высокого класса напряжения из того же семейства A81L.

Что защищает реактор и почему его удаление создает риск

Каждый сервопривод и шпиндельный усилитель Fanuc содержит выпрямительный мост — как правило, набор диодных модулей — который преобразует входящий переменный ток сети в напряжение шины постоянного тока, которое инверторный каскад привода использует для управления двигателем. Эти выпрямительные диоды находятся непосредственно на пути двух категорий электрических нагрузок, которые ограничивает линейный реактор:

Пусковой ток при включении. Когда конденсаторы шины постоянного тока привода разряжены в момент подачи питания, они потребляют большой пиковый ток из сети.

При включенном реакторе индуктор сопротивляется быстрому нарастанию тока и позволяет конденсаторам заряжаться более постепенно.

Без реактора каждый цикл включения/выключения подает полный нерегулируемый пусковой ток на выпрямительные диоды — нагрузка, которая, повторяясь тысячи раз в течение срока службы станка, способствует постепенной деградации выпрямителя.

Переходные напряжения из сетевой среды. Промышленные сети несут быстрые переходные напряжения от переключения контакторов, запуска близлежащих двигателей и событий переключения в электросетях. Эти переходные напряжения появляются на входе привода в виде быстро нарастающих пиков напряжения.

Индуктивность реактора ограничивает скорость нарастания напряжения, давая схеме защиты входа привода время для реагирования.

Без этого ограничения переходные напряжения достигают выпрямителя и конденсаторов шины постоянного тока с полной скоростью нарастания.

Эксплуатация системы привода Fanuc без соответствующего линейного реактора возможна, но исключает оба механизма защиты.

На производственной машине, которая должна работать годами, такой выбор обменивает небольшую стоимость компонента на более дорогостоящий отказ модуля привода, который происходит без предупреждения.

Размещение и установка

A81L-0001-0155 устанавливается последовательно со всеми тремя фазами сети переменного тока, между главным автоматическим выключателем или предохранителем-разъединителем и входными клеммами переменного тока модуля питания Fanuc (PSM) или главной шины питания сервопривода.

Три проводника сети проходят через три индуктивные обмотки реактора перед достижением входа привода. Нет никаких управляющих подключений, никаких параметров настройки и никаких требований к источнику питания для самого реактора — он полностью пассивен.

Клеммные соединения реактора непрерывно несут полный сетевой ток под нагрузкой. Сечение кабеля как со стороны источника, так и со стороны нагрузки реактора должно соответствовать номинальному току 46А. Крутящий момент клеммных соединений должен быть проверен в соответствии со спецификацией клемм реактора при установке — незатянутые соединения при номинальном токе вызывают локальный нагрев клеммы, который не учитывается конструкцией обмотки реактора и который не будет виден до тех пор, пока соединение не начнет деградировать.

Примечания по поиску

A81L-0001-0155 доступен на рынке MRO и излишков Fanuc в новом, избыточном и бывшем в употреблении состоянии. При оценке подержанного устройства осмотрите клеммные соединения на предмет обесцвечивания или теплового повреждения, убедитесь, что все три обмотки целы (простая проверка сопротивления подтверждает непрерывность), и подтвердите значение индуктивности с помощью LCR-метра, если история обслуживания устройства неизвестна.

Реактор не имеет внутреннего механизма износа — устройство в хорошем физическом состоянии с неповрежденными обмотками будет работать идентично новому устройству.

Подтвердите правильный суффикс перед заказом.

Серия A81L-0001 охватывает несколько значений тока и индуктивности для различных конфигураций систем привода. Суффикс 0155 идентифицирует спецификацию 46А / 0,13 мГн конкретно — соседние суффиксы в той же серии имеют другие номиналы и не являются эквивалентными заменами.

FAQ

В1: Какие конфигурации станков Fanuc CNC используют A81L-0001-0155?

Этот реактор был подтвержден как установленный на вертикальных обрабатывающих центрах с управлением Fanuc, включая Fortune VMC-55 с управлением FANUC 0i-MC. В более широком смысле, A81L-0001-0155 является правильно специфицированным реактором для конфигураций приводов Fanuc CNC, где суммарный входной ток переменного тока находится в классе 46А — как правило, для многоосевых систем среднего диапазона с комбинированным энергопотреблением сервопривода и шпиндельного привода, которое попадает в этот номинальный непрерывный ток реактора 46А.

В2: Может ли система привода работать без установленного линейного реактора?

Приводы будут функционировать без реактора в краткосрочной перспективе, но это исключает ограничение пускового тока и ослабление переходных процессов, которые он обеспечивает. Каждый цикл включения/выключения подает нерегулируемый пусковой ток на выпрямительные диоды. Переходные напряжения в сети достигают входа привода с полной скоростью нарастания.

Со временем эти нагрузки ускоряют деградацию выпрямителя и старение конденсаторов шины постоянного тока. Практическим следствием является преждевременный отказ привода — как правило, без предупреждения — а не какая-либо немедленная операционная проблема. Замена модуля усилителя привода значительно превышает стоимость обслуживания реактора.

В3: Является ли A81L-0001-0155 взаимозаменяемым с A81L-0001-0156 или A81L-0001-0157?

Нет — без инженерной проверки. 0156 рассчитан на 62А / 0,14 мГн, а 0157 — на 110А / 0,07 мГн. Каждый суффикс соответствует определенной конфигурации системы привода с различными требованиями к суммарному току и индуктивности.

Использование реактора с недостаточной мощностью (более низкий номинальный ток) чревато постоянным перегрузкой по току через обмотки. Использование другого значения индуктивности изменяет характеристики подавления гармоник и ограничения пускового тока. Всегда точно сопоставляйте суффикс номера детали со спецификацией системы привода.

В4: Как проверить подержанный A81L-0001-0155 перед установкой?

Осмотрите клеммные соединения на предмет теплового обесцвечивания или ослабленного крепежа. Измерьте сопротивление каждой из трех обмоток, чтобы подтвердить непрерывность и баланс фаз — все три должны показывать одинаковое низкое значение сопротивления.

Убедитесь в отсутствии непрерывности между обмотками или между любой обмоткой и корпусом реактора (что указывало бы на пробой изоляции). Если имеется оборудование, подтвердите индуктивность 0,13 мГн с помощью LCR-метра. Устройство, прошедшее эти проверки, будет работать идентично новому устройству.

В5: Что произойдет, если вместо него будет использован реактор той же серии с более высоким номиналом, например 0157 на 110А?

Реактор 0157 с более высоким током обеспечит достаточную пропускную способность по току, но его индуктивность (0,07 мГн) ниже, чем у 0155 (0,13 мГн). Это снижает подавление гармоник и ограничение пускового тока по сравнению с правильно специфицированным реактором.

Привод будет работать, и не возникнет немедленной неисправности, но эффективность защиты снизится по сравнению с правильной спецификацией. Для постоянной установки соответствие суффикса реактора, указанного Fanuc, системе привода является правильной инженерной практикой.
