Один новый Fanuc A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120∙ Отдельный тип MDI-устройства ∙ CNC-токарный станк / Горизонтальная компоновка / Английский / Формат малого клавиша

Номер части:A02B-0281-C120

Производитель:Корпорация FANUC (Япония)

Тип продукции:МДИ-устройство ∙ Отдельный тип (отдельный)

Серия:A02B-0281

Условия ввода оператора для автономных контроллеров FANUC

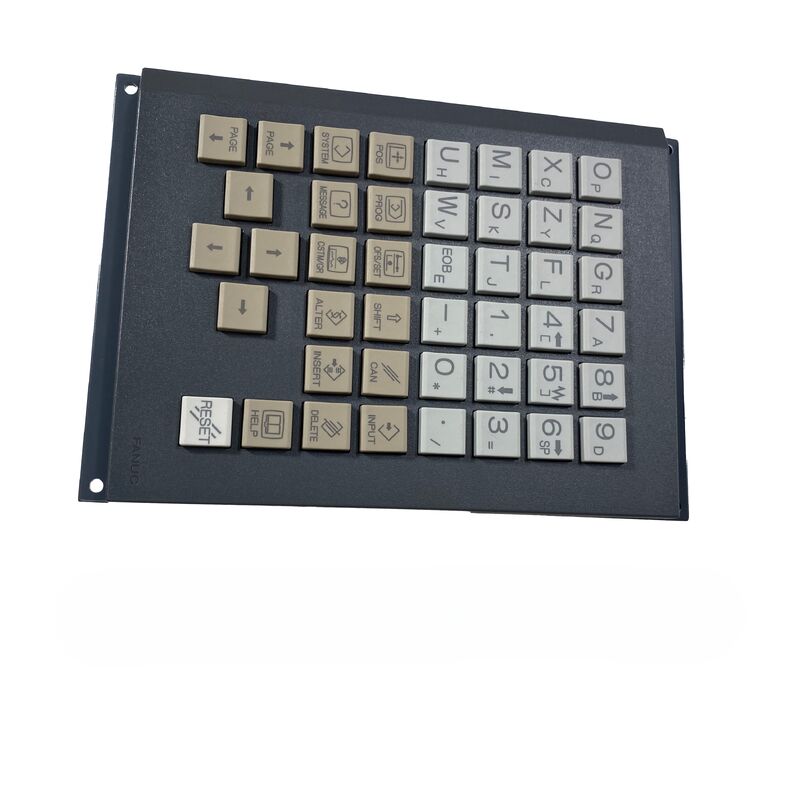

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, модифицировать параметры, ходить осями и управлять функциями машины.

Управляющие устройства FANUC i-series CNC подразделяются на две физические конфигурации: типа LCD, где дисплей и MDI объединены в одном устройстве, и самостоятельного типа,где дисплей CNC является отдельным устройством, а MDI - отдельной клавиатурой. A02B-0281-C120 представляет собой автономный МДИ, установленный на панели машины в месте, подходящем для эргономики оператора, подключенный к блоку управления CNC.

Обозначение "горизонтальное поворотное положение" определяет ориентацию клавиатуры клавиатуры для станков.панель оператора, как правило, обращена к оператору горизонтально перед рабочей зоной. Разрешение клавиш на этом МДИ оптимизировано для этой ориентации.Он отличается от MDI-вариантов станков обработки (тип M), которые используют различные конфигурации.

Основные характеристики

Варианты суффикса подтвердить перед заказом

A02B-0281-C120 существует в нескольких конфигурациях суффиксов, которые определяют точный набор ключей:

Суффикс определяет, какие клавиши физически присутствуют и помечены на клавиатуре.Подтвердить суффикс установленного MDI с его собственной этикетки перед заказом неправильный суффикс подходит CNC механически, но представляет различные ключевые этикетки и функции.

Частые вопросы

Вопрос 1: В чем разница между MDI отдельного типа и MDI, установленным на ЖК-дисплее?

На монтируемом на ЖК-дисплее компьютерном компьютере типа I серии дисплей и клавиатура MDI объединены в одно интегрированное устройство.дисплей и MDI отдельны MDI (A02B-0281-C120) соединяется с блоком управления CNC по кабелю и устанавливается независимоПервоначальная конфигурация машины определяет, какой тип является правильным; самостоятельный MDI не может заменить MDI типа, установленного на LCD, и наоборот.

Вопрос 2: Совместимо ли A02B-0281-C120 с станками обработки, а также с станками обработки?

-C120 специально сконфигурирован для станков с ЧПУ (свитка) в горизонтальной компоновке.Установка МДИ поворотного типа на станке может вызвать несоответствие ключевых функций- Проверьте тип машины перед заказом.

Вопрос 3: MDI не реагирует при нажатии клавиш. Как диагностировать ошибку?

Проверьте соединение кабеля между MDI и блок управления CNC развязанный или поврежденный кабель является наиболее распространенной причиной сбоя MDI.Проверьте PCB-коннектор A20B-1008-0510, включенный в устройство, на наличие признаков повреждения.Если кабель и соединитель подтверждены, то само клавиатура MDI требует замены.

Вопрос 4: Включает ли A02B-0281-C120 разъединительный ПКБ?

Да, устройство поставляется с небольшим разъемом PCB (A20B-1008-0510) который управляет интерфейсом между клавиатурой MDI и кабелем CNC.Подтвердить, что соединитель PCB включен и не поврежден при осмотре использованного или избыточного блока.

Q5: Какая серия CNC совместима с A02B-0281-C120?

Серия A02B-0281 MDI предназначена для FANUC i-series CNC-управлений в автономной конфигурации 16i, 18i, 21i, 0i и связанных моделей i-series, использующих отдельную архитектуру MDI.Совместимость зависит от конкретной модели ЧПУ и конфигурации панели управления- Подтвердите с помощью FANUC CNC модели машины обозначения перед заказом.
