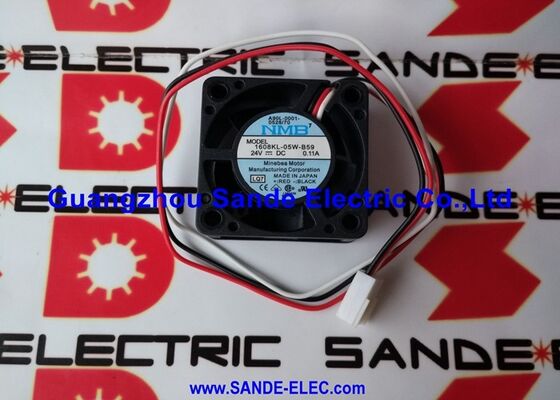

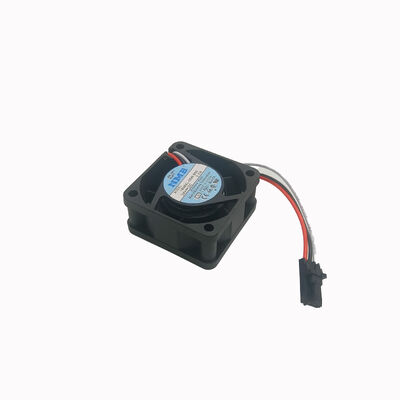

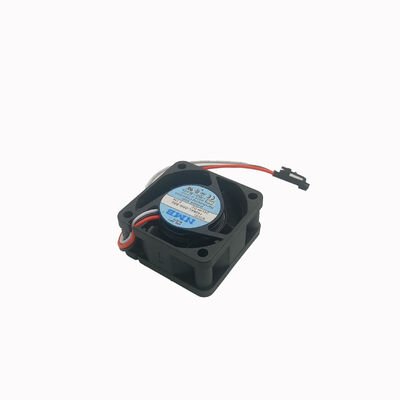

Минебеа НМБ Фан 1608КЛ-05W-B59 1608КЛ05WB59 16O8KL-O5W-B59

1608KL-05W-B59 NMB Minebea 40 мм постоянный вентилятор 24V / 9.5 CFM / 3-проводная сигнализация / шарикоподшипник / FANUC 30i / 31i / 32i CNC охлаждение

Компактный 40 мм постоянный вентилятор для охлаждения с помощью управления FANUC CNC

1608KL-05W-B59 представляет собой аксиальный вентилятор 40×40×20 мм постоянного тока NMB для 4020 (40 мм в диаметре, 20 мм в глубине) места крепления.приложения для охлаждения помещений для небольшой электроники. При 24 В и с выходом 3-проводной блокированного датчика ротора этот вентилятор специально идентифицируется как вентилятор охлаждения системы FANUC CNC, скрещивая ссылки на номер сборки FANUC A90L-0001-0528.

Форм-фактор 40 мм делает этот вентилятор невидимым в контексте больших кабинетов приводов ∙ он охлаждает отдельные модули, дисплейные сборки,и контролировать ПХБ на близком расстоянии, а не вентилировать весь шкаф.

Основные характеристики

Датчик ротора с 3-проводным блокировкой ∙ Мониторинг неисправностей вентилятора

Третий провод обеспечивает сигнал блокированного датчика ротора, что является критической особенностью для интеграции системы FANUC CNC:

Сигнализация вентилятора FANUC CNC:Управляющие устройства серии FANUC 30i, 31i и 32i контролируют скорость выхода вентилятора на третьем проводе охлаждающих вентиляторов, таких как 1608KL-05W-B59.Когда скорость вентилятора опускается ниже порога отражающий сбой подшипника или блокировку вентилятора CNC генерирует сигнализацию о сбое вентилятораЭто раннее предупреждение позволяет оператору запланировать техническое обслуживание до того, как произойдет повреждение панели управления, связанное с теплом.

Защита от блокировки ротораЕсли вентилятор полностью застрял (блокированное лезвие или захваченный подшипник), блокированный выходной ротор сигнализирует нулевую скорость.Большинство систем CNC реагируют с немедленной сигнализацией, а не ждать, пока термальная защита запустится, защищая электронику, которую охлаждает вентилятор.

Заявления

охлаждение панели управления FANUC CNC:Вентиляторы длиной 40 мм в системах управления дисплеями серии FANUC 30i/31i/32i и на местах охлаждения ЖК-панелей.

Модуль управления станками с ЧПУ:Целенаправленное охлаждение отдельных печатных плат, карт управления осью и сервоинтерфейсных плат в шкафах управления FANUC CNC.

Промышленная электроника охлаждение ПКБ:Общие применения вентиляторов 24В постоянного тока 40 мм в контроллерах промышленной автоматизации, панелях интерфейсов приводов и компактной электронике управления.

Частые вопросы

Вопрос 1: Какие модели FANUC используют 1608KL-05W-B59 (A90L-0001-0528)?

1608KL-05W-B59 подтвержден для FANUC серии 30i, 31i,и 32i конфигурации управления с помощью ЧПУ ∙ специально для блоков управления типа LCD и автономных сборов управления с помощью ЧПУ (A02B-0303-C103 и соответствующие номера сборов). Также используется в передовых конфигурациях с ЧПУ, включая 5-осевые станки обработки, системы свинцово-поворотной обработки и управления шлифовальной машиной с использованием этих серий с ЧПУ.

Вопрос 2: Какие коды сигнализации вентилятора генерирует неисправный 1608KL-05W-B59 в управляющем элементе FANUC?

Управляющие устройства FANUC CNC с мониторингом вентилятора генерируют сигналы тревоги DS0300 (остановка охлаждающего вентилятора) или эквивалентные коды сигналов тревоги системы, когда сигнал скорости вентилятора с тремя проводами указывает на нулевые обороты в минуту.Эта сигнализация отображается в виде желтого предупреждения или останавливает работу оси в зависимости от конфигурации системы.. сигнализация FANUC DS0300 в 30i/31i/32i серии управления указывает непосредственно на охлаждающий вентилятор

Вопрос 3: Есть ли разница между 1608KL-05W-B59-L00 и 1608KL-05W-B59 без суффикса?

Суффикс -L00 в системе наименования NMB определяет стандартную длину проволоки L00 обычно указывает на стандартную (без суффикса) длину проволоки..11А варианты).подтвердить текущий пересмотр, требуемый из сервисной документации системы FANUC или сравнить текущую спецификацию оригинальной этикетки вентилятора с доступными вариантами.

Вопрос 4: Можно ли установить 1608KL-05W-B59 в любой ориентации?

Да В комплектациях панелей управления FANUC, вентилятор может устанавливаться в различных направлениях в зависимости от конкретной конфигурации управления. Конструкция шарикового подшипника не ограничена ориентацией.
