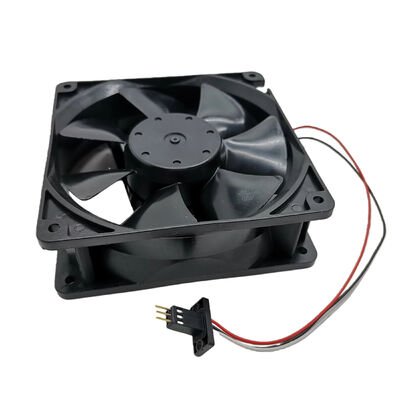

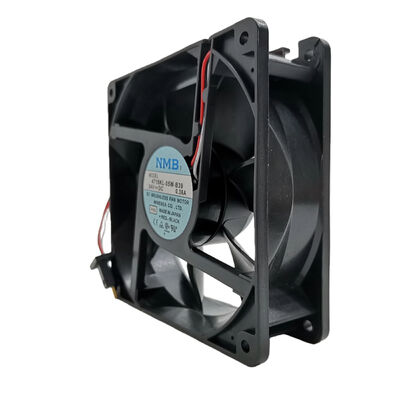

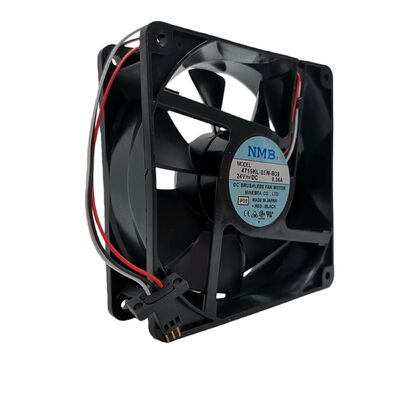

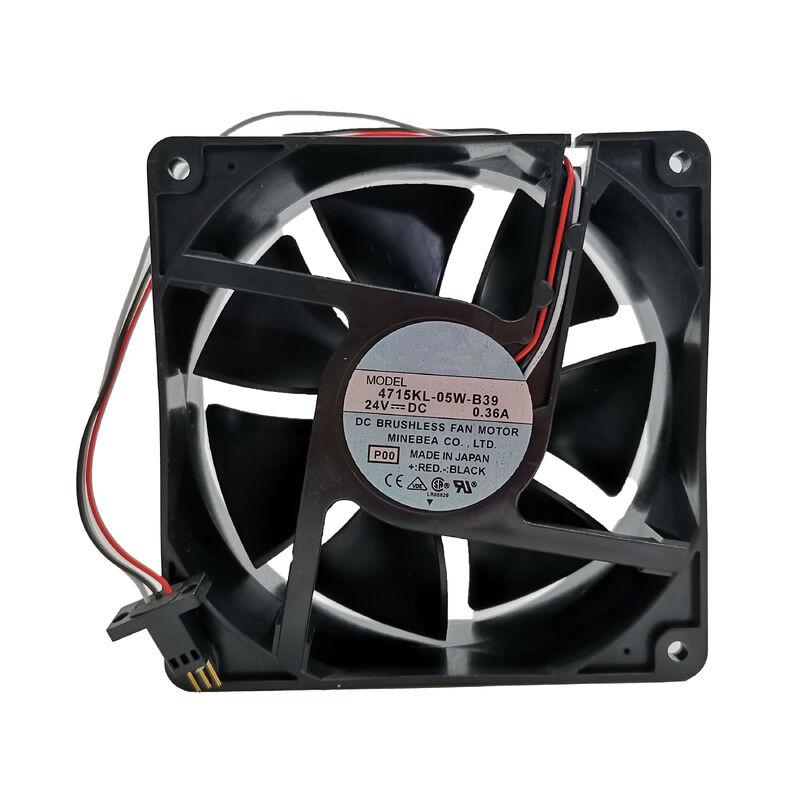

Новый охлаждающий вентилятор 4715KL-05W-B39 NMB-MAT 24 В постоянного тока 0,40 А

4715KL-05W-B39 | Охлаждающий вентилятор NMB Minebea 24 В постоянного тока — 119 мм / 108 кубических футов в минуту / 2950 об/мин / шарикоподшипник / 3-проводная сигнализация / FANUC CNC

Промышленный вентилятор NMB 24 В постоянного тока с сигналом тревоги заблокированного ротора

4715KL-05W-B39 — это осевой вентилятор охлаждения с напряжением 24 В постоянного тока от NMB Technologies — 119-мм промышленный вентилятор, обеспечивающий поток воздуха 108 кубических футов в минуту при 2950 об/мин с сигналом тревоги блокировки ротора по третьему проводу. Это не простой двухпроводной вентилятор: сигнальный провод позволяет хост-системе обнаружить неисправность вентилятора и сгенерировать неисправность до того, как оборудование, которое оно охлаждает, достигнет критической температуры.

Источник питания 24 В постоянного тока соответствует распределению питания промышленного шкафа управления — тот же источник питания 24 В, который используется для ПЛК, датчиков и управляющей электроники, что устраняет необходимость в выделенном напряжении питания для охлаждающего вентилятора.

Ключевые характеристики

3-проводной сигнал тревоги — обнаружение неисправности вентилятора

Третий провод 4715KL-05W-B39 обеспечивает сигнал тревоги блокировки ротора — особенность, которая отличает этот вентилятор от базовых 2-проводных вентиляторов охлаждения:

Как это работает:Провод аварийного сигнала выводит логический сигнал (обычно с открытым коллектором), который пульсирует с частотой, пропорциональной скорости вентилятора. Когда скорость вентилятора падает ниже примерно 50 % от номинальной скорости (из-за неисправности подшипника, заклинивания подшипника или блокировки воздушного потока), контроллер обнаруживает изменение сигнала и может выдать системный сбой или предупреждение.

Раннее обнаружение неисправностей:Выход из строя подшипников вентиляторов обычно прогрессирует постепенно: первоначальный износ подшипников приводит к снижению скорости, а затем к полному выходу из строя. Трехпроводная сигнализация позволяет системному контроллеру обнаружить это ухудшение и подать сигнал технического обслуживания до того, как катастрофический отказ вентилятора приведет к перегреву системы.

Интеграция FANUC с ЧПУ:Системы управления ЧПУ и модули сервоприводов FANUC с обозначением вентилятора FANUC A90L-0001-0509 используют выходной сигнал тревоги для генерации сигналов о неисправности вентилятора, предупреждая операторов о необходимости планового технического обслуживания до того, как произойдет повреждение, связанное с перегревом.

Приложения

Охлаждение ЧПУ FANUC и сервопривода:Замена вентиляторов в шкафах управления FANUC по каталожному номеру A90L-0001-0509 — сервоусилители, модули управления осями и блоки процессоров ЧПУ, охлаждаемые вентиляторами постоянного тока 24 В с контролем аварийных сигналов.

Корпуса промышленных приводов и инверторов:Охлаждающие вентиляторы с питанием 24 В в шкафах с частотно-регулируемым приводом, корпусах сервоусилителей и панелях управления системой автоматизации, требующих охлаждения с сигнализацией.

Серверное и телекоммуникационное оборудование:Высокопроизводительное сетевое оборудование и серверные корпуса, требующие непрерывной работы вентиляторов постоянного тока с напряжением 24 В и функцией обнаружения блокировки ротора.

Контроллеры промышленной автоматизации:Шкафы ПЛК, оборудование SCADA и промышленные компьютерные системы, требующие контролируемого охлаждения.

Часто задаваемые вопросы

В1: К чему подключается выход сигнала тревоги 4715KL-05W-B39?

Сигнал тревоги подключается к цифровому входу привода или контроллера — вход контролирует импульсный выход вентилятора. Усилители FANUC с обозначением вентилятора A90L-0001-0509 имеют специальный вход сигнализации вентилятора, который считывает сигнал третьего провода. Если частота импульсов падает ниже порога, указывающего на неисправность вентилятора, привод генерирует код неисправности вентилятора. В системах без специального входа сигнализации вентилятора сигнал может обрабатываться отдельной схемой контроля вентилятора (счетчиком или преобразователем частоты в напряжение).

Вопрос 2. Можно ли использовать 4715KL-05W-B39 в качестве 2-проводного вентилятора, оставив провод сигнализации отключенным?

Да — вентилятор будет работать нормально, если подключены только провода V+ и V−. Третий провод можно оставить неподключенным (плавающим), не влияя на работу двигателя вентилятора. Однако отсоединение провода сигнализации исключает возможность обнаружения неисправности вентилятора — неисправный вентилятор не будет генерировать сигнал тревоги, и перегрев оборудования произойдет без предупреждения.

В3: Какой диапазон температур окружающей среды применим к 4715KL-05W-B39?

Класс B39 работает в диапазоне от -10°C до +70°C (диапазон от B10 до B40). Температура хранения от -40°C до +70°C. Диапазон рабочих температур B39 рассчитан на температуру окружающей среды шкафа промышленного привода до 70°C, что может наблюдаться в плохо вентилируемых шкафах или в промышленных условиях с высокой температурой окружающей среды. В руководстве по установке привода убедитесь, что температура окружающей среды в шкафу находится в этом диапазоне.

Вопрос 4: Чем 4715KL-05W-B39 (постоянный ток, 108 куб. футов в минуту) отличается от 4715PS-20T-B30 (переменный ток, 102 куб. футов в минуту) в том же шкафу?

Оба представляют собой 120-мм вентиляторы с одинаковым потоком воздуха (108 против 102 кубических футов в минуту), отличающимся главным образом напряжением питания (24 В постоянного тока и 200 В переменного тока). Вентилятор постоянного тока обеспечивает сигнал тревоги и более широкий диапазон рабочего напряжения; вентилятор переменного тока требует прямого питания 200 В. Выбор зависит от имеющегося напряжения питания в шкафу и необходимости контроля аварийной сигнализации вентилятора. В шкафах с напряжением 24 В и 200 В для критически важного оборудования предпочтительнее использовать DC 4715KL с мониторингом сигналов тревоги.
