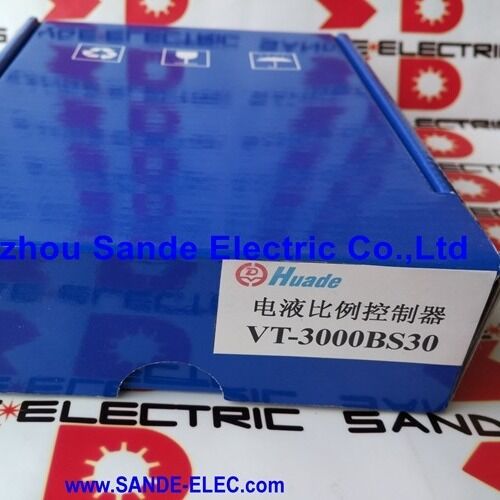

EH Электрогидравлический пропорциональный контроллер VT-3000BS30 VT3000BS30 VT-3OOOBS3O

Huade VT-3000BS30∙ Аналоговый пропорциональный амплификатор клапана ∙ 24VDC, 32-пиновая еврокарта, серия 30, выход PWM, для Huade WRZ направленные и DBEP6/3DREP6 клапаны давления

Обзор

ВHuade VT-3000BS30является плагин-аналоговой пропорциональной картой усилителя клапана, производимой Beijing Huade Hydraulic Industry Group, одним из ведущих китайских государственных производителей гидравлических компонентов,с портфелем продуктов, охватывающим пропорциональные клапаны, гидравлические насосы, двигатели и электроника управления.

VT-3000BS30 - это интерфейс кондиционирования сигнала и усиления мощности между внешней системой управления (PLC, CNC,или контроллер процесса) и пропорциональные насосные клапаны типа WRZ Huade и пропорциональные клапаны давления DBEP6/3DREP6.

Разработка продукции Beijing Huade поддерживает техническое соответствие международно признанным стандартам пропорциональных клапанов.

Серия усилителей VT-3000 имеет общую функциональную архитектуру и названия с установленным стандартом Rexroth VT-3000,который отражает инженерную методологию Huade, в которой применяются проверенные принципы проектирования для обеспечения совместимости на более широком рынке машин, использующих пропорциональные гидравлические схемы типа WRZ..

На практике VT-3000BS30 полностью совместим не только с собственным диапазоном пропорциональных клапанов Huade,но также с направленными клапанами Rexroth WRZ (до серии компонентов 6X) и клапанами давления DBEP6 / 3DREP6.

В пропорциональной гидравлической схеме карта усилителя является компонентом, который делает пропорциональное управление возможным.

Пропорциональная катушка требует токов в диапазоне нескольких сотен миллиамперов, чтобы наложить достаточно силы, чтобы пропорционально расположить катушку клапана.

С другой стороны, вывод ПЛК или контроллера обычно обеспечивает только слабый аналоговый сигнал 010V или ±10V, который не имеет достаточного тока, чтобы напрямую управлять соленоидом.

VT-3000BS30 принимает слабый сигнал управления, обрабатывает его через схему рампы и шага и доставляет правильно сформированный сигнал,точно регулируемый ток к катушкам электронодов через две ступени выхода PWM.

VT-3000BS30 от Huade широко используется в китайских промышленных машинах, металлургическом оборудовании, инструментальных машинах, прессовых линиях, горных машинах, инженерном оборудовании,и гидравлические силовые установки в отраслях, где пропорциональный диапазон клапанов Huade был определен.

Учитывая сильные позиции Huade на внутреннем рынке и ее долгую историю поставок китайским государственным предприятиям в металлургии, обороне и тяжелой промышленности,VT-3000BS30 стал стандартным элементом технического обслуживания для объектов, работающих с гидравлическими системами, оборудованными Huade, по всему Китаю и на рынках, где используется китайское гидравлическое оборудование..

Основные характеристики

Пекинская Хуаде Продукция

Пекинская группа гидравлической промышленности Huade была создана в рамках развития Китая независимых гидравлических технологий,и превратился в одного из крупнейших в стране специализированных производителей гидравлических компонентовОсновные продуктовые линейки: гидравлические клапаны управления (направление, давление, поток), осевые поршневые насосы и двигатели,и пропорциональной электроники управления охватывают весь спектр требований промышленной гидравлической системыПродукция Huade используется в металлургии, машиностроении, военном/оборонном оборудовании, судостроении, химической обработке, аэрокосмической промышленности, машиностроении,и строительного оборудования по всему Китаю и на международном уровне.

Серия усилителей VT-3000 входит в портфолио электронной системы управления пропорциональными клапанами Huade, предназначенной для работы в прямой комбинации с семейством пропорциональных направленных клапанов WRZ компании.

VT-3000BS30 специально предназначен для больших размеров клапанов WRZ (4WRZ10, 4WRZ16, 4WRE25, 4WRZ32)четырёхнаправленные пропорциональные направленные клапаны, при которых электроника управления должна управлять двумя электроноидными катушками для двунаправленного позиционирования катушки без обратной связи электрического положения.

Как VT-3000BS30 управляет пропорциональным клапаном

Положение катушки пропорционального клапана определяется чистой магнитной силой от двух соленоидных катушек. Катушка А движет катушкой в одном направлении; катушка В движет ее в другом.При равновесии (нулевая команда), обе катушки находятся на минимальном токе (только на дитре), а катушки сосредоточены силой пружины.Отрицательная команда активирует катушку В..

VT-3000BS30 выполняет эту конверсию в несколько этапов. Вводный командный сигнал (от аналогового выхода ПЛК, потенциометра оператора или предварительно установленной ссылки) подается на сумматор,который объединяет его с любым активным предварительно установленным значением команды от R1 R4Затем генератор рампы сглаживает любое изменение шага в суммированном сигнале, преобразуя резкий входный прыжок в постепенную рампу с настроенной скоростью.Генератор функции шага добавляет краткий токовой толчок в момент, когда команда активируется, преодолевая статическое трение катушки клапана, чтобы обеспечить немедленное, чистое движение без колебаний.

Полученный обрабатываемый сигнал питает две ступени выхода тока, каждая из которых управляет одной катушкой электрогона через переключатель PWM на частоте 160 ≈ 180 Гц.

Высокочастотный переключающий ток (дитер) поддерживает катушку в непрерывном микродвижении, предотвращая ее застой в любом положении и обеспечивая гладкое,повторяемое расположение по всему диапазону движения клапана.

Четыре значения команды и выбор реле

Одной из наиболее практичных функций VT-3000BS30 для интеграции с машинами является архитектура четырех предварительно установленных командных значений.Потенциометры R1 - R4 определяют независимое значение команды, скорость потока или уровень давления, соответствующий заранее определенному состоянию машины. ПЛК машины выбирает между этими четырьмя предварительно установленными значениями, закрывая соответствующий контакт реле (K1K4).

Светодиодные индикаторы H1H4 на передней панели подтверждают, какое значение команды в настоящее время активно.

Эта архитектура особенно подходит для машин с дискретными режимами работы: пресс-машины, которые переходят между быстрым подходом, силой нажатия, удерживающим давлением и ретракцией;системы гидравлического зажима для станков-инструментов с определенными положениями зажима и разжима; или оборудования для обработки материалов с различными медленными и быстрыми скоростями.

В этих приложениях четыре предварительно установленных значения команды исключают необходимость в истинном переменном аналоговом эталонном сигнале, PLC просто выбирает соответствующий предварительно установленный контактный выход.

Реле K5 обеспечивает вход на обход рампы. Когда K5 закрыт, генератор рампы отключается, и изменения команд производят мгновенные выходное переход.

Это используется, когда требуется быстрая реакция клапана между уже загруженными рабочими состояниями, например, аварийные остановки, где постепенное замедление менее важно, чем немедленная реакция клапана.

Инсталляция, проводка и эксплуатационные примечания

VT-3000BS30 устанавливается в стандартный держатель еврокарты (держатель одной карты Huade VT 3002-2X/32 или эквивалент).Основные правила установки для надежной работы:

Выключение электричества перед вставкой/выводом.Карту никогда нельзя вставлять в держатель карты или снимать с него при включенном питании.

Индуктивность катушки соленоида генерирует пик обратного электромагнитного поля при внезапном прерывании выхода, достаточный для повреждения выходных транзисторов карты, если выход включен во время горячего обмена.

Разделение кабеля и сигнала.Кабели ввода командного сигнала (обычно 0 ̊10В или ±10В от ПЛК) должны быть проложены отдельно от электросетевой электропроводки.

Работа сигнальных и электромобильных кабелей в одном и том же канале вводит помехи от электродвигателя в путь командного сигнала, вызывая нестабильное или колеблющееся поведение клапана.

Золотые контактные реле для К1 ≈ К4.Контакты реле, которые выбирают значения команды, переключают токи сигнала на уровне миллиампер.

Позолоченные контакты поддерживают постоянное, почти нулевое сопротивление контакта, обеспечивая надежный выбор значения команды на протяжении всего срока службы системы.

Только с медленным зажиганием.Зажигалка 5×20 мм, 2,5 А должна быть медленнодувным типом. Быстродувный зажигалка при том же номинальном токе будет запускаться на входящем токе, когда впервые заряжаются соленоиды, вызывая неудобные перерывы.Всегда заменить указанным типом.

Частые вопросы

Вопрос 1: VT-3000BS30 является продуктом Huade, но иногда он перечисляется с перекрестными ссылками на Rexroth.

Для совместимости клапанов: да.

VT-3000BS30 может управлять пропорциональными направленными клапанами Rexroth WRZ (до серии 6X) и клапанами давления Rexroth DBEP6 / 3DREP6 с тем же функциональным результатом, что и карта Rexroth VT-3000,поскольку электрический интерфейс и принцип работы соленоида одинаковы.

Для держателя карты и интерфейса схемы: формат 32-конечной еврокарты и присвоение пин следуют одному стандарту, что делает физическую замену простой в большинстве установок.Устройства Huade VT-3000BS30 широко используются в качестве запасных частей для карт VT-3000 в существующих машинах независимо от оригинальной марки клапана, и эта практика хорошо зарекомендовала себя на китайском рынке промышленного обслуживания.

Вопрос 2: Карта поставляется с 5-секундным временем прохождения. Как ее следует настроить для более быстрого цикла машины?

Джамперы J5 и J6 на ПКБ переключают время на подъезде между двумя заводскими значениями, обычно 1 секунда и 5 секунд.Всегда меняйте настройки прыжка с отключенным питанием и карту из держателя.

Некоторые варианты поддерживают внешний потенциометр времени, подключенный к назначенным карточным булавкам для непрерывно регулируемого времени на подъеме от 0,03 до 5 секунд.Ссылка на техническую документацию Huade VT-3000 для точной конфигурации прыжка и булавки для варианта BS30.

Обратите внимание, что более быстрое время на подъеме приводит к более резкому ускорению и замедлению в гидравлическом приводе,которые могут увеличить пики давления проверять, что рельефный клапан гидравлической цепи и размер труб могут вместить увеличенную скорость повышения давления.

Вопрос 3: Что указывают светодиоды H1H4 и как их следует использовать для диагностики неисправностей?

Светодиод H1 по H4 освещается, чтобы показать, какое из четырех командных значений (R1 R4) в настоящее время выбирается через входы реле K1 K4.должно быть включено только одно светодиодное светило за раз;, соответствующее состоянию активной машины.

Если светодиод не включен, то значение команды не выбирается, а выход - на нулевом уровне (с централизованным спиралем, без потока).

Если одновременно включено несколько светодиодов, то закрываются несколько контактов реле и суммируются соответствующие значения команды. Это обычно непреднамеренно и приводит к неправильному положению клапана.

Светодиод сигнализации об отказе (отдельный от H1H4) указывает на то, что карта обнаружила внутреннее состояние отказа и выход отключен.

Вопрос 4: Карта включает в себя генератор шаговой функции. При каких обстоятельствах его следует регулировать или отключать?

Генератор ступенчатой функции обеспечивает кратковременное превышение тока при первом выборе значения команды, помогая катушке клапана преодолевать статическое трение и чисто перемещаться через мертвую зону.В большинстве стандартных приложений, настройки на фабрике не должны подвергаться настройке.

Если на станке наблюдается кратковременный скачок давления или превышение скорости в тот момент, когда применяется команда клапана, предполагающая слишком агрессивную функцию шага, амплитуда шага может быть уменьшена.

Если при переключении команды на станцию появляется колебание или мертвая зона, предполагающая недостаточную функцию шага, амплитуда может быть увеличена.

Функцию шага отключают только в тех случаях, когда гидравлическая схема особенно чувствительна к любому преходящему превышению тока, например, к очень низким давлениям.

Вопрос 5: VT-3000BS30 Huade используется для клапанов WRZ Huade. Чем он отличается в применении от VT-3013BS30 и VT-3014BS30, также в семействе Huade VT-3000?

В диапазоне усилителей Huade VT-3000 различные варианты суффиксов обслуживают различные типы клапанов в линейке продуктов.

VT-3000BS30 предназначен для больших пропорциональных направленных клапанов WRZ с пилотным управлением (4WRZ10 до 4WRZ32) и для клапанов давления DBEP6 / 3DREP6.

VT-3013BS30 и VT-3014BS30 сконфигурированы для пропорциональных направленных клапанов 4WRA6 и 4WRA10 с прямым управлением,клапаны с прямым приводом с требованиями к электромобильному току и динамическими характеристиками, отличающимися от диапазона WRZ с пилотным управлением.

Всегда проверяйте тип клапана и спецификацию его электроника по отношению к варианту усилителя перед заменой;использование неправильного варианта VT-3000 для данного типа клапана приведет к неправильному уровню тока и потенциально нестабильному или не реагирующему поведению клапана;.
