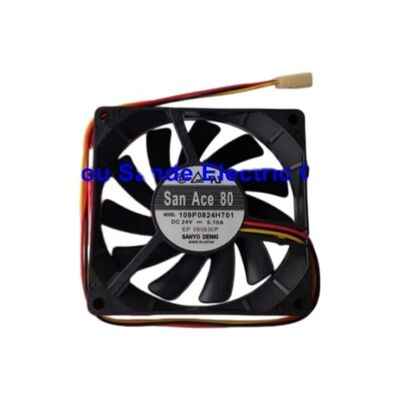

Sanyo Denki Fan 3-проводная DC24V 0.10A SanAce80 109P0824H701 в наличии 1O9PO824H7O1

109P0824H701 | Тонкий вентилятор Sanyo Denki San Ace 80 — 80×80×15 мм / 24 В / 32,1 CFM / 31 дБ / шарикоподшипник / UL/CSA/TUV

San Ace 80 Slim — тихая работа при глубине 15 мм

109P0824H701 — это тонкий 80-мм вентилятор Sanyo Denki из серии San Ace 80 — трубчатый осевой вентилятор глубиной 15 мм, обеспечивающий производительность 32,1 CFM при тихом уровне шума 31 дБ(А) при питании 24 В. Глубина 15 мм является определяющей характеристикой: если стандартные 80-миллиметровые вентиляторы имеют глубину 25 или 38 мм, 109P0824H701 подходит для неглубоких корпусов, узких вентиляционных щелей и панелей с ограниченным пространством, где 80-мм вентилятор стандартной глубины не сможет пробраться.

Потребляемая мощность 2,4 Вт и потребляемый ток 100 мА делают этот вентилятор одним из наиболее эффективных 80-мм промышленных вентиляторов, что актуально там, где несколько вентиляторов используют источник питания 24 В с ограниченным общим током.

Ключевые характеристики

3-проводной датчик скорости — тахометр для мониторинга

На третий провод выводится сигнал тахометра (датчика импульсов), пропорциональный скорости вращения вентилятора:

Мониторинг скорости:Выход тахометра позволяет хост-системе отслеживать фактическую скорость вращения вентилятора, подтверждая, что вентилятор работает на правильной скорости, и обнаруживая постепенное снижение скорости из-за износа подшипника до полного выхода из строя.

Сигнал неисправности вентилятора:Системы с контролем неисправности вентилятора используют сигнал тахометра для обнаружения неисправности вентилятора. При 3100 об/мин частота импульсного выхода составляет примерно 103 Гц (при двух импульсах на оборот) — вполне в пределах возможностей стандартных входов таймера микроконтроллера.

Приложения

Серверное и дата-центрное оборудование:Охлаждение блейд-серверов, серверные корпуса высотой 1U и 2U и сетевое оборудование с тонкими 80-мм вентиляторами в стойках с ограниченной высотой.

Телекоммуникационная инфраструктура:Электроника базовой станции, оборудование центрального офиса и сетевое шасси операторского класса требуют тонких вентиляторов с длительным сроком службы и тахометрического мониторинга.

Промышленные панели управления:Охлаждение, монтируемое на панели, в контроллерах автоматизации, приводной электронике и корпусах промышленных компьютеров с ограниченной глубиной полости вентилятора.

Электроника медицинского оборудования:Блок питания и охлаждение электроники в компактных медицинских устройствах, где требуется тихая работа (31 дБ) и сертификация UL.

Часто задаваемые вопросы

Вопрос 1: Почему стоит выбрать 109P0824H701 глубиной 15 мм вместо 80-мм вентилятора глубиной 25 мм?

Основная причина — физическая: при имеющейся глубине полости вентилятора 15–24 мм 25-мм вентилятор не помещается. Модель 109P0824H701 также тише многих 25-мм вентиляторов при том же напряжении: уровень шума 31 дБ(А) отражает меньшую нагрузку на лопасти тонкой крыльчатки. Компромисс: меньший воздушный поток, чем у полноразмерного вентилятора при аналогичном напряжении. Прежде чем выбирать тонкий вариант, убедитесь, что уменьшенный CFM соответствует тепловым требованиям.

В2: На чем основан срок службы 40 000 часов?

Срок службы Sanyo Denki составляет 40 000 часов при предполагаемой рабочей температуре. Более высокая температура окружающей среды сокращает срок службы смазки подшипников — при температуре окружающей среды 60°C фактический срок службы может быть значительно короче, чем при 25°C. В установках, где температура окружающей среды в полости вентилятора повышена (30–50°C), срок службы пропорционально сокращается. Плановая замена при очередном плановом ТО предпочтительнее эксплуатации до отказа.

В3: Значительно ли влияет минимальное рабочее напряжение 14 В на производительность?

При напряжении 14 В (58% от номинального напряжения 24 В) вентилятор работает со скоростью примерно 1800 об/мин — значительно ниже номинальной скорости, при этом поток воздуха снижается. Минимум 14 В — это нижний предел запуска и работы: вентилятор надежно запускается и поддерживает вращение при напряжении 14 В, но для номинальной производительности 3100 об/мин и производительности 32,1 куб. фут/мин требуется 24 В. Верхний предел 27,6 В (115 % от 24 В) обеспечивает безопасную работу в условиях переходного перенапряжения.

Вопрос 4: Является ли 109P0824H701 прямой заменой других вентиляторов 80×80×15 мм того же класса напряжения?

Физическая совместимость требует соответствия размеров лицевой панели 80×80×15 мм и источника питания 24 В постоянного тока. Электрическая совместимость требует, чтобы 3-проводной разъем нового вентилятора совпадал с ответным разъемом оборудования — некоторые вентиляторы используют другие корпуса разъемов. Убедитесь, что направление вращения лопастей соответствует исходному: изменение направления воздушного потока снижает эффективное охлаждение. Варианты серии Sanyo Denki San Ace 80 охватывают широкий диапазон скоростей и уровней воздушного потока, занимая одну и ту же площадь 80 × 80 × 15 мм.
