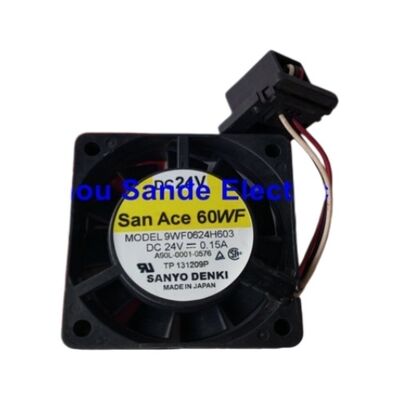

Sanyo SanAce60WF DC 24V 0.15A Вентилятор водонепроницаемый 9WF0624H603 9WFO624H6O3

ФАНУК 9WF0624H603 | Охлаждающий вентилятор системы, 24 В постоянного тока — 0,15 А / 60 × 60 × 20 мм / Шкафы с ЧПУ и приводами FANUC

Управление температурным режимом для аппаратного обеспечения управления FANUC

9WF0624H603 — это бесщеточный охлаждающий вентилятор с напряжением 24 В постоянного тока стандартного форм-фактора 60×60×20 мм, который используется во всех блоках управления с ЧПУ компании FANUC, модулях сервоусилителей и панелях оператора для поддержания рабочих температур в номинальных пределах. При токе 0,15 А, потребляемом от источника питания 24 В (3,6 Вт), он обеспечивает обдув тепловыделяющей электроники без значительного энергопотребления.

Вентиляторы охлаждения являются изнашиваемыми элементами в системах управления FANUC. Износ подшипников в двигателе вентилятора является одним из наиболее распространенных предотвратимых событий технического обслуживания при обслуживании шкафов с ЧПУ: вентилятор, который замедляется или работает с перебоями, позволяет постепенно повышать температуру, вызывая снижение производительности или срабатывание сигнализации до того, как произойдет полное тепловое отключение. Многие устройства с ЧПУ и усилители FANUC отображают коды аварийных сигналов вентилятора охлаждения, когда скорость вентилятора падает ниже порогового значения; другие обнаруживают неисправность вентилятора только по тепловой перегрузке.

Замена 9WF0624H603 при первых признаках повышенного шума, уменьшения воздушного потока или кода неисправности вентилятора значительно менее разрушительна, чем устранение неисправности привода, вызванной перегревом.

Ключевые характеристики

Примечания по установке и замене

9WF0624H603 подключается к источнику питания 24 В главного устройства через кабельный разъем. Перед установкой нового вентилятора убедитесь, что тип разъема и расположение контактов соответствуют разъему вентилятора устройства. Питание 24 В должно поступать от правильного источника в системе управления — не подключайтесь к источнику питания с неправильным номиналом.

Установите вентилятор в той же ориентации, что и исходный — направление воздушного потока (впускной или выпускной) имеет значение для эффективного охлаждения. Большинство панельных и приводных вентиляторов FANUC продувают воздух через тепловыделяющие компоненты со стороны всасывания. Изменение направления вращения вентилятора значительно снижает эффективность охлаждения.

После установки включите систему и убедитесь, что новый вентилятор вращается сразу при запуске. Вентилятор, который колеблется при запуске, изначально имеет неисправность подшипника — замените его еще раз, прежде чем запускать систему.

Часто задаваемые вопросы

В1: Как часто следует заменять охлаждающий вентилятор FANUC?

FANUC обычно рекомендует заменять охлаждающие вентиляторы каждые 2–3 года в обычных условиях непрерывного производства или при первых признаках шума подшипников, снижения скорости или появления кода тревоги вентилятора. В условиях высокой температуры окружающей среды или на производственных линиях, работающих в несколько смен, разумно проводить более раннюю проверку и замену.

Вопрос 2: ЧПУ показывает сигнал тревоги вентилятора охлаждения. Означает ли это, что 9WF0624H603 полностью остановился?

Не обязательно — цепи сигнализации вентилятора FANUC обнаруживают, когда скорость вентилятора падает ниже порогового значения, что может произойти до полной остановки вентилятора. Вентилятор, работающий на половинной скорости, по-прежнему потребляет ток, но может не обеспечивать достаточный поток воздуха. Замените вентилятор при появлении аварийного сигнала, а не дожидайтесь полного отказа.

Вопрос 3. Является ли 9WF0624H603 специфичным для FANUC или его можно заменить стандартным 60-мм вентилятором постоянного тока, напряжением 24 В?

9WF0624H603 — это вентилятор, рекомендованный компанией FANUC, с определенным разъемом и ориентацией. В некоторых приложениях можно использовать стандартный бесщеточный вентилятор диаметром 60 мм, напряжением 24 В постоянного тока с эквивалентным воздушным потоком, если разъем и направление воздушного потока совпадают. Однако оригинальный вентилятор FANUC обеспечивает правильную установку разъема и соответствует исходной проектной спецификации. Перед заменой блока стороннего производителя подтвердите тип разъема и направление воздушного потока.

Вопрос 4: Вентилятор работает, но привод по-прежнему выдает сигнал тревоги по перегреву. Что следует проверить?

Убедитесь, что вентилятор обеспечивает достаточный воздушный поток — вентилятор, который вращается медленно из-за частичного выхода из строя подшипника или засорения входного/выходного отверстия, может не перемещать достаточно воздуха, несмотря на то, что кажется, что он работает. Убедитесь, что входное отверстие вентилятора не заблокировано мусором или кабелями. Убедитесь, что общая циркуляция воздуха в шкафу привода достаточна, а температура окружающей среды находится в пределах указанного диапазона привода.

Вопрос 5: Откуда получен 9WF0624H603?

Через авторизованные сервисные каналы FANUC и рынок запасных частей FANUC — поставщиков услуг ЧПУ и специалистов по техническому обслуживанию приводов. Проверьте обозначение модели 9WF0624H603 на этикетке установленного вентилятора. Вентиляторы одинаковых размеров, но с разным напряжением или типами разъемов несовместимы.
