Омрон LY2N-J | Силовое реле DPDT серии LY — 10 А / 250 В переменного тока / 8-контактный разъем / светодиодный индикатор / дугозащитный барьер

DPDT, светодиодный индикатор и дугогасительный барьер, рассчитанный на напряжение 2000 В переменного тока

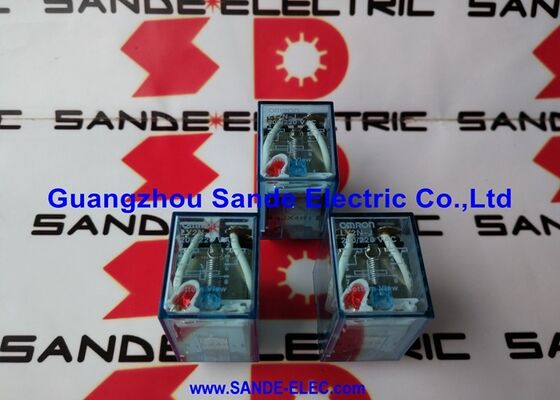

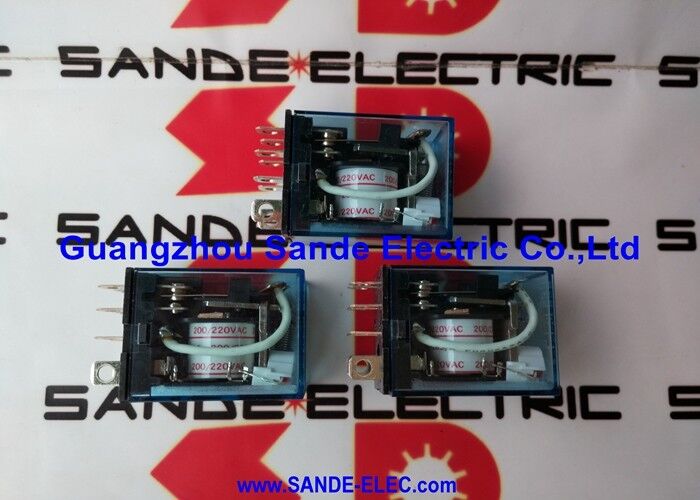

LY2N-J — это оснащенный светодиодами вариант силового реле LY2N компании Omron — суффикс «J» указывает на встроенный индикатор работы, который загорается, когда на катушку подается напряжение. Это визуальное подтверждение состояния полезно в панельных конструкциях, где срабатывание реле должно быть видно без испытательного оборудования. Дуговой барьер обеспечивает диэлектрическую прочность переменного тока 2000 В между разомкнутыми контактами, охватывая условия переключения, когда переходные процессы высокого напряжения вызывают беспокойство.

Конфигурация контактов DPDT (двухполюсный двойной перекидной) обеспечивает два независимых набора переключателей от одной катушки реле. Каждый комплект включает в себя один нормально разомкнутый и один нормально закрытый контакт, переключающиеся независимо при номинальной нагрузке. При практической проводке панели DPDT охватывает цепи, в которых требуется как замыкающий контакт (для подачи питания на нагрузку), так и размыкающий контакт (для обратной связи или блокировки) от одного и того же реле — два отдельных однополюсных реле заменены одним блоком DPDT.

Формат 8-контактного подключаемого модуля имеет ту же физическую площадь и расположение клемм, что и реле серии MY компании Omron. Панель, уже использующая релейные розетки MY (PYF08A), поддерживает LY2N-J без каких-либо изменений проводки. При заказе необходимо указать напряжение катушки — корпус и контакты реле одинаковы для всех вариантов напряжения; меняется только обмотка катушки.

Ключевые характеристики

LY против MY — уровень мощности и физический размер

LY2N-J подходит к разъемам PYF08A, которые также совместимы с реле Omron MY. Ключевым отличием является мощность: серия LY представляет собой реле общего назначения Omron с большим током (номинальный ток контактов 10 А), тогда как серия MY обычно рассчитана на более низкие токовые нагрузки. Для цепей, коммутирующих нагрузку 10 А — пускатели электродвигателей, нагреватели, электромагнитные клапаны при полном токе катушки — номинал контакта LY2N-J является подходящей спецификацией.

Часто задаваемые вопросы

Вопрос 1: Какая розетка требуется для LY2N-J и совместима ли она с релейными розетками MY?

В LY2N-J используется 8-контактный формат разъема, совместимый с разъемами PYF08A (крепление на направляющую/переднее подключение), PYF08A-E (тип защиты пальцев), PY08 (заднее подключение) и PY08QN. Расположение контактов такое же, как и у реле серии MY, поэтому существующие гнезда реле MY подходят для LY2N-J напрямую, без изменений проводки.

Вопрос 2: Что означает суффикс «J» на LY2N-J?

Суффикс J обозначает вариант светодиодного индикатора работы. Когда на катушку реле подается напряжение, загорается светодиод, обеспечивая видимое подтверждение состояния реле с передней стороны панели. База LY2N без -J не несет индикатора. Дополнительные опции суффикса включают подавление диодов, кнопку «нажми для проверки» и раздвоенные контакты для конкретных приложений.

В3: Как указывается напряжение катушки при заказе?

Напряжение катушки не включено в базовый номер детали LY2N-J. При заказе укажите номинальное напряжение катушки — например: LY2N-J DC24 для катушки постоянного тока 24 В или LY2N-J AC220/240 для катушки переменного тока 220/240 В. Корпус реле одинаков для всех вариантов напряжения; обмотка катушки другая. Перед заказом подтвердите напряжение питания панели.

В4: Какой материал контактов у LY2N-J?

Контакты из серебряного сплава. Для стандартных резистивных и индуктивных промышленных нагрузок при 10 А/250 В переменного тока подходят контакты из серебряного сплава. Для переключения сигналов очень низкого уровня (менее 1 А, ниже 24 В), где надежность контактов имеет значение, рассмотрите варианты раздвоенных контактов Omron или типы реле, специально предназначенные для переключения микронагрузок.

В5: Может ли LY2N-J одновременно переключать нагрузки переменного и постоянного тока на разных полюсах?

Да. Два набора контактов DPDT электрически независимы — каждый переключает свою цепь на свое напряжение. Один нормально разомкнутый контакт может коммутировать нагрузку переменного тока, в то время как нормально закрытый контакт того же реле обеспечивает сигнал обратной связи постоянного тока при условии, что каждая цепь остается в пределах номинальных пределов для каждого контакта.
