3106KL-05W-B59 | Тонкий вентилятор постоянного тока NMB Minebea, 80 мм — 24 В / 32,8 куб. футов в минуту / 3000 об/мин / шарикоподшипник / 70 000 часов / FANUC A90L-0001-0422

Тонкий вентилятор NMB 80 мм — долговечное промышленное охлаждение при глубине 15 мм

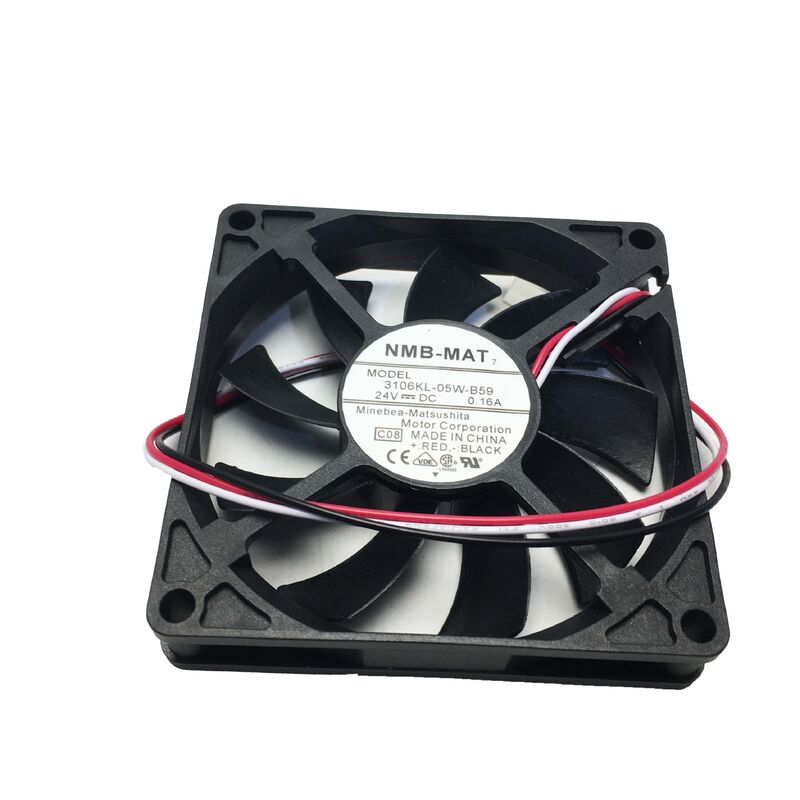

3106KL-05W-B59 — это тонкий осевой вентилятор постоянного тока размером 80×80×15 мм от NMB Technologies — одного из самых признанных производителей вентиляторов в отрасли. Небольшая глубина (15 мм) делает этот вентилятор стандартным выбором для неглубоких панелей, телекоммуникационных шасси, серверного оборудования и промышленного оборудования, где стандартные 80-мм вентиляторы глубиной 25 мм или 38 мм превышают доступную монтажную глубину.

Выдающимся показателем этого вентилятора является его срок службы: 70 000 часов (L10 при 25°C), что является исключительным показателем для промышленного вентилятора диаметром 80 мм. При непрерывной работе 24 часа в сутки, 7 дней в неделю это соответствует примерно 8 годам теоретически безотказной работы — прямо важная характеристика для промышленного оборудования, которое работает непрерывно без периодов регулярного технического обслуживания.

Ключевые характеристики

3-проводной датчик блокировки ротора

Третий провод обеспечивает выход датчика блокировки ротора, что позволяет хост-системе контролировать работу вентилятора:

В системах FANUC:Системы управления и усилители ЧПУ FANUC с кодом вентилятора A90L-0001-0422 контролируют сигнал скорости третьего провода. Когда сигнал падает до нуля (вентилятор остановлен), система управления генерирует сигнал неисправности вентилятора, предупреждая операторов до того, как нагрев достигнет критического уровня.

В промышленном оборудовании сторонних производителей:Любая система с входом тахометра вентилятора может контролировать выходную скорость 3106KL-05W-B59 для контроля состояния вентилятора. Третий провод также можно оставить неподключенным в двухпроводных системах, где не требуется мониторинг неисправностей.

Приложения

Охлаждение сервоусилителя серии FANUC Alpha:Замена внутреннего вентилятора охлаждения в модулях сервоусилителя (SAM), модулях усилителя шпинделя (SPM) и модулях питания (PSM) серии FANUC Alpha — поддержание теплового режима в этих модулях привода с ЧПУ с высокой нагрузкой.

Промышленное телекоммуникационное оборудование:Неглубокое расположение 80-мм вентилятора в телекоммуникационном стоечном оборудовании, электронике базовых станций и сетевом оборудовании операторского класса.

Шкафы привода станков с ЧПУ:Целенаправленное охлаждение модулей внутри корпусов для приводов — небольшая глубина 15 мм соответствует стандартным монтажным позициям шириной 80 мм в компактных корпусах для приводов.

Часто задаваемые вопросы

В1: Какой код неисправности FANUC при выходе из строя 3106KL-05W-B59 (A90L-0001-0422)?

Модули сервоусилителя FANUC генерируют сигнал SV0430 (вентилятор остановлен) или сигнал тревоги о перегреве усилителя при выходе из строя охлаждающего вентилятора. Вентилятор A90L-0001-0422 в сервомодулях серии Alpha напрямую активирует защиту усилителя — ухудшение охлаждения из-за неисправного вентилятора обычно предшествует сигналу тревоги с периодическими предупреждениями о перегреве при высокой нагрузке перед полным отказом вентилятора.

Вопрос 2: Корпус вентилятора 3106KL-05W-B59 такой же, как у Panaflo FBK08T24HS?

Да — вентиляторы FANUC A90L-0001-0422 были получены как от NMB (3106KL-05W-B59), так и от Panaflo (FBK08T24HS). Оба вентилятора размером 80×80×15 мм, 24 В постоянного тока, с 3-проводным выходом с блокировкой ротора, обслуживают одни и те же позиции модуля FANUC. В качестве замены допускается версия любого производителя; Перед установкой убедитесь, что разъем соответствует разъему вентилятора конкретного модуля FANUC.

Вопрос 3: Чем 3106KL-05W-B59 (80 мм) отличается от 1608KL-05W-B59 (40 мм) в экосистеме охлаждения FANUC?

Оба представляют собой тонкие вентиляторы постоянного тока NMB с 3-проводными датчиками блокировки ротора для систем FANUC: 3106KL-05W-B59 — вариант 80 мм (32,8 кубических футов в минуту, FANUC A90L-0001-0422), а 1608KL-05W-B59 — вариант 40 мм (9,5 кубических футов в минуту, А90L-0001-0528). Они обслуживают разные позиции модулей в системах FANUC с ЧПУ — проверьте в руководстве по техническому обслуживанию конкретного модуля FANUC, какой номер вентилятора требуется.

Вопрос 4. Может ли 3106KL-05W-B59 работать от источника питания 12 В в оборудовании, питающемся только 12 В?

В диапазон рабочего напряжения 10–27,6 В входит напряжение 12 В — вентилятор запустится и будет работать при напряжении 12 В. При напряжении 12 В (50 % от 24 В) вентилятор работает со скоростью примерно 1500 об/мин (50 % от 3000 об/мин), обеспечивая примерно 16–18 кубических футов в минуту — примерно половину номинального воздушного потока. Для приложений, требующих полной производительности 32,8 CFM, требуется напряжение 24 В. Минимум 10 В гарантирует надежный запуск и продолжительную работу при этом более низком напряжении.
