Киосанный очистительный предохранитель 25LKA75B

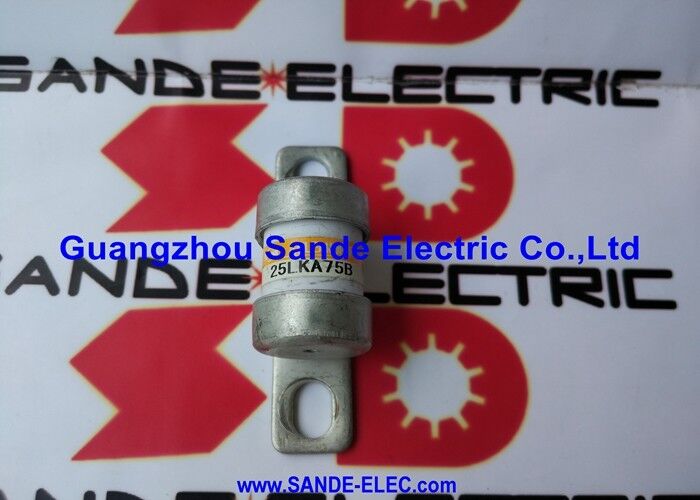

HINODE 25LKA75B. Быстродействующий защитный предохранитель полупроводников 75A / AC250V / DC350V / 100kA

Сжигатель для полупроводников Почему стандартные сжигатели не подходят

Для полупроводниковых устройств IGBT используются устройства, которые обеспечивают защиту кабелей и двигателей.тиристоры, MOSFET, и диоды в инверторах, приводах и источниках питания, что время реакции слишком медленно.

Полупроводниковые устройства могут быть уничтожены отказным током в микросекундах, задолго до того, как обычное защитное устройство начало открываться.

25LKA75B должны быть оценены и протестированы на скорость очистки подцикла. Блокировщик прерывает ток отказа в течение части полуцикла переменного тока, прежде чем полупроводник поглотит достаточно энергии для повреждения.

25LKA75B - это номинальный ток 75A в серии 25LKA/25LKB, ориентированный на небольшие и средние инверторы, UPS и схемы питания, работающие до 250VAC или 350VDC.

Основные характеристики

Критическое число для координации полупроводников

Значение I2t - это энергия, пропускаемая предохранителем во время сбоя, √ интеграл тока в квадрате со временем от начала сбоя до прерывания цепи.Это цифра производители полупроводниковых устройств используют для указания их компонента выдерживают способность.

Для 25LKA75B:

• Предуходная I2t = 360 A2sЭто минимальный энергокоординационный критерий с максимальным разрешением I2t защищенного полупроводника.
• Всего I2t = 2100 A2sЭто общая энергия, которую защищенная схема должна выдержать во время полного очистки.

В правильно скоординированной конструкции номинальная В2t полупроводника (из его листов данных) должна превышать общую В2t предохранителя.100 A2s в общей сложности I2t определяет максимальный показатель полупроводников, необходимый для координации при 75A.

Сценарии применения

Защита двигателя с переменной скоростью движения (инвертор):Регулятор или модуль IGBT инвертора 250VAC PWM, защищенный предохранителями 25LKA75B на стороне ввода переменного тока или магистрали постоянного тока. Быстрая скорость очистки предотвращает отказ IGBT при коротком замыкании;100 A2s I2t значения координируются против IGBT указанных I2t выдерживают.

Защита ввода ВПС:Мост полупроводникового выпрямителя системы UPS, защищенный предохранителями 25LKA75B.Быстродействующий ответ защищает диоды выпрямителя от токов неисправности во время зарядки батареи или ввода временных событий.

Защита тиристора питания:Управляемый источник питания выпрямителя с использованием тиристоров (SCR) на питании 250VAC. 25LKA75B обеспечивает защиту от быстрой очистки, необходимую тиристорам при неисправности.

Частые вопросы

Вопрос 1: Какой минимальный ток слияния для 25LKA75B?

Серия 25LKA содержит предостережение: повторное возгорание дуги может произойти, если ток слияния меньше, чем в 8 раз превышает номинальный ток предохранителя.Это означает, что на предохранитель можно полагаться только при токах неисправности не менее 600 А.Для схем, где погрешность тока может упасть ниже 8× номинальной,предохранитель должен использоваться в сочетании с другими защитными устройствами.

Вопрос 2: В чем разница между 25LKA75B и 25LKA75SB?

25LKA75SB - это версия с индикатором сцепления микроключ может быть установлен на механизме индикатора. Когда предохранитель открывается (взрывается), индикатор микро-ключа меняет состояние,обеспечивающий внешний электрический сигнал, который может обнаружить система управления. 25LKA75B (этот блок) не имеет индикатора. Если необходимо сигнализировать в систему мониторинга о состоянии заряда предохранителя, указывается 25LKA75SB; если визуальный осмотр достаточно,используется 25LKA75B.

Вопрос 3: Может ли 25LKA75B использоваться в приложениях постоянного тока выше 350VDC?

Нет, номинальное напряжение постоянного тока составляет 350VDC (специфика TUV) или 400VDC (специфика UL, 50kA). For DC bus applications above 400VDC — such as 480/600VAC drives with 650–800VDC DC bus — a higher DC voltage rated fuse from a different series (such as HINODE's 660GHK or 850GHK series) must be specifiedПрименение предохранителя с частотой 350/400 ВДС в более высокой схеме постоянного тока может привести к отказу от отключения тока и возникновению пожара или повреждения оборудования.

Вопрос 4: Как физически монтируется 25LKA75B?

25LKA75B устанавливается с помощью болтовых соединений на двух концевых концах, разделенных расстоянием 44 мм.5 мм общей длины и 44 мм центра болта, стандартные полупроводниковые блоки держателей предохранителей, предназначенные для этого класса предохранителейПодтвердите, что номинальный ток, напряжение и размер центра болта держателя предохранителя соответствуют физическим характеристикам 25LKA75B перед установкой.

Вопрос 5: Какова связь между HINODE и KYOSAN на этих предохранителях?

HINODE Electric Co., Ltd. (日出電気) и прежнее торговое наименование KYOSAN обоих относятся к продуктам одного и того же производителя.Некоторые списки дистрибьюторов и документация старых оборудований называют эти предохранители KYOSAN 25LKA75BОба названия относятся к одному и тому же физическому предохранителю.
