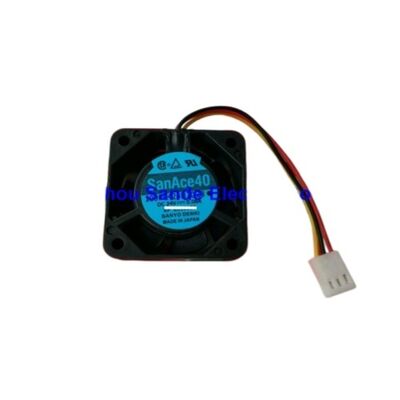

Оригинальный охлаждающий вентилятор Sanyo 109P0424H7D28 1O9PO424H7D28

109P0424H7D28 | Вентилятор Sanyo Denki San Ace 40 — 40 × 40 × 15 мм / 24 В / 7700 об / мин / 6,34 куб. футов в минуту / 28 дБ / 3-контактный / инверторное охлаждение ПЛК

San Ace 40 Slim — высокая скорость при глубине 15 мм

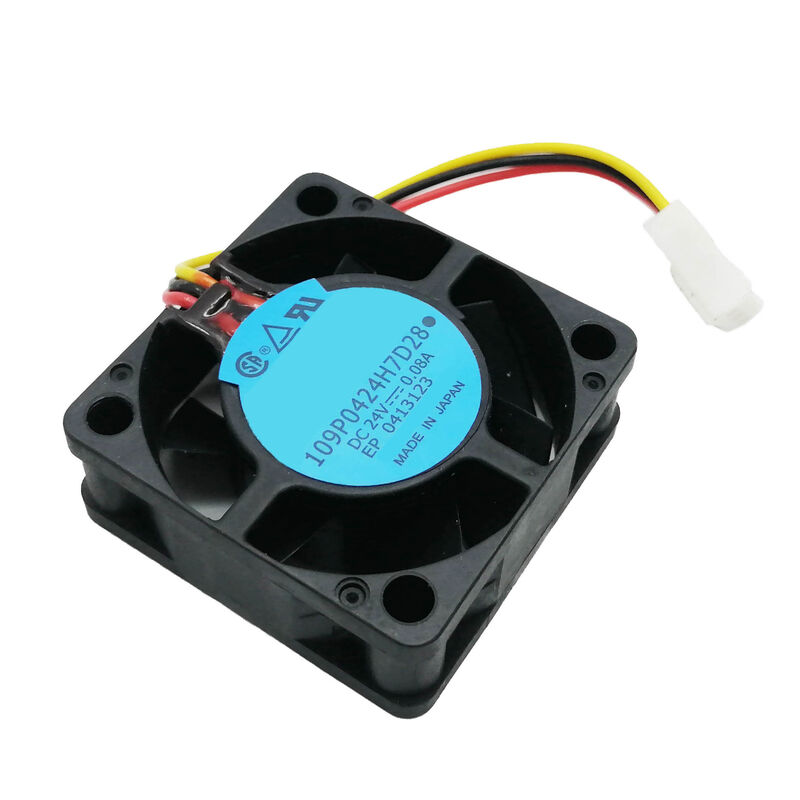

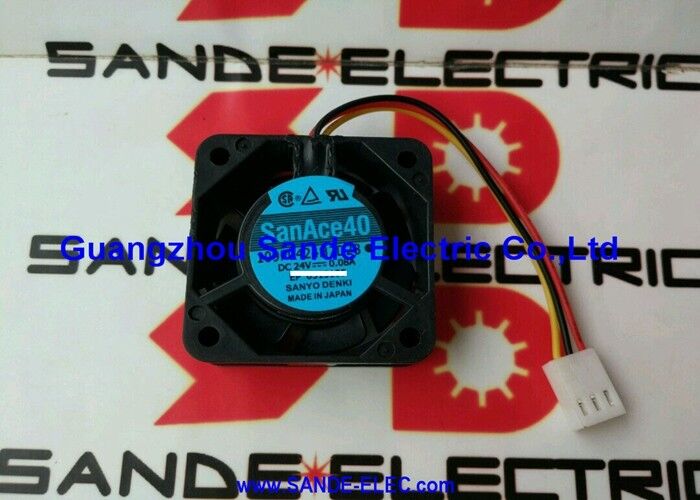

109P0424H7D28 — это тонкий осевой вентилятор размером 40×40×15 мм из серии Sanyo Denki San Ace 40 — версия с глубиной 15 мм из семейства 40-мм вентиляторов, обеспечивающая производительность 6,34 кубических футов в минуту при 7700 об/мин от источника питания 24 В. Этот компактный вентилятор широко используется в промышленной управляющей электронике: корпусах ПЛК, инверторах, сервоприводах и модулях управления ЧПУ, где стандартный вентилятор глубиной 20 мм или 25 мм и глубиной 40 мм превышает имеющуюся монтажную полость.

При уровне шума 28 дБ(А) и токе всего 0,08 А 109P0424H7D28 сочетает в себе эффективное охлаждение, бесшумную работу и минимальную электрическую нагрузку — свойства, которые делают его совместимым с ограниченным током 24 В компактных промышленных контроллеров.

Ключевые характеристики

Почему 7700 об/мин для тонкого вентилятора диаметром 40 мм

Диаметр 40 мм небольшой — лопасти меньшего размера перемещают меньше воздуха за один оборот, чем лопасти большего размера. Чтобы обеспечить полезный воздушный поток от небольшой лопасти, 109P0424H7D28 работает со скоростью 7700 об/мин — значительно быстрее, чем вентиляторы диаметром 80 или 120 мм. На этой скорости 40-мм вентилятор создает статическое давление и скорость воздушного потока, необходимые для охлаждения компонентов, установленных на печатной плате, на близком расстоянии.

Небольшая глубина (15 мм) еще больше ограничивает геометрию лопастей: узкое рабочее колесо имеет меньший осевой размах для работы. Более высокие обороты компенсируют это ограничение, сохраняя производительность 6,34 кубических футов в минуту, несмотря на уменьшенную длину хорды лопастей по сравнению с 40-мм вентилятором глубиной 20 или 25 мм.

Приложения

Охлаждение ПЛК:Тонкие 40-мм вентиляторы в корпусах ПЛК, позициях охлаждения задней панели и корпусах модулей ЦП — глубина 15 мм помещается в полостях корпуса ПЛК, слишком мелких для стандартных вентиляторов глубиной 20 мм.

Промышленные инверторы:Панельное охлаждение для компактных модулей VFD и устройств плавного пуска, где расположение внутренних вентиляторов ограничивает доступную глубину вентилятора.

Модули управления ЧПУ:Компактная управляющая электроника ЧПУ, карты управления осями и модули дисплея HMI с тонкими 40-мм вентиляторами охлаждения.

Серверное и сетевое оборудование:Для стоечного оборудования высотой 1U и 2U, где ограничения по высоте ограничивают глубину полости вентилятора до 15 мм — 109P0424H7D28 обеспечивает производительность вентилятора серверного класса в тонком форм-факторе.

Часто задаваемые вопросы

Вопрос 1: Чем 109P0424H7D28 (глубина 15 мм) отличается от 109P0424H6D14 (глубина 20 мм) в том же классе напряжения 40 мм?

Тонкая версия толщиной 15 мм (H7D28) работает на более высоких оборотах (7700 по сравнению с меньшими для серии H6D), чтобы компенсировать меньшую глубину лопастей, обеспечивая сопоставимый воздушный поток в корпусе толщиной на 5 мм. H6D14 глубиной 20 мм обеспечивает немного больший поток воздуха при более низких оборотах. Выбирайте в зависимости от доступной монтажной глубины: если доступен зазор 20 мм, H6D14 обеспечивает больший поток воздуха при более низкой скорости; если в наличии только 15 мм, правильным выбором будет H7D28.

В2: Какова функция 3-контактного разъема на 109P0424H7D28?

На 3-контактном разъеме имеются: контакт 1 — отрицательный (земля), контакт 2 — положительный (питание 24 В), контакт 3 — выход сигнала тахометра или блокировки ротора для контроля скорости вращения вентилятора. Третий контакт позволяет хост-системе (ПЛК, приводу или контроллеру) контролировать, работает ли вентилятор на правильной скорости, позволяя обнаруживать неисправности вентилятора до того, как произойдет перегрев оборудования.

В3: Может ли 109P0424H7D28 работать от источника питания 12 В?

Номинальное напряжение составляет 24 В постоянного тока. При напряжении 12 В вентилятор работает со скоростью примерно 50 % от номинальной скорости вращения (~ 3850 об/мин) с пропорционально уменьшенным потоком воздуха. Sanyo Denki указывает минимальное рабочее напряжение — проверьте по техническому описанию 109P0424H7D28, находится ли 12 В в допустимом рабочем диапазоне. Для приложений, требующих номинальной производительности 7700 об/мин, необходим источник питания 24 В.

Вопрос 4: Какой тип подшипника используется в 109P0424H7D28 и как он влияет на ориентацию установки?

В серии San Ace 40 используется шарикоподшипниковая конструкция, подходящая для любой ориентации монтажа, включая вертикальную, горизонтальную или перевернутую установку. Шарикоподшипники сохраняют смазку независимо от ориентации вентилятора, в отличие от подшипников скольжения, которые обычно ограничены определенными монтажными позициями. Такая гибкость ориентации упрощает установку в промышленном оборудовании, где вентилятор может потребоваться установить в нестандартных положениях.
