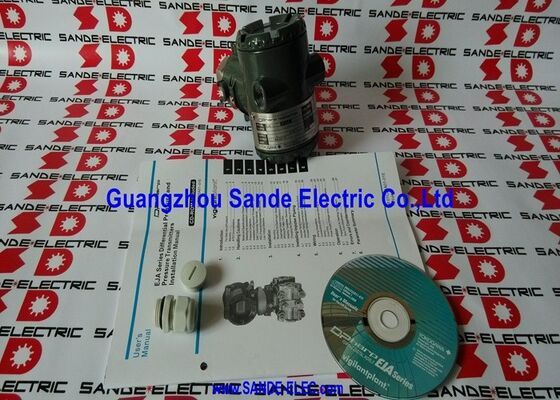

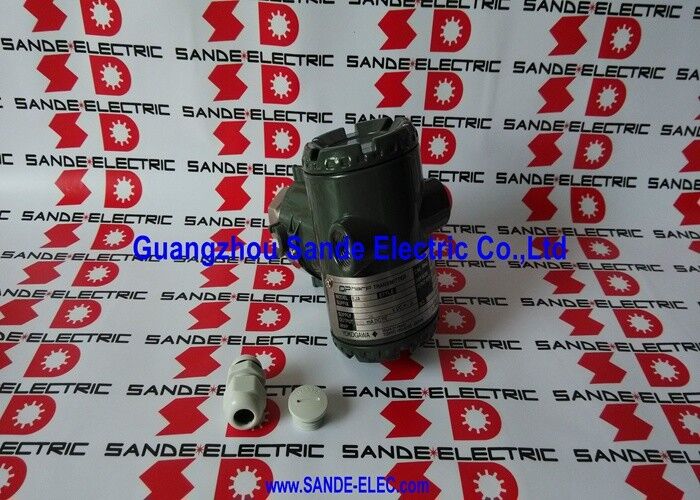

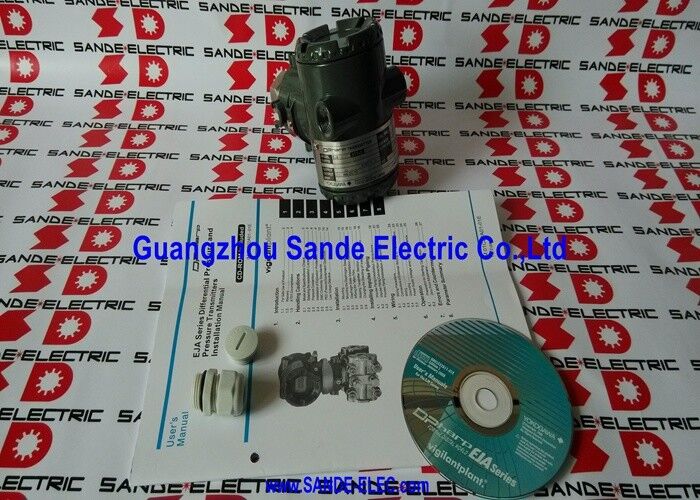

Йокогава НСПП EJA530A-EAS4N-00DNFU1 EJA530AEAS4N00DNFU1

Yokogawa EJA530A-EAS4N-00DNFU1 | Датчик перепада давления DPharp — Капсула E 0,5–10 МПа / 4–20 мА / BRAIN+HART / IP67

DPharp — Частотное измерение без аналоговой цепочки

Большинство датчиков давления используют емкостной или пьезорезистивный чувствительный элемент, который генерирует аналоговое напряжение, пропорциональное приложенному давлению — сигнал, который требует аналого-цифрового преобразования, прежде чем электроника передатчика сможет его обработать. Каждый этап этой цепочки вносит смещение нуля, дрейф усиления, наводки и нелинейность.

DPharp устраняет большую часть этой цепочки. Резонансная частота монокристаллического кремниевого датчика изменяется прямо пропорционально приложенному давлению, и эта частота подсчитывается в цифровом виде с выхода генератора без аналогового промежуточного этапа. Измерение по своей сути более линейно, более стабильно при изменении температуры и свободно от гистерезиса, который проявляют деформируемые аналоговые элементы — датчик возвращается к точно такому же выходному сигналу при том же давлении, независимо от того, растет давление или падает. Точность эталона ±0,065% и долговременная стабильность ±0,1% от верхнего предела диапазона в год являются прямым следствием этой архитектуры датчика.

Ключевые характеристики

Капсула E — от 0,5 до 10 МПа для средних и высоких давлений

Капсула диапазона E используется для классов избыточного давления выше стандартных диапазонов B (2–200 кПа) и C (0,1–2 МПа) — охватывая мониторинг нефтегазовых трубопроводов, технологических линий нефтеперерабатывающих заводов, давление в паровых коллекторах, высоконапорные химические реакторы и мониторинг гидравлических систем. Максимальное рабочее давление 25 МПа обеспечивает значительный запас по давлению выше верхнего предела измерения 10 МПа, защищая капсулу от скачков давления в процессе без повреждений.

Калиброванный диапазон настраивается пользователем в пределах от 0,5 до 10 МПа при вводе в эксплуатацию через терминал BRAIN, портативный коммуникатор HART или кнопки на приборе. Один прибор охватывает несколько точек измерения в течение срока службы путем перенастройки в полевых условиях, без возврата на завод.

BRAIN и HART — Оба протокола в одном контуре

Аналоговый выход 4–20 мА передает измеренное давление в пределах калиброванного диапазона. Одновременно цифровая связь накладывается на тот же двухпроводной контур с использованием либо протокола BRAIN (совместимого с терминалом Yokogawa BT200 и программным обеспечением FieldMate), либо HART (совместимого с любой хост-системой, коммуникатором или платформой управления активами с поддержкой HART).

Через любой цифровой канал: удаленная настройка нуля и диапазона, единицы измерения и настройки демпфирования, считывание температуры процесса с встроенного датчика температуры капсулы, получение статуса диагностики и калибровка без вывода прибора из эксплуатации. Цифровой канал передает непрерывный статус самодиагностики для предиктивного обслуживания.

Состояние поставки NSPP означает, что данное устройство было неиспользованным с момента первоначальной закупки проекта — полная возможность настройки с сохранением исходных заводских настроек.

Часто задаваемые вопросы

В1: Что означает код капсулы E и что происходит ниже 0,5 МПа?

Капсула E охватывает калиброванные диапазоны от 0,5 МПа минимум до 10 МПа максимум, с максимальным рабочим давлением 25 МПа. Для применений ниже 0,5 МПа избыточного давления требуется вариант EJA530A с капсулой D (0,1–2 МПа). Капсула E не подходит для измерения низких избыточных давлений.

В2: В чем разница между связью BRAIN и HART?

Оба являются наложенными цифровыми сигналами на одном контуре 4–20 мА, передающими идентичные данные конфигурации и диагностики. BRAIN — это проприетарный протокол Yokogawa, подходящий для объектов с существующей системой DCS или инфраструктурой калибровки Yokogawa. HART — это открытый отраслевой стандарт, совместимый с любым портативным коммуникатором или хост-системой HART независимо от производителя. Оба позволяют полную удаленную настройку без прерывания выходного аналогового сигнала контура.

В3: Можно ли изменить калиброванный диапазон в полевых условиях?

Да. Нуль и диапазон могут быть перенастроены на любое значение в пределах диапазона капсулы E от 0,5 до 10 МПа с использованием терминала BRAIN, портативного коммуникатора HART или локальных кнопок. Единицы измерения, демпфирование, направление выходного сигнала и формат дисплея — все настраивается в полевых условиях.

В4: Что означает стабильность ±0,1% от верхнего предела диапазона в год на практике для интервалов калибровки?

Дрейф калибровки передатчика остается в пределах ±0,1% от верхнего предела диапазона в год при нормальных условиях эксплуатации. Это позволяет продлить интервалы калибровки за пределы традиционного годового цикла — двух-четырехлетние интервалы могут быть обоснованы в стабильных технологических применениях, где измерение не является критически важным для безопасности. Непрерывная самодиагностика сигнализирует об ухудшении состояния оборудования между плановыми проверками.

В5: Какие смачиваемые материалы доступны для коррозионных сред?

Конфигурация EAS4N использует нержавеющую сталь SUS316 / SUS316L — подходящую для неагрессивных и слабоагрессивных сред. Для более высоких требований к коррозионной стойкости (хлориды, окисляющие кислоты, морская вода) доступны смачиваемые части из Hastelloy C-276 в других конфигурациях суффиксов EJA530A. Перед выбором убедитесь в совместимости технологической среды со смачиваемыми материалами.
