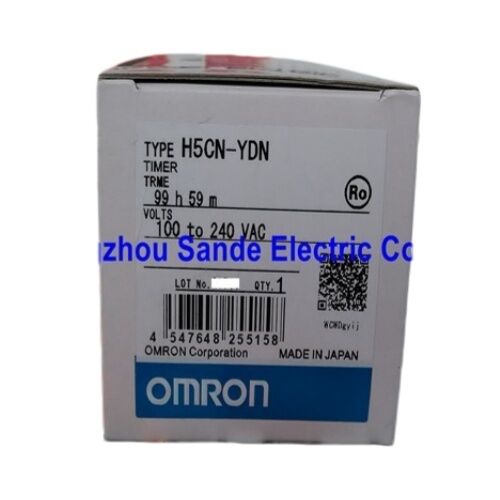

Omron H5CN-YDN H5CNYDN Таймер U

Цифровой таймер с отсрочкой включения Omron H5CN-YDN, 8-пиновый

Описание продукта

Omron H5CN-YDN - это компактный цифровой таймер, созданный для промышленных панелей управления, которые нуждаются в четкой настройке времени, стабильной работе с отсрочкой включения и простой интеграции в существующую логику машины.

Он принадлежит серии H5CN миниатюрных 48 × 48 мм таймеров и использует дисплей обратного отсчета, который показывает оставшееся время, когда устройство движется к нулю,что особенно полезно для операторов, которые хотят непосредственного визуального ощущения времени процесса во время установки и ежедневной работы.

В практическом применении эта модель хорошо подходит для упаковочного оборудования, небольших технологических машин, сборочных станций, панелей,и системы общей автоматизации, в которых предпочтительнее простая и надежная функция задержки включения питания по сравнению с более сложными многофункциональными устройствами для измерения времени.

H5CN-YDN использует режим работы N, 4-значный 7-сегментный светодиодный дисплей высотой 10 мм,и интерфейс настройки времени в стиле пальца, который остается легким для чтения и настройки на заводе.

Основным преимуществом этого таймера является его баланс между компактными размерами и промышленной практичностью.

Серия H5CN поддерживает широкий диапазон питания, а модель H5CN-YDN представлена в диапазоне от 1 минуты до 99 часов 59 минут с нижним дисплеем, контактным выходом и 8-контактным форматом.

Для инженеров управления и технического обслуживания это делает его полезным выбором при замене установленных панельных таймеров или встроении простых функций задержки в оборудование на основе реле или оборудование с помощью ПЛК.

С точки зрения аппаратного обеспечения таймер использует контактный выход, поддерживает поверхностную или расплавленную установку и предназначен для промышленных условий обслуживания, а не для легкого потребительского использования.Опубликованные спецификации H5CN также показывают светло-серый случай, рабочий диапазон температуры от -10 до 55 °C, диапазон температуры хранения от -25 до 65 °C и рабочая влажность от 35% до 85%,что делает его подходящим для стандартной среды управления шкафом при правильной установке.

Технические данные

Ниже приведены технические данные, приведенные в опубликованном листе данных серии H5CN и в записи модели H5CN-YDN.

Частые вопросы

Вопрос 1: Для каких применений лучше всего подходит H5CN-YDN?
H5CN-YDN хорошо подходит для машин и панелей управления, которым нужна простая, надежная функция задержки включения с видимым указанием оставшегося времени.

Типичные применения включают задержку запуска конвейера, последовательность насоса или вентилятора, взаимосвязь реле, время запуска нагревателя, небольшое упаковочное оборудование,и общие задачи по планированию времени на панели, когда операторы пользуются отображением обратного отсчета вместо указания прошедшего времени.

Вопрос 2: Каково практическое преимущество дисплея обратного отсчета?
Формат обратного отсчета позволяет оператору увидеть оставшееся время задержки на один взгляд, что часто более интуитивно понятно во время ввода в эксплуатацию, устранения неполадок и проверки ручного процесса.В приложениях, где техник должен знать, сколько времени осталось до изменения состояния вывода, дисплей вниз может быть более полезным, чем дисплей прошедшего времени, который подсчитывает вверх от нуля.

Вопрос 3: Что инженеры должны проверить перед установкой этого таймера?
Наиболее важными проверками являются требуемое напряжение питания, тип розетки, вырез панели или метод монтажа, контактная нагрузка и логика управления для сброса или ввода ворот.

Поскольку H5CN-YDN представляет собой модель с 8-контактным выходом, инженер должен также подтвердить устройство проводки, убедиться, что контролируемая нагрузка остается в пределах разрешенного реле,и убедитесь, что выбранная версия соответствует доступному источнику питания машины.

Вопрос 4: Подходит ли этот таймер для прямого переключения выхода в промышленных схемах управления?
Да, для многих стандартных задач синхронизации. Опубликованный контактный выход SPDT, 3 A при 250 VAC для резистивных нагрузок, который подходит для многих приложений логики реле и интерфейсов управления.

На практике инженеры все еще должны учитывать входящий ток, поведение индуктивной нагрузки и внешнее подавление при переключении соленоидов, контакторов или других реактивных нагрузок.

Вопрос 5: Что делает H5CN-YDN практичным вариантом для замены существующего оборудования?
Он предлагает знакомый миниатюрный формат размером с DIN, простую настройку большого колеса, четкий светодиодный дисплей и простой режим работы с задержкой включения.

Для команд по техническому обслуживанию эта комбинация ценна, потому что она уменьшает сложность установки и делает таймер легким для понимания во время сервисных работ.особенно в старых панелях, где выделенный однофункциональный таймер предпочтительнее более продвинутого многофункционального устройства.
