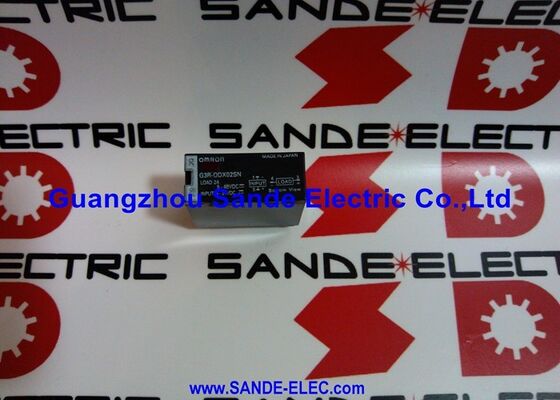

OMRON G3R-ODX02SN Реле твердого состояния 5-48VDC Нагрузка 2A с установкой G3RODX02SN G3R-ODXOP2SN

Омрон G3R-ODX02SN | Твердотельное реле постоянного тока серии G3R-I/O — 2 А / нагрузка постоянного тока 4–60 В / управление постоянным током 5–24 В / изоляция 4000 В / светодиод

Интерфейс ввода-вывода SSR — прямое переключение датчика на нагрузку

G3R-ODX02SN относится к серии G3R-I/O компании Omron — полупроводниковых реле, специально разработанных для роли интерфейса ввода-вывода: коммутация нагрузок постоянного тока непосредственно от выходных сигналов датчиков без промежуточного реле или усилителя сигналов. Вход управления принимает напряжение 5–24 В постоянного тока в типичном диапазоне выходного напряжения датчика. Выход датчика приближения PNP, выход транзистора ПЛК или GPIO микроконтроллера — все они подключаются напрямую к управляющему входу G3R-ODX02SN с собственным напряжением сигнала.

Выход нагрузки переключается на 4–60 В постоянного тока с током до 2 А. Это охватывает весь спектр логических нагрузок 5 В, приводов постоянного тока 12 В, соленоидов постоянного тока 24 В и промышленных нагрузок постоянного тока 48 В от одного типа реле. Режим случайного включения — без перехода через ноль — переключает нагрузку сразу при активации управляющего входа, не дожидаясь перехода тока через ноль. Для нагрузок постоянного тока переключение через ноль неприменимо (постоянный ток не имеет перехода через ноль переменного тока), поэтому правильным режимом работы является случайное переключение.

Ключевые характеристики

Изоляция 4000 В/В и совместимость с разъемами G2R-1-S

Изоляция фотопарой между входной и выходной цепями обеспечивает диэлектрическую прочность 4000 В, что соответствует требованиям VDE 0884. Этот уровень изоляции поддерживает подключение к цепям, в которых вход управления и выход нагрузки работают со значительно разными опорными потенциалами, и обеспечивает защиту от переходных процессов со стороны нагрузки, достигающих схемы управления.

В G3R-ODX02SN используется такая же 5-контактная разъемная розетка, что и в силовом реле G2R-1-S компании Omron. Панели, уже использующие розетки G2R-1-S (P2RF-05, P2RFZ-05 или P2RF-05-PU), напрямую принимают G3R-ODX02SN. Эта совместимость позволяет заменить твердотельное переключение на механическое контактное переключение в существующей компоновке панели без перемонтажа. Клеммная колодка ввода-вывода G70A также напрямую принимает модули G3R-I/O.

Часто задаваемые вопросы

В1: В чем разница между G3R-ODX02SN и G3R-OD201SN?

Оба представляют собой твердотельные реле G3R-I/O с выходом постоянного тока с одинаковым управляющим входом 5–24 В постоянного тока и током нагрузки 2 А. G3R-ODX02SN выдерживает напряжение нагрузки 4–60 В постоянного тока; G3R-OD201SN выдерживает напряжение нагрузки 40–200 В постоянного тока при токе 1,5 А. Выбирайте в зависимости от напряжения питания нагрузки — ODX02SN для нагрузок постоянного тока 5 В/12 В/24 В/48 В, OD201SN для нагрузок постоянного тока 48–200 В.

Вопрос 2: Что показывает светодиодный индикатор на G3R-ODX02SN?

Светодиод загорается при активации управляющего входа — реле находится во включенном состоянии и коммутирует ток на нагрузку. Этот визуальный индикатор подтверждает активацию реле без испытательного оборудования, что полезно при вводе в эксплуатацию и диагностике неисправностей. Горящий светодиод при отсутствии тока нагрузки указывает на то, что на реле подана команда на включение, но цепь нагрузки разомкнута.

В3: Можно ли использовать G3R-ODX02SN напрямую с транзисторным выходом ПЛК?

Да. Транзисторные выходы ПЛК NPN или PNP с напряжением 24 В постоянного тока подключаются непосредственно к управляющему входу. Вход рассчитан на напряжение 5–24 В постоянного тока и потребляет небольшой ток в пределах диапазона стандартных транзисторных выходов ПЛК. В диапазоне управляющего напряжения 5–24 В постоянного тока токоограничивающий резистор не требуется.

Вопрос 4: Что приводит к тому, что реле не выключается (нагрузка остается включенной)?

Распространенные причины: Напряжение управляющего входа выше 1 В постоянного тока из-за утечки транзистора из управляющего устройства (добавьте понижающий резистор на управляющий вход); напряжение, наведенное от соседних проводников в кабельном пучке, когда кабели управления и нагрузки проходят в одном кабелепроводе (отдельные кабели управления и нагрузки). Внутренний отказ ТТР (обычно из-за устойчивой перегрузки или чрезмерного импульсного тока) также может привести к постоянному проводящему выходу.

Вопрос 5. Какой максимальный пусковой ток может выдержать G3R-ODX02SN?

Реле выдерживает силу тока 8 А при импульсном токе длительностью 10 мс. Сюда входят броски напряжения от емкостных и небольших индуктивных нагрузок постоянного тока. Для нагрузок с более высокими пусковыми нагрузками (большие двигатели постоянного тока, большие батареи конденсаторов) сверяйте пиковый пусковой ток и его продолжительность с этим номиналом. Повторяющиеся броски напряжения на пределе номинала сокращают срок службы ТТР из-за накопления термической нагрузки на выходной переключающий элемент.
