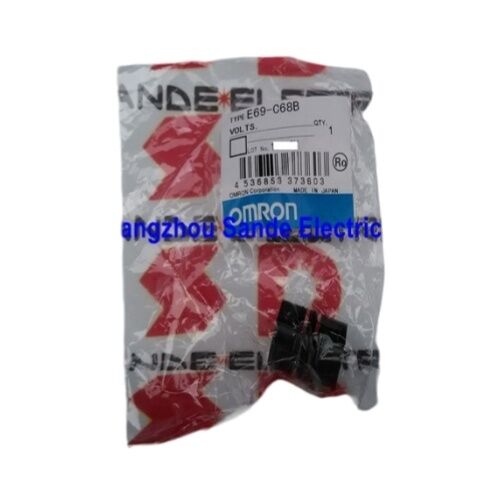

Муфта вала Omron E69-C68B для энкодеров — конструкция с разным диаметром концов от 6 мм до 8 мм

Номер детали: E69-C68B

Производитель: Omron

Серия: E69

Тип: Муфта вала — Разный диаметр концов

Отверстия: 6 мм × 8 мм

Материал: Стеклонаполненный ПБТ + латунные втулки

Соответствие: RoHS

Аккуратно установить энкодер на вал машины кажется простой задачей — пока диаметр вала не совпадает. Omron E69-C68B — это муфта, которая решает именно эту проблему: специально разработанный аксессуар для соединения валов из серии E69 от Omron, который соединяет 6-миллиметровый вал энкодера с 8-миллиметровым валом машины, позволяя инженерам подключать свои энкодеры серии E6 к более широкому спектру оборудования без использования нестандартных переходников или импровизированных решений.

Маленькая деталь. Значительная функция.

Что делает эта муфта

Каждому энкодеру требуется механическое соединение между его собственным валом и вращающимся компонентом, который он измеряет. На бумаге это просто муфта. На практике это компонент, который определяет, останется ли ваша обратная связь по положению чистой и точной в течение тысяч часов работы — или внесет вибрацию, радиальное биение и преждевременный износ подшипников энкодера.

E69-C68B — это муфта с разным диаметром концов, что означает, что одно отверстие подходит для 6-миллиметрового вала энкодера, а противоположный конец предназначен для 8-миллиметрового приводного вала. Эта асимметричная конструкция специально разработана для ситуаций, когда энкодер и вал, с которым он должен соединяться, имеют разные диаметры — распространенный сценарий в реальных условиях при модернизации, обновлении систем или проектировании машин с несколькими источниками.

Технические характеристики

Совместимые модели энкодеров Omron

E69-C68B протестирована для использования со следующими сериями энкодеров Omron:

• E6B2-C — инкрементальный энкодер диаметром 40 мм
• E6C2-C — инкрементальный энкодер диаметром 50 мм
• E6C3-C — инкрементальный энкодер диаметром 50 мм
• E6D-C — серия инкрементальных энкодеров
• E6CP-A — абсолютный энкодер (тип кулачкового позиционера)
• E6C3-A — серия абсолютных энкодеров

Если в вашем приложении используются любые из этих моделей с валом машины диаметром 8 мм, E69-C68B является правильным аксессуаром Omron для соединения.

Выбор конструкции, который стоит понять

Корпус из стеклонаполненной смолы ПБТ. Некоторые инженеры инстинктивно тянутся к металлическим муфтам, но для энкодеров это легкая конструкция из смолы не случайна. Муфта с меньшей массой означает меньший момент инерции, что снижает вращательную нагрузку на внутренние подшипники энкодера. Меньшая нагрузка на подшипники напрямую приводит к увеличению срока службы энкодера — это особенно важно для осей, которые часто меняют направление или резко ускоряются.

Латунные втулки в обоих отверстиях. Точки установочных винтов опираются на латунные вставки, а не непосредственно на пластиковый корпус. Это эффективно концентрирует силу зажима, предотвращает деформацию отверстия со временем и обеспечивает надежное удержание на обоих валах без появления люфта по мере старения муфты.

Четыре установочных винта с шестигранной головкой M4. Два на каждую сторону отверстия. Крепление шестигранным ключом обеспечивает контролируемое, равномерное давление зажима вокруг каждого вала. В отличие от муфт, работающих только за счет трения, установочные винты надежно удерживают муфту от осевого вытягивания, что важно в приложениях, где вибрация или биение вала могут со временем ослабить посадку с натягом.

Где используется эта муфта

E69-C68B используется везде, где энкодеры серии E6 от Omron должны соединяться с оборудованием с 8-миллиметровыми валами:

Конвейерные и погрузочно-разгрузочные линии — соединение энкодеров E6B2-C или E6C2-C с валами конвейерных роликов для отслеживания скорости и положения

Упаковочное оборудование — подача обратной связи по положению оси, где вал машины имеет диаметр 8 мм, а энкодер — 6 мм

Испытательные стенды двигателей — установка энкодеров на выходные валы двигателей для проверки скорости

Системы кулачковых позиционеров — соединение абсолютных энкодеров E6CP-A с технологическим оборудованием для мониторинга положения вращающихся кулачков

Проекты модернизации и обновления — замена изношенных или поврежденных муфт на существующих установках энкодеров без замены энкодера или вала машины

Примечание по выбору

E69-C68B является стандартным каталожным изделием в линейке аксессуаров для энкодеров Omron. Для установок, требующих другого сочетания размеров валов — например, 6 мм энкодер к 10 мм валу машины — E69-C610B охватывает эту комбинацию. Полная линейка муфт E69 охватывает различные комбинации диаметров энкодера и вала в рамках одного стандарта конструкции серии E69.

Часто задаваемые вопросы

В1: Является ли E69-C68B энкодером или аксессуаром для энкодера?

Это аксессуар для соединения валов — сам по себе не энкодер. E69-C68B предназначен для механического соединения энкодера Omron (6 мм вал) с валом машины (8 мм), чтобы энкодер мог измерять вращение подключенного оборудования. Он относится к серии аксессуаров E69 от Omron.

В2: Какая сторона муфты подключается к энкодеру, а какая к валу машины?

6-миллиметровое отверстие подключается к валу энкодера, а 8-миллиметровое отверстие подключается к валу машины или приводному валу. Оба конца закрепляются установочными винтами M4 с шестигранной головкой — по два на каждую сторону отверстия —, которые затягиваются шестигранным ключом после выравнивания.

В3: Почему корпус муфты изготовлен из смолы, а не из металла?

Конструкция из стеклонаполненного ПБТ-смолы делает муфту легкой, что минимизирует момент инерции и снижает механическую нагрузку на внутренние подшипники энкодера. Это продлевает срок службы энкодера. Латунные втулки в каждом отверстии обеспечивают долговечность зажима там, где это действительно необходимо, без добавления ненужной массы к вращающейся сборке.

В4: Можно ли использовать E69-C68B с энкодерами Omron, кроме перечисленных?

Таблица совместимости Omron конкретно подтверждает E69-C68B для моделей энкодеров E6B2-C, E6C2-C, E6C3-C, E6D-C, E6CP-A и E6C3-A. Использование с энкодерами вне этого списка не рекомендуется, если только диаметр вала, геометрия фланца и схема монтажа не были независимо подтверждены как совместимые.

В5: В чем разница между E69-C68B и E69-C610B?

Обе являются муфтами с разным диаметром концов в серии E69. E69-C68B соединяет 6-миллиметровый вал энкодера с 8-миллиметровым валом машины. E69-C610B соединяет 6-миллиметровый вал энкодера с 10-миллиметровым валом машины. Выберите модель, соответствующую фактическому диаметру вала со стороны машины.
