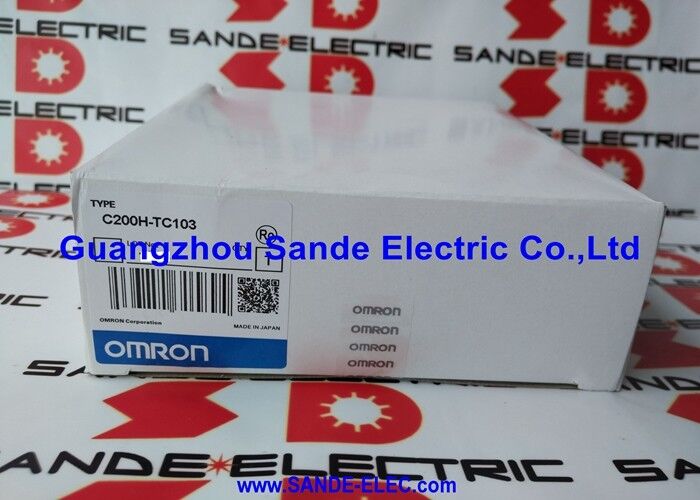

Замена ПЛК OMRON Программируемый логический контроллер C200H-TC103

Omron C200H-TC103 | Температурный контроллер SYSMAC C200H — 2 контура, вход RTD Pt100, выход тока, ПИД с предсказанием, автонастройка

Обзор

Модуль Omron C200H-TC103 представляет собой двухконтурный температурный контроллер для серии программируемых контроллеров SYSMAC C200H — модуль, который обеспечивает точное регулирование температуры в замкнутом контуре непосредственно в стойке ПЛК, без необходимости использования отдельных автономных терморегуляторов.

В приложениях управления технологическими процессами и оборудованием, где необходимо управлять несколькими температурными зонами наряду со стандартными дискретными и логическими функциями машины, модули контроля температуры, монтируемые в стойку, такие как C200H-TC103, позволяют инженеру интегрировать все функции управления в единую систему C200H, вместо того чтобы подключать внешние ПИД-регуляторы температуры к аналоговым входам/выходам ПЛК.

Обозначение -TC103 относит этот модуль к семейству температурных модулей C200H с входом термометра сопротивления (Pt100) — серии, заканчивающиеся на -TC10X, принимают датчики Pt100 и JPt100, в то время как серии -TC00X предназначены для термопар.

Это различие важно на этапе выбора датчика: датчики RTD Pt100 обеспечивают лучшую точность, лучшую долговременную стабильность и более линейную зависимость температуры от сопротивления, чем большинство термопар, что делает их предпочтительным выбором для приложений, где приоритетом являются абсолютная точность температуры и повторяемость — например, для фармацевтического технологического оборудования, печей пищевой промышленности и лабораторных термокамер.

Два контура управления в одном модуле означают, что C200H-TC103 одновременно управляет двумя независимыми каналами измерения и регулирования температуры.

Каждый контур считывает показания собственного датчика Pt100, выполняет собственные ПИД-расчеты и управляет собственным токовым выходом на нагреватель, клапан или регулятор мощности.

Для приложений с двумя температурными зонами — две половины экструдера литьевой машины, верхняя и нижняя плиты пресса, входная и выходная зоны конвейерной печи — двухконтурная архитектура обеспечивает полный контроль, не занимая два слота модуля.

Основные характеристики

ПИД с предсказанием — что это значит для стабильности температуры

Стандартное ПИД-регулирование температуры реагирует на ошибку температуры реактивно — контроллер ждет отклонения между измеренной температурой процесса и уставкой, затем рассчитывает коррекцию на основе этого отклонения (P), его накопленной истории (I) и скорости изменения (D).

Управление с предсказанием добавляет проактивный элемент: оно предвидит возмущение до того, как его обнаружит датчик температуры, и заранее применяет корректирующий сигнал.

В приложениях нагрева предсказание обычно реагирует на изменения рабочих условий нагревателя — внезапное увеличение тепловой нагрузки при поступлении холодного изделия в печь или снижение температуры окружающей среды, увеличивающее теплопотери из процесса.

Добавляя коррекцию предсказания при изменении этих условий, температурный контроллер предотвращает значительное падение температуры, которое произошло бы при чисто ПИД-регулировании, пока оно пытается компенсировать возмущение.

Результатом является более точное регулирование температуры с меньшими отклонениями от уставки, особенно во время переходных процессов.

Для таких приложений, как литье под давлением, где свойства материала сильно зависят от температуры — отклонение на 5°C от оптимальной температуры цилиндра может привести к видимым дефектам в отлитой детали — такой уровень стабильности температуры напрямую приводит к лучшему качеству продукции и снижению процента брака.

Автонастройка — устранение ручной настройки ПИД-параметров

Настройка ПИД-коэффициентов вручную — это навык, требующий понимания тепловой динамики процесса, проведения испытаний с шаговым откликом и итеративного изменения коэффициентов при наблюдении за температурным откликом. Для многих пользователей без такого опыта ручная настройка ПИД является серьезным препятствием для достижения хорошей производительности температурного контроля.

Функция автонастройки C200H-TC103 автоматизирует этот процесс.

При активации процедура автонастройки выполняет контролируемое испытание процесса — применяет ступенчатое изменение или релейное колебание к выходу нагревателя и измеряет температурный отклик процесса.

На основе этого отклика модуль рассчитывает пропорциональную зону, время интегрирования и время дифференцирования, которые обеспечат стабильное и отзывчивое регулирование температуры для данной конкретной комбинации процесса и нагревателя.

Рассчитанные параметры затем автоматически записываются в регистры управления модуля.

Автонастройку следует проводить в репрезентативных условиях процесса — при рабочей температуре и с типичной нагрузкой процесса — чтобы гарантировать, что рассчитанные параметры отражают фактическую рабочую среду.

После первоначальной автонастройки параметры могут быть донастроены вручную при необходимости, но для большинства приложений значения, полученные автонастройкой, обеспечивают удовлетворительную производительность управления немедленно.

Интеграция с программой ПЛК — 21 инструкция для полного доступа к данным

C200H-TC103 взаимодействует с ЦПУ C200H через заднюю панель стойки, и программа ПЛК может взаимодействовать со всеми рабочими данными модуля, используя 21 специальную инструкцию. Эти инструкции позволяют программе:

Считывать измеренную температуру (значение процесса) каждого контура для отображения, протоколирования или надзорной обработки.

Записывать уставки для изменения целевой температуры из программы ПЛК — это позволяет изменять температуру на основе рецептов при переключении машины между продуктами.

Считывать и записывать ПИД-параметры для динамической регулировки коэффициентов. Отслеживать состояние контура и флаги тревоги (тревога по высокой температуре, тревога по низкой температуре, ошибка датчика).

Запускать автонастройку из программы ПЛК, а не с аппаратного интерфейса модуля.

Этот двунаправленный доступ к данным через инструкции ПЛК является ключевым преимуществом интегрированного подхода с монтажом в стойку по сравнению с автономными терморегуляторами: программа ПЛК имеет полную видимость и контроль над регулированием температуры, а не только бинарные сигналы запуска/остановки через релейные контакты.

Часто задаваемые вопросы

В1: Может ли C200H-TC103 управлять как нагревом, так и охлаждением, или только нагревом?

Стандартный C200H-TC103 с токовым выходом предназначен для однонаправленного управления — управления выходом нагрева.

Для управления нагревом/охлаждением, где необходимо модулировать как нагреватель, так и охлаждающий клапан или чиллер, Omron предлагал отдельные модули контроля температуры нагрева/охлаждения в серии C200H (серия C200H-TV).

Если приложение требует как нагрева, так и охлаждения, следует выбирать вариант TV, а не TC103.

В2: В чем разница между входами Pt100 и JPt100, и какой следует выбрать?

Pt100 и JPt100 (японский Pt100) — это оба платиновых термометра сопротивления с сопротивлением 100 Ом при 0°C, но они используют разные кривые линеаризации — разные соотношения сопротивления и температуры, определенные разными международными стандартами (IEC 60751 для Pt100, JIS C 1604 для JPt100).

На практике значения сопротивления различаются примерно на 0,05% при большинстве температур, что находится в пределах погрешности измерения большинства полевых установок.

Выбор зависит от подключаемого датчика — спецификация производителя датчика укажет, соответствует ли он характеристикам Pt100 (IEC) или JPt100 (JIS), и C200H-TC103 должен быть настроен на соответствующий стандарт с помощью настроек DIP-переключателей.

В3: Сколько модулей C200H-TC103 можно установить в одну стойку C200H?

Стойка C200H может вмещать несколько модулей TC103 наряду с другими модулями ввода/вывода и специальными функциями, в зависимости от общего количества слотов в стойке (до 10 слотов для стандартных задних панелей C200H) и мощности распределения ввода/вывода ЦПУ.

Каждый TC103 занимает один слот и потребляет 0,33 А от шины 5 В задней панели. Общее потребление тока всеми модулями, установленными в стойке, не должно превышать номинальную выходную мощность 5 В блока питания — обычно от 2 А до 5 А в зависимости от варианта блока питания.

Для машины с большим количеством температурных зон можно использовать несколько модулей TC103 в одной или нескольких стойках.

В4: C200H-TC103 снят с производства. Какая замена рекомендуется Omron для новых разработок?

Для новых системных разработок, требующих контроля температуры в стойке ПЛК Omron, Omron рекомендует серию CJ1W-TC (для ПЛК серий CJ1 и CJ2) или серию CS1W-TC (для ПЛК CS1) в качестве эквивалентов текущего поколения.

Обе серии обеспечивают эквивалентную или улучшенную функциональность контроля температуры — два или четыре контура управления на модуль, входы RTD или термопар, выходы тока или напряжения и улучшенную диагностику.

Для приложений, где платформа C200H поддерживается в долгосрочной перспективе, C200H-TC103 остается доступным через рынок промышленного б/у оборудования.

В5: Может ли C200H-TC103 обнаружить обрыв датчика (обрыв РТД) и вызвать тревогу?

Да. C200H-TC103 отслеживает вход датчика каждого контура и обнаруживает условия обрыва (отключенный или оборванный провод датчика Pt100).

При обнаружении ошибки датчика соответствующий флаг ошибки датчика устанавливается в области данных модуля, доступной для программы ПЛК через интерфейс 21 инструкции.

Программа ПЛК может отслеживать этот флаг и генерировать сигнал тревоги оператору, отключать выход нагрева или переключаться в безопасный резервный режим работы.

Обнаружение ошибки датчика является важной функцией безопасности в приложениях контроля температуры, где непрерывный нагрев без достоверной обратной связи по температуре может привести к перегреву процесса или повреждению оборудования.
