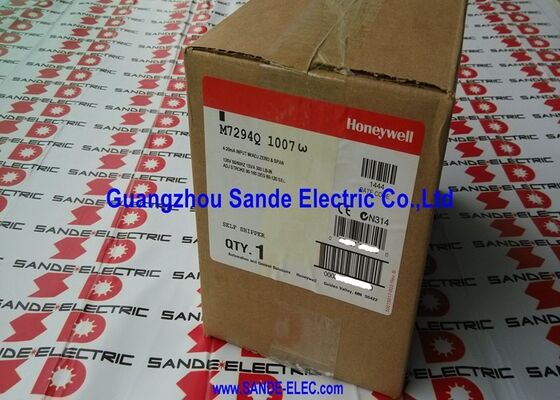

M7294Q1007 Моторизованный актуатор W/BRACKET 120-240 VAC M7294Q1007 M7294Q1OO7

Honeywell M7294Q1007 | Двигатель привода Modutrol IV без пружинного возврата — 300 фунтов на дюйм / 120 В переменного тока / 4–20 мА / 60 с / NEMA 3 / двойной вал

Крутящий момент 300 фунт-дюйм, прецизионный контроль 4–20 мА

Honeywell M7294Q1007 — это вариант без пружинного возврата с усилием 300 фунтов на дюйм из семейства приводных двигателей Modutrol IV серии 72 — высокомоментного представителя серии 72, предназначенного для требовательных применений в демпферах и клапанах, где необходимо преодолеть значительное механическое сопротивление и требуется точное пропорциональное позиционирование.

Привод Modutrol IV принимает сигнал тока 4–20 мА от электронного контроллера и позиционирует заслонку или клапан в любую точку между полностью открытым и полностью закрытым, пропорционально значению сигнала. При токе 4 мА привод перемещается в один конец своего хода; при 20мА подает на другой; промежуточные значения тока позиционируют вал под соответствующим пропорциональным углом. Регулируемые ноль и диапазон позволяют калибровать диапазон сигнала в соответствии с выходным сигналом контроллера и физическими требованиями клапана или демпфера — начальное и конечное положения хода можно регулировать независимо для достижения правильного отклика для конкретного применения.

Будучи двигателем без пружинного возврата, M7294Q1007 удерживает последнее заданное положение при прерывании подачи питания — выходной вал не перемещается автоматически в безопасное положение. Это правильный выбор для применений, где заслонка или клапан должны сохранять свое последнее положение во время перерыва в подаче электроэнергии — например, в системе подачи воздуха, где закрытие клапана при потере питания может прервать критический поток воздуха. Для применений, где привод должен переместиться в определенное безопасное положение (полностью открытое или полностью закрытое) при потере питания, предусмотрены варианты Серии 72 с пружинным возвратом.

Встроенная распределительная коробка обеспечивает защиту от атмосферных воздействий NEMA 3, когда двигатель установлен в вертикальном положении — устойчивость к дождю и защита от твердых предметов при наружной или полуоткрытой установке оборудования HVAC. Трансформатор, установленный на заводе, преобразует напряжение 120 В переменного тока в напряжение 24 В переменного тока, от которого внутри работает двигатель и его схема управления.

Ключевые характеристики

Регулируемый ход и ноль/диапазон — гибкость ввода в эксплуатацию

M7294Q1007 обеспечивает три регулируемых параметра, которые позволяют точно ввести в эксплуатацию в соответствии с конкретной установкой клапана или клапана:

Регулировка хода (90–160°):Устанавливает общий угловой ход выходного вала. Соответствуйте требованиям к механическому ходу демпфера или клапана.

Регулировка нуля (старта):Устанавливает положение вала по команде 4 мА (начало диапазона сигнала) — выравнивает физическое открытое или закрытое положение с нулевым значением сигнала.

Регулировка диапазона:Устанавливает положение вала по команде 20 мА (полная шкала) — гарантирует, что полный ход клапана или заслонки соответствует полному диапазону сигнала 4–20 мА.

Часто задаваемые вопросы

Вопрос 1: В чем разница между двигателями Modutrol IV серии M7294Q1007 и M7284?

Серии M7294 и M7284 представляют собой двигатели Modutrol IV без пружинного возврата. Серия M7284 работает напрямую от сети 24 В переменного тока без внутреннего трансформатора; Серия M7294 включает в себя установленный на заводе понижающий трансформатор для прямого подключения к 120 В переменного тока. M7294Q1007 специально принимает входное напряжение 120 В переменного тока и преобразует его внутри себя в 24 В переменного тока для двигателя и управляющей электроники. Для установок с напряжением 24 В переменного тока указан эквивалент M7284.

Вопрос 2: Можно ли использовать M7294Q1007 для управления клапаном в нормально открытом положении при сбое питания?

Будучи двигателем без пружинного возврата, M7294Q1007 удерживает свое последнее положение при потере мощности — он не может автоматически открываться или закрываться. Для достижения нормально открытого положения при отказе правильным выбором являются варианты с пружинным возвратом (серии M7282, M7285, M7286). Двигатели с пружинным возвратом перемещаются в определенное конечное положение при отключении питания с помощью встроенного пружинного механизма.

Вопрос 3. Для каких применений в системах отопления, вентиляции и кондиционирования воздуха и технологических процессах подходит крутящий момент 300 фунт-дюйм?

Крутящий момент 300 фунт-дюйм подходит для больших коммерческих заслонок систем отопления, вентиляции и кондиционирования воздуха (обычно 50 футов² и выше для заслонок средней утечки), больших дроссельных заслонок, независимых от давления регулирующих клапанов с высокими требованиями к силе срабатывания, а также для приложений управления технологическими процессами со значительным механическим трением или силами, создаваемыми потоком на диске клапана. Для амортизаторов меньшего размера (менее 25 футов²) варианты Modutrol IV с меньшим крутящим моментом снижают стоимость и могут обеспечить более быстрый отклик.

Вопрос 4. Установлены ли на заводе-изготовителе два вспомогательных переключателя M7294Q1007 в определенных положениях?

Кулачки вспомогательных переключателей регулируются на месте. Каждый переключатель имеет кулачок, который можно настроить на активацию переключателя в любой точке диапазона хода двигателя. Это позволяет вспомогательным переключателям сигнализировать об удаленных положениях контроллеру, блокирующему распределительному устройству или системе управления зданием — например, сигнализировать, когда заслонка открыта за пределы минимального положения вентиляции или когда клапан полностью закрыт.

Вопрос 5: Откуда произведен M7294Q1007?

Через дистрибьюторскую сеть систем управления зданием Honeywell — дистрибьюторов систем управления HVAC, поставщиков систем автоматизации зданий и вторичного рынка систем управления технологическими процессами. Семейство двигателей Modutrol IV серии 72 — это давно зарекомендовавшая себя линейка продуктов с широким охватом дистрибьюторов. M7294Q1007 является активным (не снятым с производства) продуктом и поставляется через стандартные каналы сбыта Honeywell.
