Интеллектуальные платформы IC200UEX736-D IC200UEX736D IC2OOUEX736-D

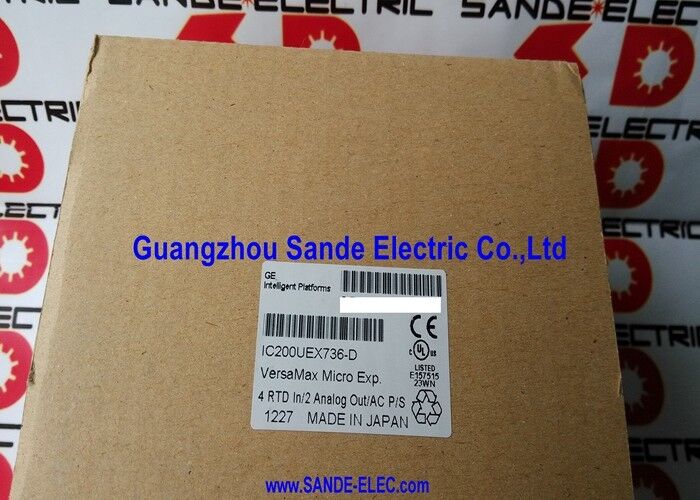

GE Fanuc IC200UEX736-D. VersaMax Micro RTD Expansion Module Pt100 / −100 до +600°C / 2/3-Wire / 2 аналоговых выходов / Ревизия D

Разработка и расширение аналоговой продукции в одном микромодуле VersaMax

IC200UEX736-D - это модуль расширения RTD для платформы VersaMax Micro PLC, providing Pt100 resistance temperature detector (RTD) measurement capability alongside two analogue outputs — all in the compact snap-on expansion module format that characterises the VersaMax Micro range.

Датчики RTD Pt100 являются стандартом в измерении температуры промышленных процессов, которые можно найти во всех секторах от пищевой промышленности до химических заводов и систем HVAC.Обозначение Pt100 означает, что датчик имеет номинальное сопротивление 100 ом при температуре 0 °CIC200UEX736-D считывает это изменение сопротивления и преобразует его в значение температуры, доступное в программе VersaMax Micro PLC.

Температурный диапазон, охватывающий от 100 до 600°С, охватывает большинство стандартных требований к измерению температуры промышленного процесса.криогенное наблюдение за процессомПрименения высокой температуры, такие как мониторинг печи, процессы тепловой обработки,и температуры системы пара покрыты к верхней границе диапазона.

Двухвыходная секция обеспечивает аналоговые выходы напряжения и тока.или любое устройство процесса ввода напряженияВыходный ток (обычно 4 ≈ 20 mA) обслуживает стандартные промышленные устройства цикла тока ≈ пропорциональные клапаны, приводы с переменной скоростью,и процессовые передатчики .

Основные характеристики

RTD Проводка 2 провода против 3 проводов

IC200UEX736-D поддерживает как 2-проволочные, так и 3-проволочные соединения Pt100 RTD:

Двухпроводники:Сопротивление кабеля добавляется непосредственно к измеренному сопротивлению датчика, вводя ошибку показания температуры, пропорциональную длине кабеля и сопротивлению.Подходит для коротких пробегов кабеля, где требования точности измерений допускают эту ошибку.

Три провода:Третий провод позволяет модулю измерять и компенсировать сопротивление кабеля.и модуль вычитает это из общего измерения сопротивленияЭто резко снижает ошибку сопротивления кабеля, делая 3-проводный подходящий для более длинных проходов кабеля, где 2-проводный приведет к неприемлемому смещению показаний температуры.

Частые вопросы

Вопрос 1: Сколько модулей IC200UEX736-D можно подключить к одному ПЛК VersaMax Micro?

Платформа VersaMax Micro поддерживает в общей сложности максимум 4 модуля расширения. IC200UEX736-D считается одним модулем расширения.,Планируйте конфигурацию расширения в пределах этого предела, прежде чем указывать несколько типов модулей расширения.

Вопрос 2: Какую точность Pt100 обеспечивает IC200UEX736-D?

Pt100 RTD точность измерений на практике зависит от разрешения ADC модуля, класса RTD (DIN класс A или класс B) и качества кабеля.3 проволоки исключают ошибку сопротивления кабеля; 2-проводная добавляет ошибку сопротивления кабеля пропорционально длине кабеля. Используйте датчики класса A Pt100 и 3-проводная проводка для наилучшей точности в требовательных приложениях измерения температуры.

Q3: Может ли IC200UEX736-D измерять Pt1000 или Ni100 RTD, или только Pt100?

IC200UEX736-D специфицирован для датчиков Pt100 RTD. Pt1000 и Ni100 RTD имеют различные характеристики сопротивления и не совместимы с модулем, калиброванным для Pt100.Для Pt1000 или других типов РТД, проверьте, предлагает ли платформа VersaMax Micro альтернативный модуль расширения, поддерживающий требуемый тип датчика.

Вопрос 4: Какой соединительный кабель необходим для подключения IC200UEX736-D к микро-управляющему модулю VersaMax?

Модули расширения VersaMax Micro подключаются к базовому ПЛК через короткий расширительный кабель, включенный в модуль (обычно IC200CBL501 или эквивалент).Кабель соединяет модуль расширения с последним модулем в цепочке расширения или непосредственно к порту расширения базового ПЛК- Подтвердите номер кабельной части из документации модуля.

Вопрос 5: Где находится источник IC200UEX736-D?

Через поставщиков продуктов Emerson's Automation Solutions (ранее GE Fanuc) и через послепродажный рынок VersaMax Micro - дистрибьюторов промышленной автоматизации и проверенных избыточных поставщиков.-D пересмотр идентифицирует аппаратное поколение; подтвердить пересмотр D конкретно с установленного модуля, если для замены сертифицированной установки требуется соответствие пересмотра.
