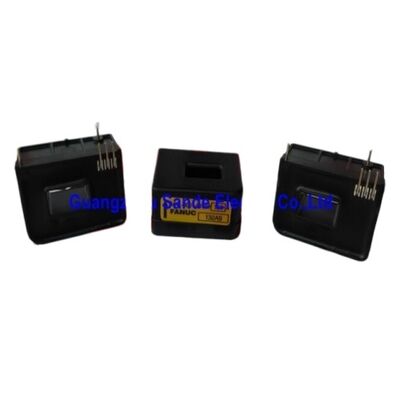

Взаимный индуктор FANUC A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

ФАНУК A44L-0001-0165#150A | Датчик тока (катушка) — 150 А / детектор тока для сервоусилителей и шпиндельных усилителей

Ток двигателя — измеряется здесь, контролируется повсюду

A44L-0001-0165#150A — это датчик тока FANUC на 150 А — детектор катушечного типа, который измеряет фактический ток фазы двигателя, протекающий в сервоприводе или усилителе шпинделя FANUC. Суффикс #150A указывает номинальный ток: этот датчик предназначен для точного измерения токов до 150А RMS, что соответствует диапазону токов определенных классов сервоприводов или шпиндельных усилителей, которым требуется этот датчик.

В системе сервопривода или шпиндельного привода FANUC управление током привода с обратной связью зависит от точного измерения тока двигателя в реальном времени. Датчик тока находится в силовой цепи — кабели фаз двигателя проходят через тороидальный сердечник датчика, и датчик выдает пропорциональный сигнал в цепь обратной связи по току привода. Этот сигнал сообщает усилителю, какой именно ток протекает к двигателю в каждый момент времени. Алгоритм сервоуправления использует это измерение для регулирования крутящего момента с точностью, необходимой для движения оси ЧПУ и управления скоростью шпинделя.

Если датчик тока выходит из строя или считывает неправильные показания, усилитель не может должным образом замкнуть контур управления током. Результатом обычно является сигнализация перегрузки по току: привод либо отключается из-за ложных показаний тока, которые выглядят как перегрузка по току, либо фактический ток становится нерегулируемым и действительно превышает ток. Вид неисправности зависит от того, показывает ли датчик нулевое значение (отказ разомкнутой цепи) или ошибочное значение.

Ключевые характеристики

Выбор правильного номинального тока

Суффикс #150A не является произвольным — номинальный ток должен соответствовать конкретному модулю усилителя, который обслуживает датчик. Каждая модель сервопривода и усилителя шпинделя FANUC имеет определенный номинал тока, и датчик тока должен быть указан для этого номинала. Датчик, номинал которого ниже пикового выходного тока усилителя, может перейти в режим насыщения или выйти из строя. Датчик, номинал которого значительно выше фактического тока, обеспечивает пропорционально меньшее разрешение сигнала.

Доступные номиналы семейства A44L-0001-0165: 50 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А и 600 А. Прежде чем заказывать замену, подтвердите требуемый номинал в руководстве по техническому обслуживанию усилителя FANUC или на этикетке на установленном датчике.

Часто задаваемые вопросы

Вопрос 1. Как диагностируется неисправный датчик тока в приводной системе FANUC?

Неисправный датчик тока обычно выдает сигнал тревоги о перегрузке по току, который появляется сразу же при включении привода — до того, как действительно может пройти значительный ток — или приводит к тому, что ось/шпиндель работает хаотично и не может удерживать скорость. Физически осмотрите датчик на наличие трещин, следов подгорания или механических повреждений. Замените его заведомо исправным датчиком с тем же номиналом тока, что и для окончательного испытания. Если сигнал перегрузки по току исчезает при замене датчика, значит, оригинальный датчик вышел из строя.

Вопрос 2: Можно ли заменить A44L-0001-0165#150A датчиком с другим номинальным током?

Нет. Номинальный ток должен соответствовать характеристикам усилителя. Датчик на 200 А в положении усилителя на 150 А будет работать при пониженном уровне сигнала и может не обеспечить адекватное разрешение обратной связи. Датчик на 100 А в положении усилителя на 150 А будет насыщаться при пиковом токе усилителя. Всегда используйте точный номинальный ток, указанный для установленного усилителя.

Вопрос 3: Является ли A44L-0001-0165 датчиком Холла или трансформатором тока?

A44L-0001-0165 описывается как детектор тока катушечного типа — формат трансформатора тока. Фазовый кабель двигателя проходит через тороидальный сердечник, а датчик выдает пропорциональный сигнал посредством индукции. Датчики тока на эффекте Холла обычно описывают свой выходной сигнал как сигнал с точностью до постоянного тока (способный измерять как постоянный, так и переменный ток), тогда как детекторы на основе трансформатора измеряют ток двигателя переменного тока, что соответствует фазному току двигателя переменного тока в сервоусилителях и шпиндельных усилителях FANUC.

Вопрос 4: Существуют ли различия в совместимости между серией A44L-0001-0165 и другими сериями датчиков тока FANUC?

Да. Компания FANUC использует несколько современных серий датчиков в своих поколениях приводов. A44L-0001-0165 — это серия датчиков для конкретного семейства усилителей; другие серии датчиков (другие номера A44L) могут быть физически похожими, но иметь другие выходные характеристики или способы монтажа. Перед заказом замены подтвердите полный номер детали установленного датчика.

Вопрос 5: Откуда поставляется A44L-0001-0165#150A?

Через рынок послепродажного обслуживания приводных компонентов FANUC — дилеров запчастей для усилителей FANUC, специалистов по ремонту и проверенных поставщиков запасных частей. Серия A44L-0001-0165 с различными номинальными токами является стандартной заменяемой деталью на вторичном рынке сервоприводов и шпиндельных приводов FANUC. Укажите суффикс #150A — текущий рейтинг определяет выбор.
