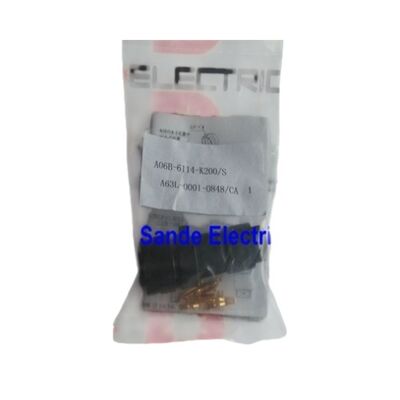

Разъем FANUC со стороны энкодера A06B-6114-K200S / A63L-0001-0848CA

10-контактный | Прямой ввод | Разъем обратной связи двигателя | Совместим с серводвигателями Alpha i Series

Разъем, замыкающий контур обратной связи

Каждая система сервопривода FANUC CNC зависит от одной непрерывной цепи связи: от контроллера ЧПУ, через усилитель сервопривода, по кабелю энкодера и к встроенному импульсному кодеру двигателя. Эта цепь надежна настолько, насколько надежно ее самое слабое физическое соединение. A06B-6114-K200S — также известный под номером компонента FANUC A63L-0001-0848CA — это разъем со стороны энкодера, который образует критически важный интерфейс между кабелем обратной связи энкодера и серводвигателем.

Это разъемы, которые повреждаются во время технического обслуживания, корродируют после длительного воздействия охлаждающей жидкости или просто изнашиваются в результате многократных циклов сборки кабеля. Наличие правильной замены под рукой означает, что неисправность обратной связи устраняется за минуты, а не за дни.

Обзор продукта

CA против CB — два варианта, одна цель

Семейство A63L-0001-0848 выпускается в двух конфигурациях вывода кабеля. Вариант CA (этот разъем) выводит кабель прямо вдоль оси корпуса разъема — кабель идет непосредственно от лицевой поверхности двигателя. Вариант CB выходит под углом 90 градусов — кабель изгибается перпендикулярно оси разъема.Какой из них нужен машине, полностью зависит от свободного пространства в порту энкодера двигателя. В тесных установках, где осевой кабель будет задевать соседнюю конструкцию, угловой (CB) стиль является практичным выбором. Там, где осевая прокладка кабеля чистая и беспрепятственная, прямой стиль CA является стандартным. Ошибка при ремонте означает, что кабель находится под механическим напряжением в корпусе разъема, что ускоряет износ как разъема, так и кабеля.Что передает этот разъем10-контактная конфигурация передает все сигналы, необходимые для импульсного кодера (энкодера), установленного на серводвигателях FANUC Alpha i series. К ним относятся:Сигналы обратной связи по положению

— импульсные данные высокого разрешения, которые сообщают усилителю сервопривода точное положение вала двигателя в любое время

Линии резервного питания от батареи

— низкоточный источник питания, который сохраняет данные абсолютного положения в памяти энкодера при отключении основного питания (критически важно для двигателей с абсолютным импульсным кодером, которые устраняют необходимость в возврате к эталону при включении питания)

• Линии последовательной связи — для протокола последовательного интерфейса энкодера FANUC, используемого импульсным кодером Alpha i
• Соединения экрана/земли — необходимы для защиты от шума, учитывая, что эти сигнальные линии проходят рядом с силовыми кабелями двигателя высокой мощности в одном кабельном канале
• Каждый из этих 10 контактов должен быть чистым, полностью вставленным и механически надежным. Один корродированный контакт или сдвинутый назад контакт может вызвать аварийные сигналы энкодера, непредсказуемую обратную связь по положению или полную потерю оси — и представление неисправности часто бывает прерывистым, что делает пограничный разъем одной из самых сложных неисправностей для диагностики.Совместимые серводвигатели и системы
• Разъем A06B-6114-K200S предназначен для подключений энкодера серводвигателей FANUC Alpha i series AC, как указано в руководствах по описанию серводвигателей FANUC Beta series и Alpha i series. Документированные совместимые серии двигателей, где встречается этот тип разъема, включают:Серводвигатели FANUC Alpha i series (αiS и αiF)

Серводвигатели FANUC Beta i series (βiS series — где подключения осей L и M указаны для усилителей A06B-6114-H304 и связанных с ними)

Серводвигатели FANUC, используемые с модулями усилителей SVM серии αi (серия A06B-6114)

Серводвигатели роботов в контроллерах роботов FANUC, использующих стандартные сервосистемы на базе FSSB

• Разъем соединяется с соответствующей сборкой кабеля со стороны усилителя посредством стандартного механизма фиксации металлического корпуса, обеспечивая как электрическую непрерывность, так и механическое удержание от случайного отсоединения.
• Когда этот разъем появляется в рабочем заказе
• На оживленном станке этот разъем обычно появляется в трех сценариях:
• Плановая замена кабеля.

Кабели энкодера имеют определенный срок службы при изгибе. При замене старой сборки кабеля энкодера разъем со стороны двигателя поставляется вместе с ней — или заменяется отдельно, если корпус кабеля еще пригоден, но конец разъема поврежден.

Авария или механическое повреждение.

Авария станка, которая натягивает кабель энкодера, может повредить корпус разъема, вдавить контакты в корпус или сломать фиксирующую оболочку. Вместо замены всей кабельной трассы, замена только разъема на конце двигателя и повторное подключение часто является более быстрым и дешевым решением.

Коррозия и загрязнение контактов. В средах с туманом охлаждающей жидкости разъем энкодера подвергается воздействию на конце двигателя. Металлический корпус и правильная посадка обеспечивают значительную защиту, но за годы службы загрязнение контактов может привести к ухудшению сигнала. Замена разъема восстанавливает исходное качество контакта.

Слово о заменителях и качествеПротокол сигналов энкодера FANUC чувствителен. Импульсный кодер выводит последовательные данные на высоких частотах, и любое увеличение сопротивления контакта, добавленная емкость от плохо экранированного корпуса разъема или несоответствие размеров, допускающее механический люфт в интерфейсе контакта, ухудшит целостность сигнала. Использование совместимого по размерам, но электрически менее качественного заменителя может сначала показаться рабочим, а затем вызывать прерывистые аварийные сигналы энкодера при тепловом расширении, вибрации или после нескольких сотен циклов изгиба.

Для производственного станка стоимость правильно подобранного разъема ничтожна по сравнению со стоимостью повторного ремонта или незапланированного простоя шпинделя.Часто задаваемые вопросы

В1: В чем разница между A06B-6114-K200S и A06B-6114-K200E?

Разница в направлении вывода кабеля. Суффикс S указывает на прямой (осевой) вывод кабеля — кабель идет параллельно оси разъема при выходе из конца двигателя. Суффикс E указывает на угловую (90-градусную) конфигурацию, где кабель изгибается перпендикулярно. A63L-0001-0848CA соответствует прямому варианту. Выбирайте в зависимости от свободного пространства в порту энкодера вашего двигателя и способа прокладки кабеля энкодера на станке.

В2: Является ли A06B-6114-K200S тем же разъемом, который используется на всех серводвигателях FANUC Alpha i?

Это семейство разъемов охватывает широкий спектр двигателей серий Alpha i и Beta i, но FANUC использует разные спецификации разъемов для разных поколений и семейств двигателей. Всегда проверяйте совместимость с документацией вашего конкретного двигателя или с существующим корпусом разъема на двигателе перед заказом. Для двигателей семейств αiS и βiS, сопряженных с модулями усилителей серии 6114, A06B-6114-K200S / A63L-0001-0848CA является документированным разъемом обратной связи со стороны двигателя.

В3: Можно ли переподключить этот разъем в полевых условиях, или требуется полная замена сборки кабеля?

Переподключение возможно и является стандартной практикой при ремонте кабелей. Контакты припаиваются или обжимаются в корпусе разъема, и квалифицированный техник может снять корпус, подготовить концы кабеля и переподключить. Однако качество подключения — особенно непрерывность экранирования и глубина посадки контактов — имеет решающее значение. Плохо переподключенный разъем часто хуже первоначальной неисправности. Для производственных станков использование предварительно собранного кабеля или нового комплекта разъемов обычно надежнее, чем переподключение в полевых условиях под давлением времени.

В4: Какие аварийные сигналы энкодера FANUC обычно указывают на проблему с разъемом, а не на неисправность импульсного кодера?

Наиболее распространенным шаблоном аварийных сигналов, связанных с пограничным разъемом, является прерывистый SV0358 (отключен энкодер) или аналогичная ошибка связи, которая устраняется при перезагрузке питания или при физическом воздействии на кабель. Аварийный сигнал энкодера, который появляется постоянно, без какого-либо движения кабеля, скорее всего, указывает на неисправность импульсного кодера или проблему с батареей. Если аварийный сигнал воспроизводится путем изгиба кабеля вблизи разъема двигателя, разъем или конец кабеля — это первое, что следует проверить и заменить.

В5: Какова связь между номерами деталей A06B-6114-K200S и A63L-0001-0848CA?

Оба номера относятся к одному и тому же физическому разъему. A06B-6114-K200S — это номер заказа FANUC на системном уровне, используемый в каталогах усилителей и кабельных аксессуаров — он объединяет разъем с его контекстом как утвержденной запасной части. A63L-0001-0848CA — это номер детали FANUC на уровне компонента для самого разъема, который перекрестно ссылается на базовое обозначение серии разъема JAE (JN2DS10SL2-R). При поиске у поставщиков запчастей FANUC любой из этих номеров идентифицирует правильную деталь, но всегда подтверждайте, что суффикс CA (прямой) против CB (угловой) соответствует вашим требованиям к установке.
