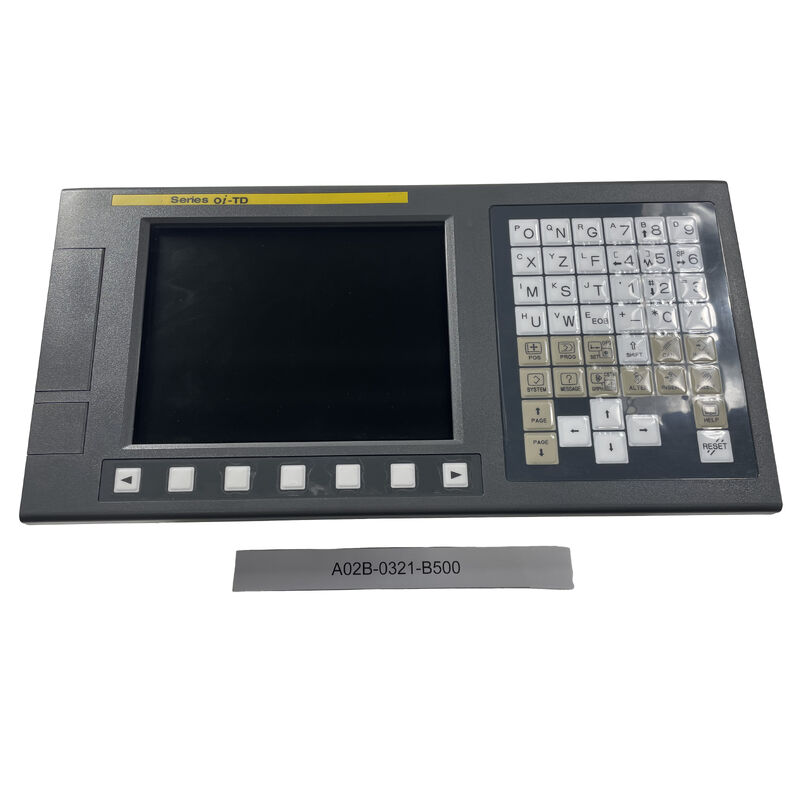

Fanuc Мембрана клавиатура клавиатура клавиатура Fanuc A02B-0321-B500 A02B0321B500 AO2B-O321-B5OO

A02B-0321-B500∙ FANUC CNC контроллер ∙ 8.4" LCD / 3-ося / 512KB / Ethernet / USB / βi Servo / Линейная и Круговая интерполяция

FANUC CNC Precision Control для трехосевой обработки

A02B-0321-B500 - это контроллер FANUC CNC, предназначенный для управления осью станка.Его основой является способность координировать до трех осей одновременно.

Контроллер интерпретирует программы G-кода, определяет геометрию пути инструмента и передает команды позиционирования на подключенные сервоприводы.Линейная и круговая интерполяция Линейная интерполяция приводит инструмент в прямую линию между двумя точками при определенной скорости подачи. Круговая интерполяция приводит инструмент вдоль дуги, определяемой радиусом и конечной точкой.эти два типа движения охватывают весь диапазон стандарта 2.5D фрезерные и поворотные профили.

Основные характеристики

Подключение USB и Ethernet

Эти два интерфейса обработки данных отвечают различным операционным потребностям:

USB:Прямая передача программ с USB-накопителя или подключенного ПК. Программы можно загружать, сохранять или передавать без сетевой инфраструктуры.Полезно для рабочих сред, где программы готовятся на офисном ПК и доставляются на компьютер на USB-накопитель.

Ethernet:Сетевое соединение для операций DNC (Direct Numerical Control) ̇ потоковой передачи программ с сервера управления программами ̇ и для удаленного мониторинга состояния машины.В производственных средах с несколькими машинами, подключение Ethernet позволяет централизовать управление программами.

Сценарии применения

Вертикальный центр обработки:В 3-осевом вертикальном обрабатывающем центре используется A02B-0321-B500 в качестве своего блока с ЧПУ.Программы загружаются через Ethernet с сервера DNC, и оператор машины регулирует скорость подачи при первой обработке с помощью управляющих элементов.

Станционный токарный стан (оси Z + X + C):Центр поворота использует A02B-0321-B500 для управления осьми Z (продольная), X (поперечная) и C (шпиндельная).Круговая интерполяция производит конические и радиусовые переходы в одном блоке программы.

Последовательное оборудование CNC:Старый инструментальный станок с неисправным блоком CNC оснащен A02B-0321-B500.и совместимость серии βi делают его подходящим для модернизации установки, где существующая сервосистема машины сохраняется.

Частые вопросы

Q1: Какова максимальная длина программы, которую A02B-0321-B500 может хранить в 512KB?

512 КБ памяти программного обеспечения CNC хранит примерно 512 000 символов программного кода. Типичная программа станкового центра с 100 блоками G-кода использует примерно от 1000 до 5000 символов.512KB вмещает от 100 до 500 типичных программ одновременно, или одна очень длинная контурная программа загружается через DNC для прямого исполнения из памяти контроллера.

Вопрос 2: Может ли A02B-0321-B500 управлять четырьмя или более осями?

A02B-0321-B500 специфицируется для до 3 управляемых осей. Добавление 4-й оси требует вариант контроллера CNC, предназначенный для дополнительного канала оси. Если машина требует 4-й или 5-й оси,проверять количество осей конкретного варианта A02B перед заказом.

Q3: Какие типы кодеров поддерживает A02B-0321-B500?

Контроллер поддерживает дополнительные кодеры, которые являются стандартными на сервомоторах серии FANUC βi.Инкрементальные кодеры обеспечивают обратную связь положения относительно точки отсчета, установленной при включении (начальное положение)Если применение требует абсолютного задержания положения в циклах мощности без самонаведения, при выборе сервомотора должен быть указан абсолютный кодер.

Вопрос 4: Используется ли порт Ethernet только для интеграции в сеть машин или передачи программ?

Интерфейс Ethernet поддерживает как передачу программ, так и сетевую интеграцию.контроллер может получать программы с сервера DNC через Ethernet соединение Для сетевой интеграции, состояние машины, данные тревоги и производственные подсчеты могут быть доступны подключенным ПК или системам MES с использованием открытых коммуникационных функций FANUC.Конкретные возможности сетевого протокола зависят от установленных программных опций CNC.

Вопрос 5: Что такое функция отмены скорости подачи и кто ее контролирует?

Перезагрузка скорости подачи - это регулировка оператором в режиме реального времени запрограммированной скорости подачи, применяемая с помощью вращающегося переключателя или скачки на панели управления машиной.контроллер выполняет скорость подачи, заданную в программе G-кода, точно.. При 50% инструмент движется со скоростью вдвое меньшей, чем запрограммировано. При 150%, он движется со скоростью в 1,5 раза больше, чем запрограммировано.A02B-0321-B500 поддерживает от 0% до 150% отмены в 10% шагов.
