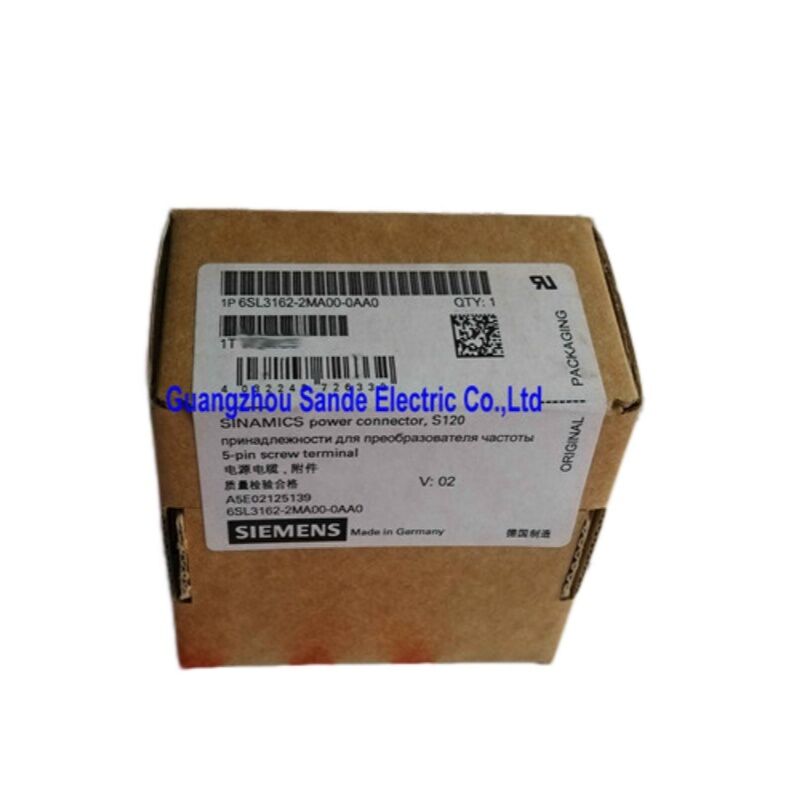

Силовой разъем сервопривода SINAMICS S120 — 6SL3162-2MA00-0AA0

Соединение, которое обеспечивает работу вашего привода

В системе сервопривода силовому разъему легко не придать значения — до тех пор, пока он не выйдет из строя. 6SL3162-2MA00-0AA0 — это оригинальный силовой разъем двигателя серии Siemens SINAMICS S120, специально разработанный для интерфейса шины постоянного тока и питания двигателя на модулях привода формата S120 booksize и chassis. Это физическая точка, через которую управляемая мощность покидает привод и поступает к двигателю — и ее целостность напрямую определяет, будет ли вся ось работать в соответствии со спецификациями или генерировать неисправности.

Это не универсальный промышленный разъем, наклеенный на этикетку Siemens. 6SL3162-2MA00-0AA0 — это компонент, разработанный специально для платформы S120, с геометрией контактов, номинальными токами и механизмами блокировки, точно соответствующими механическому и электрическому интерфейсу привода.

Что на самом деле представляет собой 6SL3162-2MA00-0AA0

6SL3162-2MA00-0AA0 относится к семейству аксессуаров SINAMICS S120 — в частности, к набору силовых разъемов, используемых на стороне выхода двигателя одноосевых и двухосевых силовых модулей S120. Он обеспечивает ответный интерфейс для фазных клемм двигателя U, V, W и, в зависимости от конфигурации, для подключений шины постоянного тока, с надежной системой пружинных зажимов или винтовых клемм, разработанной для поддержания надежного низкоомного контакта при вибрации и термических циклах, которые являются стандартными условиями внутри работающего шкафа управления.

Siemens разработала систему разъемов S120 с блокировкой с помощью инструмента для предотвращения случайного отсоединения во время работы машины — критически важный аспект безопасности, когда подключенная нагрузка представляет собой бесколлекторный серводвигатель под активным управлением крутящим моментом.

Технические характеристики

• Номер детали: 6SL3162-2MA00-0AA0
• Совместимые серии приводов: SINAMICS S120 Booksize / Chassis
• Функция: Разъем питания двигателя (фазные клеммы U/V/W)
• Тип контакта: Клеммная колодка с винтовым зажимом / пружинным зажимом
• Номинальное напряжение: До 690 В переменного тока
• Номинальный ток: Согласно номиналу модуля S120 (соответствует выходной мощности привода)
• Сечение проводника: Совместимо со стандартными сечениями кабелей питания S120
• Механизм блокировки: Позитивная блокировка с помощью инструмента
• Материал корпуса: Армированный термопласт, класс огнестойкости UL 94 V-0
• Степень защиты IP (в соединенном состоянии): IP20 при стандартной установке в шкафу
• Соответствие требованиям: Компонент, сертифицированный CE, UL

Где используется этот разъем

SINAMICS S120 — одна из наиболее широко используемых платформ серво- и векторных приводов в промышленной автоматизации по всему миру. Он питает сервооси в станках, упаковочных линиях, печатных машинах, оборудовании для переработки пластмасс, испытательных стендах и широком спектре оборудования для обработки материалов. Формат S120 booksize — где несколько одноосевых или двухосевых модулей используют общую шину постоянного тока на монтажной рейке — является стандартной архитектурой для многоосевых сервосистем в приложениях среднего и высокого класса.

В этой архитектуре силовой разъем двигателя снимается и подключается заново каждый раз, когда обслуживается, заменяется модуль привода или переконфигурируется шкаф. За срок службы производственной машины этот разъем может быть отсоединен и подсоединен десятки раз. Износ контактов, усталость винтов клемм и напряжение корпуса от многократного обращения — все это реальные причины отказа — именно поэтому наличие оригинального сменного разъема в запасе является стандартной практикой для любой команды технического обслуживания, эксплуатирующей системы S120.

Почему качество разъема важнее, чем кажется

Выходящий из строя силовой разъем сервопривода не всегда проявляется чистым кодом ошибки. Чаще деградация происходит постепенно. Увеличенное контактное сопротивление на одной фазной клемме вызывает асимметричный нагрев. Этот нагрев ускоряет пробой изоляции соседнего кабеля. Привод начинает регистрировать периодические ошибки перегрузки по току или фазного дисбаланса, которые устраняются при перезагрузке и кажутся не связанными с разъемом. К тому времени, когда причина будет выявлена, может потребоваться замена и оконцовки кабеля.

Использование оригинального 6SL3162-2MA00-0AA0 устраняет этот риск у источника. Покрытие контактов, натяжение пружины и спецификация крутящего момента — все соответствует собственным испытаниям Siemens для интерфейса S120. Сторонние разъемы с номинально схожими размерами могут подойти — но контактное сопротивление, номинальная токовая нагрузка и сила удержания в течение длительного времени не всегда эквивалентны, а в приводе, который может коммутировать сотни ампер, эти различия имеют значение.

Примечания по установке и замене

Замена 6SL3162-2MA00-0AA0 — это простая процедура для квалифицированного специалиста по приводам, но она требует строгого соблюдения мер безопасности перед началом любых работ. Шина постоянного тока S120 сохраняет заряд после отключения основного питания — всегда проверяйте, разрядилось ли напряжение на шине постоянного тока до безопасного уровня с помощью калиброванного измерительного прибора, прежде чем прикасаться к каким-либо силовым клеммам.

При оконцовке фазных кабелей двигателя соблюдайте спецификацию крутящего момента, указанную на этикетке разъема или в руководстве по установке оборудования S120. Недотянутые клеммы являются основной причиной периодических ошибок контакта; перетянутые клеммы рискуют расколоть корпус или сорвать резьбу вставки. Зачищайте изоляцию кабеля до точной длины, указанной для клеммы — избыточный оголенный проводник, выступающий за пределы входа клеммы, является нарушением пути утечки в шкафу высокого напряжения.

После повторного подключения проверьте соответствие фаз (последовательность U-V-W) по шильдику двигателя перед повторным включением привода. Перестановка фаз на серводвигателе под векторным управлением вызывает немедленное изменение направления крутящего момента, что в нагруженной системе может привести к механическим повреждениям.

Совместимые модули S120

Всегда сверяйтесь с конкретным руководством по оборудованию S120 (HIM) для вашей версии привода перед заказом.

Часто задаваемые вопросы

В1: С какими приводами и модулями совместим 6SL3162-2MA00-0AA0?

6SL3162-2MA00-0AA0 разработан для серии SINAMICS S120, в частности для силовых модулей формата booksize и chassis, используемых в многоосевых сервосистемах. Он служит разъемом питания на стороне двигателя, охватывающим фазные клеммы U, V и W, где привод подключается к серво- или асинхронному двигателю. Совместимость охватывает основные одноосевые и двухосевые модули S120 booksize, а также силовые модули формата PM340. Перед заказом подтвердите совместимость, проверив руководство по установке оборудования вашего конкретного модуля S120 — Siemens публикует назначение разъемов для каждой версии модуля, и перекрестная проверка занимает менее двух минут. Физические размеры корпуса разъема и расположение клемм стандартизированы для совместимого ряда модулей, но номинальный ток ответного кабеля должен соответствовать номинальному выходному току привода.

В2: Могу ли я использовать сторонний или универсальный разъем вместо 6SL3162-2MA00-0AA0?

Физически некоторые сторонние разъемы с соответствующим шагом контактов и геометрией корпуса могут быть установлены в интерфейс S120. Следует ли их использовать — это другой вопрос. 6SL3162-2MA00-0AA0 рассчитан и протестирован на специфические токовые, температурные и тепловые условия, создаваемые модулями привода S120. Альтернативы не от Siemens сильно различаются по качеству покрытия контактов, силе удержания пружины и термостойкости. В сервоприложениях, где привод управляет динамическими циклами нагрузки — многократно ускоряя и замедляя двигатели в течение смены — разъем подвергается постоянным тепловым нагрузкам. Контактное сопротивление даже на несколько миллиом выше спецификации генерирует измеримое тепло за тысячи циклов. Для машины, работающей в непрерывном режиме производства, использование проверенного оригинального разъема является выбором с меньшим риском и, в конечном итоге, с меньшими затратами. Для некритичного испытательного стенда или приложения с низкой нагрузкой качественный промышленный разъем от авторитетного производителя может быть приемлем в качестве временной меры, но к нему следует относиться именно так.

В3: Как узнать, нуждается ли мой силовой разъем S120 в замене?

Наиболее надежными признаками деградации силового разъема двигателя являются термическое обесцвечивание корпуса разъема или рядом с ним, периодические фазовые ошибки привода, которые устраняются при перезагрузке без явной электрической причины, и любые признаки искрения или карбонизации на контактах клемм. При плановой профилактической проверке используйте инфракрасный термометр или тепловизор для проверки силовых подключений двигателя под нагрузкой — исправное соединение работает при температуре окружающей среды шкафа; деградировавшее соединение показывает измеримое повышение температуры по сравнению с соседними клеммами. Физически проверьте ослабление винтов клемм (при необходимости подтяните до спецификации), осмотрите корпус на наличие трещин, вызванных чрезмерным моментом или механическим напряжением, и проверьте на обесцвечивание или окисление поверхности контактов. Любое из этих условий оправдывает замену разъема до возникновения неисправности.

В4: Совместим ли этот разъем с сериями SINAMICS S110, S150 или G120?

Нет. 6SL3162-2MA00-0AA0 предназначен исключительно для платформы S120. Хотя Siemens использует семейную схему именования для всего диапазона SINAMICS, механические форматы разъемов, расположение клемм и геометрия корпуса различаются между сериями S110, S120, S150 и G120. Попытка установить разъем S120 на модуль S110 или G120 приведет либо к физическому несоответствию, либо — в худшем случае — к неправильной установке, которая выглядит как правильная, но не обеспечивает надежного электрического контакта. Всегда проверяйте полную серию привода и конкретный тип модуля по документации Siemens перед приобретением сменных разъемов. Префикс номера детали 6SL3162, специфичный для S120, является основным идентификатором, подтверждающим, что эта деталь относится к ассортименту аксессуаров S120.

В5: Какие меры безопасности обязательны перед заменой силового разъема на приводе S120?

Безопасная изоляция в системе S120 требует большего, чем просто отключение главного выключателя. Конденсаторы шины постоянного тока S120 сохраняют значительный запас заряда после отключения основного питания — в полноразмерной системе S120 это может быть несколько сотен вольт постоянного тока, что смертельно опасно. Обязательная процедура: отключить основное питание и применить блокировку/маркировку в соответствии с протоколом безопасности вашего объекта; дождаться времени разряда, указанного в руководстве по оборудованию S120 для вашей версии модуля (обычно минимум от двух до пяти минут); проверить напряжение на шине постоянного тока с помощью калиброванного измерительного прибора класса CAT III или CAT IV, прежде чем прикасаться к каким-либо клеммам. Только после подтверждения, что напряжение на шине ниже 50 В постоянного тока, можно приступать к работе с разъемом. Кроме того, убедитесь, что двигатель механически остановлен и не может быть приведен в движение внешней нагрузкой или силой тяжести перед отсоединением фазных кабелей. Это не те меры предосторожности, которыми можно пренебречь под давлением времени — платформа S120 работает при напряжениях, смертельных при контакте.

Технические характеристики продукта могут быть изменены. Всегда сверяйтесь с текущим руководством по установке оборудования Siemens SINAMICS S120 для вашей конкретной конфигурации привода перед установкой.
