Процессор связи 6GK1562-2AA00 6GK1 562-2AA00 6GK1562-2AAOO

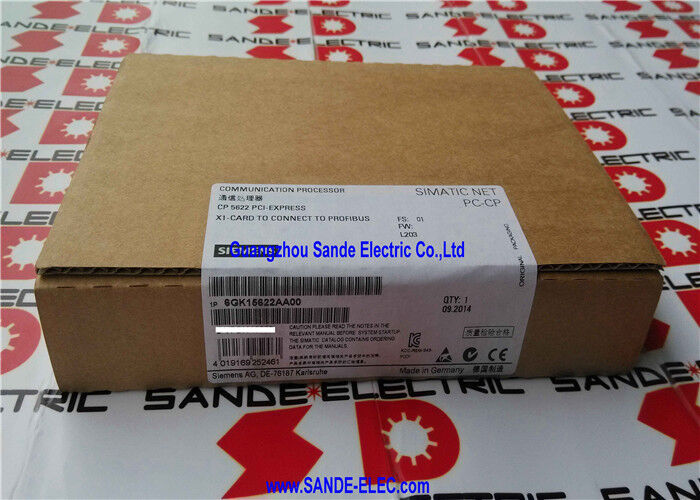

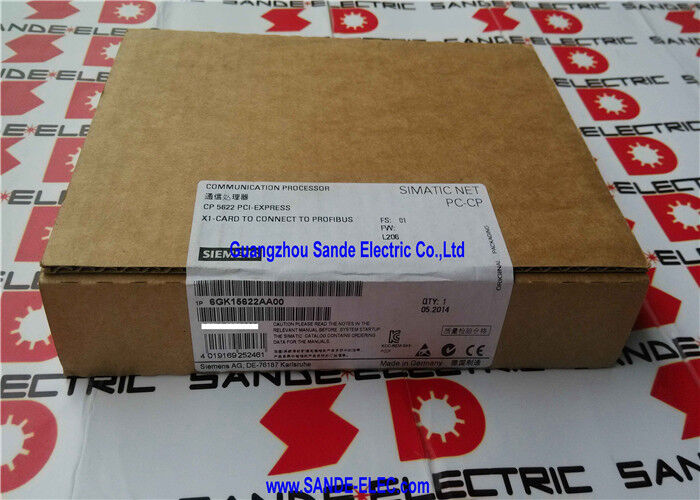

Siemens 6GK1562-2AA00 | Коммуникационный процессор CP 5622 для PROFIBUS/MPI — карта PCIe X1, до 12 Мбит/с, PROFIBUS DP Master/Slave, PG/OP, S7, FDL, ОС 32/64-бит, разъем D-Sub

Сервисы связи:

• PROFIBUS DP Master Class 1 (циклический обмен данными с DP-ведомыми устройствами)
• PROFIBUS DP Master Class 2 (ациклический доступ к данным, диагностика — с SOFTNET-PB DP)
• PROFIBUS DP Slave (с пакетом SOFTNET-PB DP Slave)
• Связь PG/OP (STEP 7, SIMATIC PDM, SCOUT)
• Связь S7 (с программным обеспечением SOFTNET-PB S7)
• Открытая связь — FDL SEND/RECEIVE

Обзор

Siemens 6GK1562-2AA00 — это CP 5622 — коммуникационный процессорный модуль PCI Express X1, который подключает стандартный ПК или программируемое устройство Siemens (PG) к сетям PROFIBUS и MPI.Это практический аппаратный мост между миром инжиниринга — где STEP 7, TIA Portal, SIMATIC PDM и STARTER работают на компьютерах Windows — и инфраструктурой полевой шины на производстве, где ПЛК, приводы, приборы и контроллеры процессов обмениваются данными по PROFIBUS DP и MPI.

PROFIBUS DP, доминирующая полевая шина в европейских и мировых установках автоматизации процессов и производства в 1990-х и 2000-х годах, продолжает оставаться основой связи для огромного количества установленного оборудования автоматизации по всему миру.

Каждый модуль Siemens S7-300, S7-400, S7-1500, модуль распределенного ввода-вывода, привод SIMOREG DC и привод SINAMICS, сконфигурированный для PROFIBUS, использует этот протокол.

Подключение ПК к этой сети для программирования, ввода в эксплуатацию, диагностики или управления активами требует такого оборудования, как CP 5622 — карты, компактный форм-фактор и интерфейс PCIe делают ее естественным выбором для современных инженерных рабочих станций.

Физический формат PCIe X1 является ключевым элементом аппаратной совместимости.

В то время как оригинальные карты CP 5611 и CP 5613 использовали обычные слоты PCI (которые больше не присутствуют на большинстве материнских плат современных настольных компьютеров и рабочих станций), слот PCIe X1 является стандартным практически на всех настольных компьютерах и рабочих станциях, произведенных с середины 2000-х годов.

CP 5622 устанавливается в любой слот PCIe независимо от количества линий — карта X1 корректно работает в механических слотах X1, X4, X8 или X16, что делает ее совместимой с любым стандартным ПК или инженерной рабочей станцией без необходимости выбора конкретного слота.

Основные характеристики

Параметр

Ценность CP 5622 заключается в широте поддерживаемых сервисов связи в сочетании с соответствующими программными пакетами Siemens SOFTNET. Понимание того, какие сервисы требуют какого программного обеспечения, помогает прояснить, что предоставляет само оборудование, а что требует дополнительного лицензирования:

Связь PG/OP

предоставляется базовым драйвером карты без дополнительных лицензий на программное обеспечение. Это сервис связи, используемый STEP 7 (Classic), TIA Portal, DriveMonitor, STARTER и SIMATIC PDM для доступа к ПЛК, приводам и интеллектуальным полевым устройствам для программирования, параметризации и мониторинга в реальном времени.Любой инженер с установленным STEP 7 или TIA Portal, CP 5622 в своем ПК и кабелем PROFIBUS, подключенным к сети, может немедленно считывать и записывать программы ПЛК, отслеживать таблицы переменных и получать доступ к наборам параметров приводов.

PROFIBUS DP Master Class 1

— циклический обмен данными с DP-ведомыми устройствами — также поддерживается нативно.Это режим связи, который приложение времени выполнения на ПК использует для обмена данными процесса с DP-ведомыми устройствами в реальном времени, аналогично тому, как это делает мастер ПЛК DP.

Приложения, такие как системы SCADA/HMI, инструменты сбора данных и серверы OPC, могут использовать этот режим для непрерывного считывания значений процесса с датчиков, приборов и слов состояния приводов, подключенных в качестве DP-ведомых устройств PROFIBUS.

PROFIBUS DP Master Class 2

— ациклический доступ для диагностики и параметризации во время выполнения — требует программного пакета SOFTNET-PB DP.Этот режим позволяет изменять параметры приборов и приводов в режиме онлайн во время их нормальной циклической работы, что является моделью связи, используемой SIMATIC PDM для управления полевыми устройствами и инструментами ввода в эксплуатацию приводов, которые корректируют параметры во время работы.

Связь S7

(PUT/GET между контроллерами S7 и ПК) требует SOFTNET-PB S7. Работа DP Slave — перевод CP 5622 в режим ведомого устройства для получения циклических данных от мастера PROFIBUS — требует SOFTNET-PB DP Slave.Установка и совместимость с ОС

Физическая установка требует открытия корпуса ПК и вставки CP 5622 в любой доступный слот PCIe.

Низкопрофильный кронштейн карты подходит для стандартных слотов PCIe половинной высоты; для полноразмерных корпусов следует подтвердить наличие полноразмерного кронштейна. 9-контактный разъем PROFIBUS D-Sub выходит на заднюю панель, где подключается стандартный кабель PROFIBUS с 9-контактным штекерным разъемом D-Sub.

Сопротивления терминации PROFIBUS должны быть включены на обоих физических концах сегмента кабеля PROFIBUS — разъем CP 5622 обычно обеспечивает терминацию на стороне ПК.

Совместимость с операционными системами охватывает текущие 64-битные версии Windows, а также устаревшие 32-битные среды.

Siemens поддерживает обновленный список совместимости с ОС под идентификатором записи 22611503, который следует проверить для конкретной используемой версии Windows перед установкой, особенно для более новых версий Windows, которые могут потребовать обновления драйверов.

Несколько карт CP 5622 могут быть установлены в одном ПК одновременно — это актуально для инженерных рабочих станций с несколькими сетями, служащих центрами ввода в эксплуатацию PROFIBUS в проектах с несколькими независимыми сегментами PROFIBUS, к которым необходимо получить доступ с одного ноутбука или настольного компьютера.

Часто задаваемые вопросы

В1: Требуется ли дополнительное программное обеспечение для использования CP 5622 с STEP 7 или TIA Portal для программирования ПЛК?

Для базовой связи PG/OP — которая охватывает все задачи программирования, мониторинга и онлайн-диагностики STEP 7 и TIA Portal — не требуется никакого дополнительного программного обеспечения, кроме пакета драйверов карты и STEP 7 / TIA Portal.

Драйвер устанавливается через Windows и делает карту доступной в качестве интерфейса PROFIBUS для инженерных инструментов Siemens.

Пакеты программного обеспечения SOFTNET требуются только для дополнительных сервисов связи (время выполнения DP Master/Slave, связь S7 PUT/GET), используемых приложениями времени выполнения или конкретными диагностическими инструментами, помимо стандартных функций инженерного программного обеспечения.

В2: Карта подходит для слотов PCIe X1, X4, X8 и X16. Обеспечивает ли использование большего слота какое-либо преимущество в производительности?

Нет. Производительность карты PCIe определяется дизайном интерфейса самой карты, а не шириной слота, в который она установлена.

CP 5622 использует интерфейс PCIe X1, который обеспечивает достаточную пропускную способность для PROFIBUS при всех скоростях передачи данных до 12 Мбит/с.

Установка ее в слот X4 или X16 использует больше физического слота, чем фактически использует карта — это механически и электрически совместимо и не влияет на производительность в любом направлении.

В3: Можно ли использовать CP 5622 с ноутбуком или только с настольными ПК?

CP 5622 требует внутреннего слота PCIe, который доступен в настольных ПК и рабочих станциях, но не в стандартных ноутбуках (которые вместо этого имеют интерфейсы PCIe Mini, M.2 или Thunderbolt).

Для подключения ноутбука к PROFIBUS Siemens предлагает адаптер CP 5711 (USB-PROFIBUS) или внешние интерфейсные устройства, подключаемые через USB или Thunderbolt.

CP 5622 является подходящим выбором для стационарных инженерных рабочих станций и настольных ПК для ввода в эксплуатацию, постоянно установленных в диспетчерских или мастерских.

В4: Поддерживает ли CP 5622 связь MPI так же, как и PROFIBUS DP, и есть ли какие-либо ограничения?

Да. MPI (Multi-Point Interface) — это проприетарный интерфейс программирования и связи Siemens, используемый нативно ПЛК S7-300 и старыми приводами SIMOREG.

MPI работает на том же физическом кабеле RS-485, что и PROFIBUS, и выбирается на уровне конфигурации программного обеспечения, а не через различное оборудование.

Разъем D-Sub CP 5622 поддерживает как соединения PROFIBUS, так и MPI — протокол выбирается в конфигурации интерфейса программного обеспечения SIMATIC.

Обратите внимание, что MPI ограничен более низкими скоростями передачи данных (номинально до 12 Мбит/с, но на практике обычно 187,5 кбит/с или 1,5 Мбит/с) и меньшим количеством узлов, чем PROFIBUS DP, и его использование в основном предназначено для подключения к устаревшим ЦПУ S7-300 и связи с приводами, где PROFIBUS DP не настроен.

В5: Сколько DP-ведомых устройств PROFIBUS может одновременно управлять CP 5622 в качестве DP Master?

В качестве DP Master PROFIBUS CP 5622 поддерживает до 125 адресуемых ведомых узлов в сегменте PROFIBUS (максимум, определенный стандартом PROFIBUS).

Практический размер сети ограничен общим объемом сконфигурированных циклических входных/выходных данных, скоростью передачи данных и требованиями к времени цикла обновления подключенного приложения.

В типичном приложении инженерной рабочей станции — где CP 5622 используется для ввода в эксплуатацию и диагностики, а не для управления процессами в реальном времени — количество одновременно активных ведомых устройств определяется объемом работающего проекта, а не жестким аппаратным ограничением.
