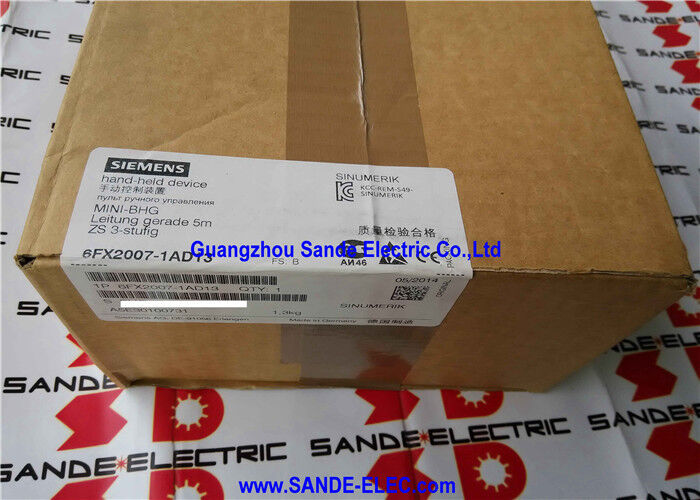

Мини-портативный блок 6FX2007-1AD13 6FX2 007-1AD13 6FX2OO7-1AD13

Siemens 6FX2007-1AD13 | Мини-пульт SINUMERIK — прямой кабель 5 м / 2-канальная кнопка аварийной остановки / 3-позиционный кнопка безопасности

Ручное управление осями у заготовки

Мини-пульт SINUMERIK обеспечивает управление перемещением осей и функцию аварийной остановки непосредственно у оператора во время наладки, смены инструмента, загрузки заготовки и проверки в режиме холостого хода. Когда оператору необходимо находиться в зоне резания — проверять зазоры, направлять инструмент в исходное положение или перемещать оси, наблюдая за рабочей зоной напрямую — пульт MHU обеспечивает полный контроль на расстоянии вытянутой руки, с функциями безопасности, необходимыми для работы в непосредственной близости от станка без закрытой защитной кабины.

Почему вариант с прямым кабелем: Прямой кабель длиной 5 м модели -1AD13 предназначен для операторов, которые перемещаются вокруг станка. Прямые кабели не обладают пружинящим эффектом витых кабелей, что облегчает их использование на больших станках, где оператор проходит несколько метров между панелью и рабочей зоной. Модель -1AD03 с витым кабелем длиной 3,5 м подходит для операторов, которые в основном используют пульт вблизи стационарной станции и хотят, чтобы кабель аккуратно убирался, когда он не используется.

Основные характеристики

Двухканальная аварийная остановка и трехпозиционная кнопка безопасности — как работают функции безопасности

Двухканальная аварийная остановка (4-проводная): Кнопка аварийной остановки имеет два независимых нормально замкнутых контакта, каждый из которых подключен по своей цепи к реле безопасности ЧПУ. Оба канала размыкаются одновременно при нажатии. Система мониторинга постоянно проверяет согласованность обоих каналов — неисправность проводки или залипание контакта, которое приводит к размыканию одного канала без другого, обнаруживается и предотвращает работу станка до устранения проблемы. Эта двухканальная архитектура соответствует уровням безопасности EN ISO 13849 Performance Level d и EN 62061 SIL 2.

Трехпозиционная кнопка безопасности (2-канальная):

• Положение 1 (отпущено): Цепь разомкнута — движение оси заблокировано
• Положение 2 (среднее удержание): Цепь замкнута — движение разрешено
• Положение 3 (паника/полное нажатие): Цепь разомкнута — движение заблокировано

Оператор должен сознательно удерживать среднее положение, чтобы движение было активным. Испуганный оператор, сжимающий кнопку, переводит ее в положение 3 — движение останавливается. При падении пульта положение 2 теряется — движение останавливается. Кнопка безопасности является элементом управления, который разрешает перемещение осей в непосредственной близости от станка во время наладки без закрытой защитной кабины.

Магнитный фиксатор рукоятки: Фиксатор удерживает рукоятку в неподвижном состоянии, когда она не используется намеренно, предотвращая случайное вращение от удара или падения пульта, которое могло бы привести к непреднамеренным командам оси.

Разъемы

Отдельные разъемы для каждой функции безопасности позволяют ЧПУ осуществлять независимый мониторинг каждой цепи. Металлический разъем обеспечивает механическую прочность при многократном подключении и отключении.

Часто задаваемые вопросы

В1: В чем разница между 6FX2007-1AD13 и 6FX2007-1AD03?

Идентичны по всем функциям, функциям безопасности, разъемам и размерам. Единственное отличие — кабель: модель -1AD13 имеет прямой кабель длиной 5 м; модель -1AD03 имеет витой кабель длиной 3,5 м. Выбирайте прямой кабель для перемещения вокруг станка; выбирайте витой кабель для стационарного использования, когда кабель должен убираться при ослаблении.

В2: Что произойдет, если оператор в панике нажмет кнопку безопасности в положение 3?

Оба контакта кнопки безопасности разомкнутся — такое же состояние разомкнутой цепи, как и в отпущенном положении. Система мониторинга входа кнопки безопасности остановит любое активное перемещение оси. Оператор должен сознательно вернуться в среднее положение 2, чтобы возобновить движение. Это предусмотренное поведение безопасности: испуганный оператор, крепко сжимающий кнопку, вызывает остановку, а не продолжение движения.

В3: Как настраиваются три назначаемые пользователем функциональные клавиши?

Функциональные клавиши подключаются к интерфейсу сигналов MHU как цифровые входы контроллера SINUMERIK. Их назначение функциям ЧПУ (пуск/останов шпинделя, включение/выключение СОЖ, функции ПЛК пользователя) настраивается в программе ПЛК станка и/или в данных станка SINUMERIK. Вставные этикетки позволяют наносить надписи с пользовательскими функциями клавиш в соответствии с запрограммированными назначениями.

В4: Совместим ли 6FX2007-1AD13 со всеми поколениями SINUMERIK?

Требует систем SINUMERIK, которые предоставляют порты интерфейса X51/X52/X55/X60 — это охватывает SINUMERIK 840D sl, 828D и 802D sl. Убедитесь, что NCU или PPU станка имеет эти порты разъемов и что программа ПЛК включает конфигурацию интерфейса пульта. Более старые поколения SINUMERIK с другими спецификациями интерфейса пульта могут потребовать другой вариант MHU или адаптер.

В5: Можно ли чистить MHU струями воды, учитывая его степень защиты IP65?

IP65 означает защиту от струй воды низкого давления с любого направления — обычная промывка и случайные брызги. Это не распространяется на мойку под высоким давлением. Что касается химических чистящих средств (смазочно-охлаждающие жидкости, обезжириватели, присадки к СОЖ), то они, как правило, совместимы с материалом корпуса. Концентрированные растворители и агрессивные химические очистители со временем могут вызвать деградацию поверхности — проверьте данные Siemens о материале корпуса перед регулярным воздействием химических веществ.
