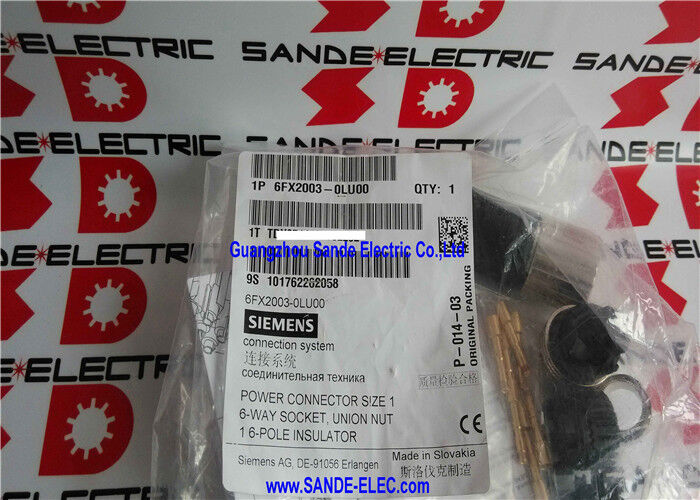

Siemens 6FX2003-0LU00 | MOTION-CONNECT Разъем питания — Розетка, размер 1, 6-контактная с винтовой крышкой

Номер детали: 6FX2003-0LU00

Перекрестная ссылка: 6FX20030LU00

Производитель: Siemens AG (Германия)

Тип продукта: Разъем питания — Вставка розетки для кабеля двигателя сервопривода

Серия продукта: MOTION-CONNECT

Подключение приводов к двигателям

6FX2003-0LU00 — это 6-контактная розетка разъема питания размера 1 из линейки Siemens MOTION-CONNECT — ответный разъем, используемый для оконцовки силового кабеля, проходящего между усилителем сервопривода и асинхронным серводвигателем. Это компонент для монтажа на месте: инженер собирает этот разъем на обрезанном конце кабеля двигателя, создавая штекер, который вставляется в розетку питания двигателя.

Комплект поставки обеспечивает полное решение для оконцовки в одной детали: 6-контактный изолятор, восемь розеточных контактов, рассчитанных на проводники сечением 1–2,5 мм², и два зажима для снятия натяжения кабеля, охватывающие диапазоны наружного диаметра 7,5–12 мм и 9–15 мм. Винтовая крышка фиксируется на изоляторе после подключения, герметизируя узел и обеспечивая усилие зажима для снятия натяжения.

В системах приводов Siemens SINUMERIK и SINAMICS система силовых кабелей MOTION-CONNECT использует стандартизированные разъемы для модульной сборки кабелей. Размер разъема — размер 1 — соответствует номинальному току кабеля и классу мощности двигателя. Размер 1 охватывает диапазон мощности от низкого до среднего; двигатели большей мощности используют разъемы размера 2 или 3.

Основные характеристики

FAQ

В1: Сколько проводников несет 6-контактный разъем питания двигателя?

6-контактный разъем несет три фазных проводника двигателя (U, V, W), проводник защитного заземления (PE) и два проводника тормоза (если двигатель имеет электромагнитный тормоз). Восемь розеточных контактов обеспечивают эти соединения, а неиспользуемые положения в вариантах с тормозом или без тормоза остаются открытыми.

В2: Диапазон оконцовки кабеля охватывает наружные диаметры 7,5–12 мм и 9–15 мм. Какой из них применяется к какому кабелю?

Два ввода для оконцовки кабеля предназначены для двух разных диапазонов наружного диаметра кабеля в одном узле разъема — один зажим подходит для кабеля двигателя (обычно для общей внешней оболочки силового кабеля, которая варьируется в зависимости от типа кабеля), а другой — для другого варианта кабеля. Выберите зажим, соответствующий наружному диаметру оконцовываемого кабеля.

В3: Можно ли собрать 6FX2003-0LU00 без специальных инструментов?

Да. Винтовые контакты требуют только стандартной шлицевой или крестовой отвертки и стриппера для проводов. Зажим для наружного диаметра кабеля использует стандартный винтовой крепеж. Инструменты для обжима не требуются. Инструкции по сборке Siemens MOTION-CONNECT указывают длину зачистки проводника и крутящий момент винта для правильной оконцовки.

В4: Какие серии серводвигателей Siemens совместимы с разъемом размера 1?

Разъем размера 1 используется с серводвигателями, совместимыми с SINUMERIK и SINAMICS, в классе мощности от низкого до среднего. Серии двигателей, обычно использующие размер 1, включают 1FK7, 1FT7 и связанные с ними серии в диапазоне мощности, обслуживаемом проводниками 1–2,5 мм². Подтвердите размер разъема по обозначению клемм двигателя или в документации по заказу кабелей MOTION-CONNECT для конкретной модели двигателя.

В5: Является ли разъем 6FX2003-0LU00 повторно используемым при повторной оконцовке кабеля?

Контакты розетки имеют винтовое соединение, что позволяет снимать и повторно вставлять кабель. Однако SIEMENS рекомендует заменять контакты, если проводник был перетянут или изоляция повреждена в месте зачистки. Корпус изолятора пригоден для повторного использования при условии отсутствия повреждений. Для критически важных соединений привода повторная оконцовка всего комплекта разъема является наиболее безопасной практикой.
