SINUMERIK Центральный контроллер 6FC5101-0AA01-0AA0 6FC5 101-0AA01-0AA0 6FC51O1-OAAO1-OAAO

Siemens 6FC5101-0AA01-0AA0 | SINUMERIK 840C/840CE Центральный контроллер 1 — 12-слотовый корпус без модулей, снят с производства (запасная часть)

Обзор

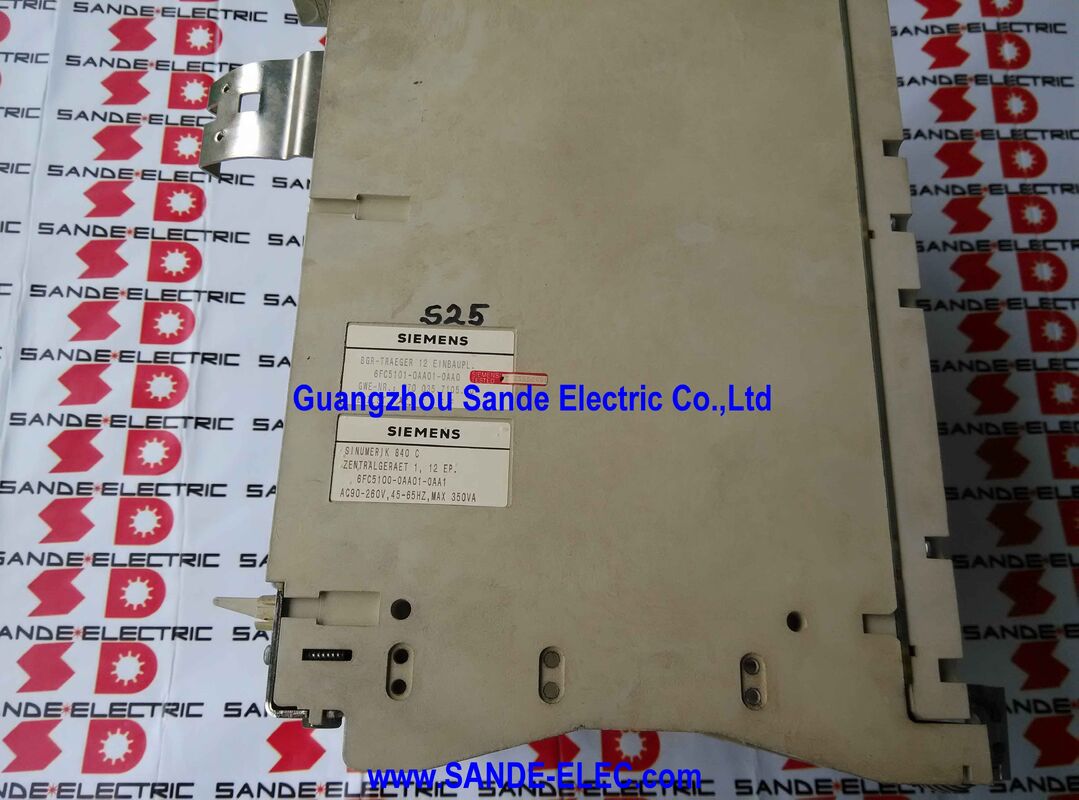

Siemens 6FC5101-0AA01-0AA0 — это центральный контроллер SINUMERIK 840C 1 — 12-слотовый корпус, который является физической основой системы управления ЧПУ SINUMERIK 840C.

840C был флагманской платформой управления ЧПУ от Siemens с начала 1990-х до 2000-х годов, занимая верхний сегмент линейки ЧПУ Siemens и широко применяясь в высокопроизводительных обрабатывающих центрах, гибких производственных ячейках, многоосевых токарно-фрезерных центрах и других требовательных приложениях ЧПУ.

Тысячи станков с ЧПУ 840C продолжают продуктивно работать на производственных предприятиях по всему миру, и обслуживание этих систем требует доступа ко всем уровням оборудования — включая сам корпус контроллера.

Обозначение «без модулей» имеет важное значение: 6FC5101-0AA01-0AA0 — это пустая конструкция корпуса — алюминиевый и стальной корпус с шиной на задней панели, направляющими для слотов, разъемами на передней панели и крепежными элементами — без каких-либо модульных плат, которые обеспечивают функционирование 840C.

Блок питания, процессор ЧПУ, CSB, процессор ПЛК, интерфейсные модули и платы осей устанавливаются в этот корпус, но заказываются и управляются отдельно.

Близкий аналог 6FC5100-0AA01-0AA1 (обратите внимание на небольшое отличие в номере детали) — это эквивалентный корпус, который поставляется с установленным блоком питания, CSB и процессором ПЛК 135WD.

С точки зрения практического обслуживания, пустой корпус удовлетворяет специфическую потребность: когда корпус центрального контроллера 1 840C получил физические повреждения — поврежденные разъемы на задней панели, треснувшая конструкция корпуса, корродированные направляющие для плат — но установленные модули все еще функциональны, пустой корпус позволяет инженеру по техническому обслуживанию перенести рабочие модули из поврежденного корпуса в новый, восстанавливая систему без замены дорогостоящих модульных плат.

Основные характеристики

Архитектура SINUMERIK 840C — Что находится в Центральном контроллере 1

SINUMERIK 840C — это модульная система управления ЧПУ, организованная вокруг одного или нескольких корпусов центральных контроллеров. В полной установке 840C Центральный контроллер 1 (этот корпус) является основным корпусом, в котором размещены критически важные системные платы:

Блок питания (PS): Преобразует входное напряжение сети переменного тока в стабилизированные напряжения, необходимые всем установленным платам — обычно +5 В, ±15 В и +24 В для различных логических и аналоговых схем. Устанавливается в крайнем левом слоте.

CSB (плата центральных служб): Обеспечивает управление системной шиной, распределение тактовых сигналов и инфраструктуру межплатной связи для корпуса.

CSB — это плата, которая делает заднюю панель функциональной коммуникационной инфраструктурой, а не просто пассивным набором разъемов.

Процессор ПЛК (135WD или аналогичный): Интегрированный процессор ПЛК SIMATIC S5-135WD, который выполняет вспомогательную логику управления станком — управление сменщиком инструмента, системой охлаждения, мониторинг блокировок безопасности и все двоичные функции станка, которые процессор ЧПУ (числового управления) делегирует ПЛК.

Платы процессора ЧПУ: Платы процессора числового управления, которые выполняют расчеты интерполяции, алгоритмы управления положением осей и интерпретацию управляющих программ.

Конкретная конфигурация процессора ЧПУ зависит от количества осей и каналов, настроенных для станка.

Интерфейсные платы: Платы ввода-вывода, платы интерфейса энкодера, платы измерительных цепей и другие платы, специфичные для конкретного применения, занимающие оставшиеся слоты.

12-слотовая емкость Центрального контроллера 1 позволяет разместить типичную установку SINUMERIK 840C с большим количеством осей.

Станки, требующие более 12 слотов, используют дополнительные корпуса центральных контроллеров (Контроллер 2, Контроллер 3), каскадно подключенные к основному корпусу через межкорпусные шинные соединения.

840C против 840CE — Что поддерживает корпус

SINUMERIK 840C и 840CE используют одну и ту же аппаратную платформу, включая этот корпус контроллера, но различаются по возможностям системы шпинделя и привода:

840C — это стандартная конфигурация, предназначенная для использования с сервоприводами и шпиндельными приводами SIMODRIVE 611 через стандартную архитектуру интерфейса SINUMERIK 840C.

840CE (Enhanced) расширяет 840C дополнительной функциональностью — поддержкой SIMODRIVE 611 с расширенными интерфейсами привода, расширенными функциями управления шпинделем и опциональными дополнительными каналами осей для более сложных конфигураций станков.

Обозначение «CE» использовалось для некоторых экспортных и расширенных вариантов.

Обе системы используют один и тот же механический корпус, заднюю панель и базовый набор модулей.

Аппаратное различие заключается в конкретной конфигурации установленных модулей — программное обеспечение и конфигурация на платах процессора ЧПУ и ПЛК определяют, работает ли система как 840C или 840CE.

Обслуживание корпуса — Когда сам корпус требует замены

Хотя электронные модули внутри центрального контроллера 840C чаще всего требуют ремонта или замены, сам корпус контроллера может потребовать замены при определенных обстоятельствах:

Повреждение разъемов на задней панели: Позолоченные шинные разъемы на задней панели принимают и выпускают модульные платы в течение многих циклов обслуживания.

В условиях частого обслуживания или после того, как модуль был вставлен в неправильно выровненный слот, разъемы на задней панели могут быть повреждены. Как только происходит повреждение разъемов на задней панели, электрическая надежность всего корпуса нарушается — замена корпуса является правильным решением.

Повреждение корпуса коррозией или загрязнениями: В мастерских, где шкаф ЧПУ был плохо герметизирован от паров охлаждающей жидкости, металлической стружки или чистящих жидкостей, конструкция корпуса может подвергнуться коррозии до такой степени, что слоты для модулей больше не обеспечивают надежное механическое крепление.

Корродированный корпус, который позволяет платам модулей смещаться во время вибрации, создает прерывистые отказы контактов, которые чрезвычайно трудно диагностировать.

Физическое воздействие: Аварии шкафа, повреждения при транспортировке или неправильное обращение могут физически погнуть или сломать направляющие слотов корпуса, препятствуя правильной установке модулей.

Во всех этих случаях пустой корпус 6FC5101-0AA01-0AA0 обеспечивает структурную замену, сохраняя при этом инвестиции в установленные модульные платы.

Часто задаваемые вопросы

В1: В чем разница между 6FC5101-0AA01-0AA0 и 6FC5100-0AA01-0AA1?

6FC5100-0AA01-0AA1 (небольшое отличие в префиксе базового номера детали: -5100 против -5101) — это полностью укомплектованный Центральный контроллер 1, поставляемый с установленным блоком питания, CSB и процессором ПЛК 135WD. 6FC5101-0AA01-0AA0 — это только пустой корпус — он поставляется без установленных модулей.

Версия без модулей подходит при переносе рабочих модулей из поврежденного корпуса. При сборке или настройке системы 840C с нуля требуется укомплектованная версия или модули, приобретенные отдельно.

В2: Можно ли устанавливать модули из корпуса SINUMERIK 840C Контроллер 2 или Контроллер 3 в этот корпус Контроллера 1?

Физический разъем на задней панели и размеры слотов одинаковы для всех корпусов центральных контроллеров 840C — платы, разработанные для слотов Контроллера 2 или Контроллера 3, физически подходят для слотов Контроллера 1.

Однако логическое положение определенных плат (особенно блока питания PS, CSB и плат, занимающих определенные зарезервированные позиции слотов) определяется в аппаратной конфигурации SINUMERIK 840C, и смешивание плат между позициями корпусов контроллеров требует тщательной сверки с руководством по планированию 840C для проверки настроек адресов плат, конфигурации перемычек и назначений слотов на задней панели.

В3: Каково ограничение по количеству слотов и что происходит, если конфигурация 840C требует более 12 слотов?

Корпус Контроллера 1 предоставляет 12 слотов для модулей. Когда конкретная конфигурация станка — большое количество осей, несколько каналов, обширный ввод-вывод — требует более 12 позиций слотов, система 840C расширяется путем добавления корпусов Контроллера 2 (6FC5101-0AB02-0AA0 с 18 слотами + 3 AT слота) и, при необходимости, Контроллера 3, подключенных к Контроллеру 1 через интерфейс межкорпусной шины.

Руководство по планированию для конкретной конфигурации 840C указывает, какие платы должны быть в Контроллере 1, а какие могут быть распределены по дополнительным корпусам.

В4: Поддерживается ли SINUMERIK 840C компанией Siemens, и какова ситуация с запасными частями?

Платформа SINUMERIK 840C снята с производства компанией Siemens много лет назад, но Siemens предоставляет так называемые «Промышленные услуги» для устаревших платформ — доступность запасных частей и услуги по ремонту в течение определенного периода.

Для конечных пользователей, эксплуатирующих станки 840C, основными каналами получения запасных частей являются собственная логистика запасных частей Siemens (для компонентов, которые еще есть в наличии), специализированные сервисы ремонта SINUMERIK, которые имеют в наличии отремонтированные модули 840C, и рынок промышленного избыточного оборудования.

Сам корпус контроллера — как механический, а не электронный компонент — как правило, относительно доступен на рынке избыточного оборудования по сравнению с модульными платами.

В5: Каков преемник SINUMERIK 840C, и можно ли выполнить модернизацию с сохранением двигателей и приводов 840C?

Официальным преемником SINUMERIK 840C от Siemens является SINUMERIK 840D sl (Solution Line), а в последнее время — платформа SINUMERIK ONE.

Миграция с 840C на 840D sl обычно включает полную замену электроники управления ЧПУ — корпус центрального контроллера и все его платы заменяются аппаратным обеспечением 840D sl — в то время как сервоприводы и шпиндельныe приводы SIMODRIVE 611 часто могут быть сохранены с соответствующими обновлениями программного обеспечения привода.

Системы двигателей и энкодеров, как правило, совместимы. Механическая структура станка, геометрия осей и обслуживание полевых кабелей и разъемов могут быть сохранены при хорошо спланированной миграции, что делает замену электроники жизнеспособной без полной перестройки станка.
