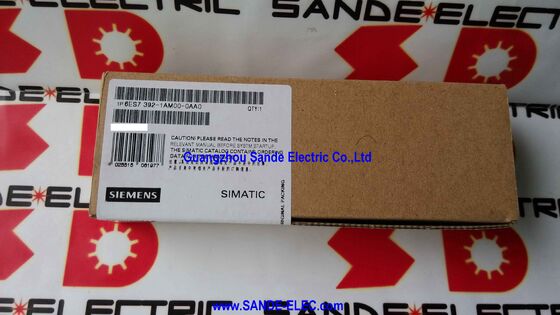

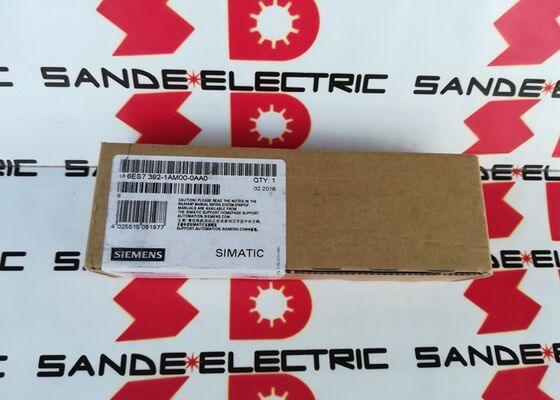

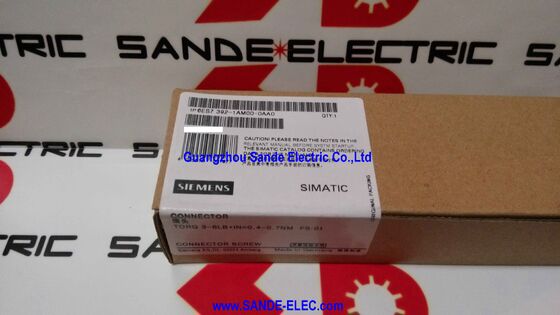

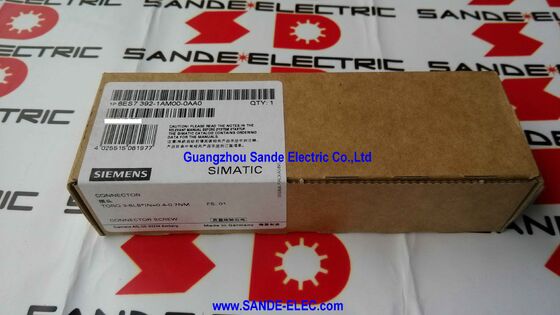

Симатический фронтальный разъем 6ES7392-1AM00-0AA0 6ES7 392-1AM00-0AA0 6ES7392-1AMOO-OAAO

Siemens 6ES7392-1AM00-0AA0∙ SIMATIC S7-300 Передний соединитель 40 полюсный, контактные винты, AWG 1924 060°C, 21,6×125×40,9 мм

Обзор

ВSiemens 6ES7392-1AM00-0AA0является 40-полюсным передним разъемом для сигнальных модулей SIMATIC S7-300 компонент проводки, который соединяет процессовые сигналы S7-300 из поля в систему PLC.

В архитектуре S7-300 сигнальные модули (плоты ввода/вывода, которые считывают состояние датчиков и управляющие устройства) спроектированы как двухчастичные сборки:сам сигнальный модуль остается в шкафу на крепежной рельсе, а передний разъем – эта часть – несет всю проводку поля.

Передний разъем может быть снят с неповрежденной проводкой, и на его месте может быть установлен новый или отремонтированный модуль сигнала.

Затем передний разъем и его проводка подключаются к новому модулю без каких-либо перепроводки.

Это разделение между модулем и соединителем проводки является одной из особенностей дизайна S7-300, которая действительно сокращает время простоя машины.Замена неисправного цифрового выходного модуля означает выявление и удаление сорока отдельных полевых проводов из терминалов неисправного модуля., устанавливая новый модуль, и снова заканчивая каждую проволоку в правильном положении терминала.Поменяем модуль.Включи передний разъем.

40-польная версия (эта часть) используется с модулями S7-300, которые имеют 40 точек ввода/вывода или 40 терминальных позиций.

Стандартные 32-канальные цифровые модули и многие аналоговые модули используют 40-польный разъем.

Основные характеристики

Контакты с винтами

The screw contact connection method used in the 6ES7392-1AM00-0AA0 is the established standard for industrial PLC wiring where long-term reliability and ease of maintenance take precedence over connection speed.

Каждое из 40 терминальных положений принимает провод, вставленный в отверстие терминала, с захваченным винтом, который зажимает провод при затяжении до указанного крутящего момента 0,4 ∼ 0,7 Нм.

Контакты с винтом обрабатывают диапазон поперечного сечения провода AWG 19 ′′ 24 (примерно от 0,14 мм2 до 0,75 мм2), который охватывает типичные сигнальные кабели, используемые в промышленных проводах управления: 0.5 мм2 одноядерный для коротких проходов панельной проводки, 0,75 мм2 для длинных каналов датчиков и 0,25 мм2 для компактной проводки в ограниченных пространством панелях.

Для протянутой проволоки рекомендуется использовать конечные рукава (Aderendhülsen) для предотвращения распространения проволоки под винтом, что особенно важно для тонкопротянутых гибких кабелей.

Альтернативный тип соединения пружиночные контактные контакты (используемые в варианте 6ES7392-1BM01-0AA0 пружинного соединителя) обеспечивает более высокую скорость прокладки без ключа крутящего момента,но тип винта предпочтительнее в применениях, где ожидается периодическое удаление и повторное вставление соединителяДля подавляющего большинства установок S7-300, где разъем проводят один раз и остается на месте,оба типа соединений одинаково надежны.

Кодирование поля

Передний разъединитель S7-300 включает в себя систему кодирования поля: небольшие цветные кодирующие клавиши, которые могут быть вставлены в корпус разъединителя и соответствующий корпус модуля.После того, как разъем кодируется на конкретный тип модуля, он может быть вставлен только в модуль с соответствующим кодом ?? или в модуль без кода.

Это предотвращает случайную переустановку соединителя, проводного для (например) 24В цифрового входного модуля на 24V цифровой выходный модуль во время технического обслуживания,который соединил бы напряжение полевого привода с входными терминальными схемами с потенциально вредными результатами.

Кодирование выполняется инженером-поставщиком в эксплуатацию: после первой установки разъема на правильный модуль устанавливается ключ кодирования.

Если соединитель позже удаляется для обслуживания модуля, код на соединителе гарантирует, что он может быть повторно установлен только на правильном типе модуля.

Сменяемый передний разъем

Преимущество устойчивости съемного переднего разъема становится ощутимым, когда сигналный модуль отказывается в производственной среде.Рассмотрим 32-канальный цифровой входный модуль в упаковочной машине, который читает состояния 28 датчиков близости по механике машины.

Если у этого модуля развивается внутренний сбой, неисправный модуль должен быть заменен.

Без съемного разъема процедура технического обслуживания включает в себя: отключение станции (или использование процедур горячего обмена, если это поддерживается),идентификация 28 отдельных сенсорных проводов плюс проводов питания на 32 терминалах, записывая (или перечитывая) положение конца каждого провода, отсоединяя все провода, устанавливая новый модуль,и перезагрузка всех проводов на правильные позиции обычно от 45 минут до часа тщательной работы, длиннее, если маркировка проводки неясна.

С съемным передним разъемом процедура следующая: отключить станцию, нажать на разъем разъема, освободить разъем (проводы остаются прикрепленными), установить новый модуль,Нажмите на соединитель обратно.

Прошлое время: обычно менее пяти минут. Машина возвращается к производству; проводка остается нетронутой и свободна от ошибок повторного завершения.

Частые вопросы

Вопрос 1: Чем 40-польный передний разъем отличается от 20-польной версии и какие модули S7-300 используют каждый?

40-полюсный разъем (эта часть, 6ES7392-1AM00-0AA0) is used with S7-300 modules that have 40 terminal positions — typically 32-channel digital input or output modules (SM321/SM322/SM323) and most analog input and output modules (SM331/SM332).

20-полюсный разъем (6ES7392-1AJ00-0AA0 серии) используется с меньшими модулями, которые имеют 20 терминальных позиций, обычно 16-канальные цифровые модули.

Специфический тип переднего разъема, требуемый для каждого модуля S7-300, указан в листе данных модуля и в руководстве по спецификациям модуля SIMATIC S7-300.

Вопрос 2: Можно ли повторно использовать передний разъем при замене неисправного модуля S7-300?

Да, это основная цель конструкции переднего разъединителя.Коннектор со всеми его полевой проводки может быть отсоединен от неисправного модуля и повторно подключен к заменному модулю без нарушения полевой проводки.

Контакты в соединителе предназначены для повторных циклов вставки и вывода.Хорошей практикой является проверка контактных поверхностей как соединителя, так и интерфейса соединения модуля перед повторной установкой, а также проверять, что кодирование (если оно применяется) остается нетронутым и правильно сопоставлено.

Q3: Какой максимальный поперечный сечение проволоки может принимать передний разъем, и требуются ли отверстия?

6ES7392-1AM00-0AA0 принимает проводники в диапазоне AWG 19?? 24, примерно от 0,14 мм2 до 0,75 мм2.

Для проволоки с узлами, Siemens recommends using ferrules (end-sleeves) to prevent strand spreading under the screw contact — this maintains reliable contact over time and reduces the risk of inter-terminal short circuits from stray wire strandsДлина отрезанного провода для вставки составляет 6 мм.

Вопрос 4: Продукт выходит из продажи с октября 2023 года.

Phase-out (PM400) typically means Siemens continues to supply the product from existing production stock for a transitional period — often one to two years — before it becomes unavailable from Siemens directlyПосле этого промышленный избыток и распределительные каналы продолжаются.

Более широкий контекст заключается в том, что сама платформа S7-300 постепенно отменяется в пользу S7-1500.

Для новых конструкций систем управления Siemens рекомендует S7-1500 с собственным диапазоном передних разъемов.6ES7392-1AM00-0AA0 следует приобретать, пока он доступен у текущих дистрибьюторов..

Вопрос 5: Можно ли подключить передний разъем с модулем, установленным на крепежном рельсе, или сначала его необходимо удалить?

Передний разъединитель S7-300 может быть проводным в любой конфигурации, прикрепленной к модулю на рельсе (проводка на месте) или удаленной из модуля и проводкой на скамейке.

Встроенная проводка часто удобнее во время первоначальной установки,поскольку соединитель может быть частично вставлен в модуль в "положение проводки", которое удерживает его на месте, оставляя терминалы доступными.

После завершения проводки соединитель полностью зажимается и запирается.Проводка на скамейке является вариантом, когда пространство шкафа ограничено или при проводке нескольких разъемов заранее перед монтажем модулей.
