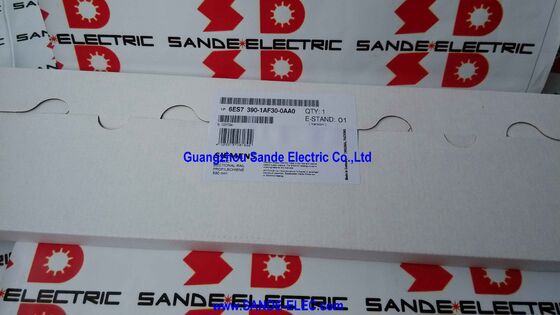

SIMATIC S7-300, RAIL L=530MM 6ES7390-1AF30-0AA0 6ES7 390-1AF30-0AA0 6ES739O-1AF3O-OAAO

Siemens 6ES7390-1AF30-0AA0 | SIMATIC S7-300 Монтажная рейка — длина 530 мм, для прямой установки в шкаф или для резки по месту, требуется заземляющий клеммник

Обзор

Siemens 6ES7390-1AF30-0AA0 — это монтажная рейка длиной 530 мм для программируемого контроллера SIMATIC S7-300 — структурная основа, с которой начинается каждая установка S7-300. Прежде чем какой-либо модуль S7-300 будет установлен на стенку шкафа управления, сначала устанавливается эта рейка.

Блок питания, ЦПУ, модули ввода-вывода, коммуникационные процессоры и функциональные модули крепятся на этой рейке и соединяются через шину объединительной платы, образуя полноценную, функционирующую ПЛК-станцию.

Монтажная рейка S7-300 — это специально разработанный компонент, а не стандартная DIN-рейка. Геометрия профиля, расположение пазов и точки крепления разъемов шины специфичны для механической архитектуры семейства S7-300.

Модули защелкиваются на место, электрически соединяются через разъемы шины, проходящие через пазы их объединительной платы, и закрепляются фиксирующими винтами у основания каждого модуля.

Рейка обеспечивает механическую жесткость, которая удерживает всю сборку модулей в положении при вибрациях, тепловых циклах и механических нагрузках рабочего шкафа управления.

Длина 530 мм удобно вмещает большинство стандартных конфигураций S7-300. Siemens предлагает монтажные рейки S7-300 различной длины для различных размеров станций — более короткие рейки для компактных установок и полный диапазон до 2000 мм для станций с максимальной конфигурацией.

Рейка длиной 530 мм является одной из наиболее часто указываемых длин, подходящей для типичной среднеразмерной станции S7-300 с ЦПУ, блоком питания и шестью-восемью модулями ввода-вывода в пределах стандартной ширины шкафа DIN.

Ключевые характеристики

Почему монтажная рейка S7-300 — это не просто DIN-рейка

Часто задаваемый вопрос инженеров, впервые сталкивающихся с монтажной рейкой S7-300, заключается в том, почему ее заказывают отдельно, а не используют стандартную 35-мм DIN-рейку из запасов для изготовления панелей. Ответ кроется в профиле — монтажная рейка S7-300 не является стандартной рейкой DIN 35 мм TS.

Ее поперечное сечение шире и выше, включая нижний выступ, на который опираются основания модулей S7-300 при установке, прежде чем они будут повернуты вверх и зафиксированы фиксирующими винтами.

Этот профиль также обеспечивает точное горизонтальное расстояние между пазами разъемов шины, что гарантирует правильное выравнивание проводников шины объединительной платы между соседними модулями.

Использование неправильной рейки — даже рейки, которая выглядит поверхностно похоже — рискует привести к смещению модулей, неполному зацеплению разъемов шины или механической нестабильности при вибрации.

6ES7390-1AF30-0AA0 — это правильная рейка для всех стандартных типов модулей S7-300 и гарантирует совместимость со всем ассортиментом модулей S7-300.

Резка рейки по индивидуальной длине

Одним из практических преимуществ заказа рейки стандартной длины, такой как версия 530 мм, является возможность укоротить ее на месте до меньшей индивидуальной длины, если того требует применение меньшей станции.

Рейка изготовлена из алюминиевого сплава и может быть аккуратно отрезана ножовкой по металлу или циркулярной пилой по металлу.

Отрезанный конец следует зачистить от заусенцев, чтобы удалить острые края и обеспечить выравнивание модуля в крайнем положении.

Инженеры, собирающие несколько небольших станций S7-300 в рамках проекта, часто заказывают одну более длинную рейку и разрезают ее на требуемые длины для каждой станции, что упрощает закупки.

Рейка длиной 530 мм обеспечивает достаточно материала для одной стандартной станции или для двух более коротких станций, вырезанных из одного куска.

Заземление монтажной рейки

Монтажная рейка должна быть подключена к системе защитного заземления (PE) шкафа для правильного заземления всей установки S7-300. Siemens поставляет специальные зажимы заземляющих клемм (заказываются отдельно — номера деталей зависят от типа установки), которые крепятся к точкам заземления рейки и принимают проводник PE.

Алюминиевый корпус рейки проводит PE к каждому установленному модулю через контакт основания модуля с поверхностью рейки.

Правильное заземление монтажной рейки выполняет две функции: безопасность персонала (рейка и все установленные модули находятся под потенциалом земли, предотвращая поражение током при неисправности изоляции) и производительность ЭМС (рейка обеспечивает низкоимпедансное заземление для высокочастотных токов обратной связи, генерируемых импульсными источниками питания и цифровой электроникой S7-300).

Часто задаваемые вопросы

В1: Можно ли использовать эту монтажную рейку длиной 530 мм с предшественником S7-300 серии S5 или с модулями серии S7-1500?

Нет. Профиль монтажной рейки S7-300 специфичен для геометрии модулей S7-300. Модули SIMATIC S5 используют совершенно другую систему монтажа. Модули SIMATIC S7-1500 используют другую и физически несовместимую монтажную рейку (рейка S7-1500 шире и использует другой механизм защелкивания и фиксации).

6ES7390-1AF30-0AA0 используется исключительно с модулями серии S7-300, включая модули S7-300, установленные в распределенных станциях ввода-вывода ET 200M.

В2: Сколько модулей S7-300 можно установить на рейку длиной 530 мм?

Количество модулей зависит от их индивидуальной ширины. Типичный модуль блока питания S7-300 (PS307) имеет ширину 80 мм; ЦПУ 315 имеет ширину 80 мм; модуль цифрового ввода-вывода на 16 каналов (SM323 или аналогичный) имеет ширину 40 мм.

Начиная слева с блока питания и ЦПУ (два модуля по 80 мм = 160 мм), оставшиеся 370 мм рейки длиной 530 мм вмещают примерно восемь-девять модулей ввода-вывода шириной 40 мм. С более узкими модулями возможна установка немного большего количества; более широкие функциональные модули уменьшают количество.

Необходимо также учитывать расстояние между разъемами шины при расчете общего количества.

В3: Дата снятия с производства была октябрь 2023 года. Доступен ли этот продукт до сих пор, и что его заменяет?

Снятие с производства (PM400) означает, что Siemens начала выводить продукт из активных продаж, но продолжает отгружать со складских запасов, пока они есть.

Продукт не является немедленно недоступным — он обычно остается доступным для покупки у Siemens и авторизованных дистрибьюторов в течение длительного периода после снятия с производства, а на рынке промышленного б/у — бессрочно.

Более широкий контекст заключается в том, что сама платформа SIMATIC S7-300 переходит к прекращению продаж, и Siemens рекомендует мигрировать новые разработки на платформу S7-1500.

Для обслуживания существующих систем S7-300 монтажная рейка остается действительной запасной частью.

В4: Можно ли соединить несколько станций S7-300, если они используют отдельные монтажные рейки?

Да. Многошкафные конфигурации S7-300 являются стандартной архитектурой для более крупных систем, которые превышают количество модулей на одной рейке. Каждая рейка образует один шкаф.

Шкафы соединяются через интерфейсные модули — IM 360 (передача) в главном шкафу и IM 361 (прием) в до трех расширительных шкафов, или пары IM 365 для конфигураций с одним расширительным шкафом.

Каждый шкаф имеет свою монтажную рейку, свой модуль питания и свой интерфейсный модуль. Сигналы и данные передаются между шкафами через кабели шины между шкафами.

В5: Передает ли сама монтажная рейка какие-либо электрические сигналы, или она чисто механическая?

Монтажная рейка — это в первую очередь механический компонент — она обеспечивает структурную поддержку модулей, но не передает никаких сигнальных или силовых проводников в своем профиле.

Электрическое соединение между соседними модулями S7-300 осуществляется через разъемы шины (отдельные компоненты, номера деталей 6ES7390-0AA00-0AA0 или аналогичные), которые проходят через пазы в объединительной плате каждого модуля и создают соединения шины объединительной платы.

Единственная электрическая функция самой рейки — это проводник PE, распределяющий соединение защитного заземления от заземляющего клеммника ко всем установленным модулям через контакт поверхности с установленными модулями.
