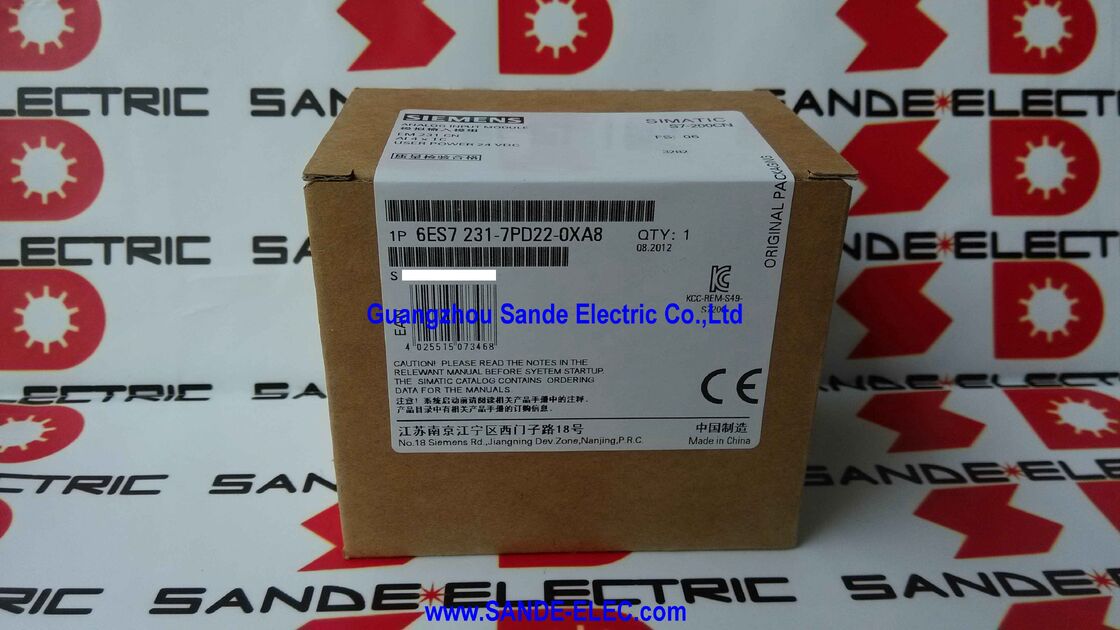

Модуль 6ES7231-7PD22-0XA8 6ES7 231-7PD22-0XA8

Siemens 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN Аналоговый входной модуль EM 231

Обзор

Модуль 6ES7231-7PD22-0XA8 представляет собой аналоговый входной модуль SIMATIC S7-200 CN EM 231. Siemens определяет его как модуль только для ЦП S7-22X, с возможностью 4 аналоговых входов, поддержкой входа ±80 мВ и сигналов термопар, а также разрешением формат преобразования 15 бит + знак. В информации о продукте Siemens также указаны поддерживаемые типы термопар: J, K, S, T, R, E и N, при этом отмечается, что модуль имеет типичную мощность потерь 1,8 Вт.

Этот модуль предназначен для измерения низковольтных сигналов и сигналов термопар. Siemens не относит его к модулям входного тока, модулям термометров сопротивления или модулям входного сопротивления. Такой профиль входов является одной из его определяющих характеристик и одним из наиболее важных моментов, которые необходимо сохранить при замене.

Технические данные

Приведенная выше таблица отражает информацию о продукте Siemens и данные из технического описания, связанного с Siemens, для этой конкретной модели EM 231.

Применение

Этот модуль подходит для сбора данных о температуре и измерения низковольтных аналоговых сигналов в системах S7-200, использующих ЦП S7-22X. Его 4-канальная структура и поддержка термопар делают его подходящим для компактных панелей управления, где требуется передавать несколько сигналов температуры в ПЛК без перехода на более крупную платформу управления.

Его опубликованный профиль сигналов специфичен и ясен: поддерживаются входы напряжения и термопары; входы тока, термометров сопротивления и сопротивления не поддерживаются. Это делает его подходящим там, где исходное приложение зависит от этого конкретного типа измерения.

Примечания по выбору

При выборе наиболее важными моментами являются совместимость с ЦП S7-22X, количество входов 4, профиль сигналов термопары / ±80 мВ и формат преобразования 15 бит + знак. Это характеристики, которые отличают эту версию EM 231 от других аналоговых модулей в семействе S7-200.

FAQ

В1: Что это за модуль 6ES7231-7PD22-0XA8?
Это аналоговый входной модуль SIMATIC S7-200 CN EM 231. Siemens определяет его как 4-канальный аналоговый входной модуль для ЦП S7-22X, с возможностью входа ±80 мВ и термопары. Это не карта смешанного аналогового ввода-вывода и не модуль входного тока.

В2: Какие входные сигналы поддерживает этот модуль?
Siemens указывает эту модель для входа напряжения и входа термопары. Он не поддерживает вход тока, вход термометра сопротивления или вход сопротивления. Поддерживаемые типы термопар: J, K, S, T, R, E и N.

В3: Почему точный тип сигнала важен для этой модели?
Потому что этот модуль построен на основе специфического профиля измерения. Если установленное приложение использует термопары или низковольтные сигналы ±80 мВ, то замена должна сохранить тот же класс входа. Это одна из наиболее важных проверок при выборе аналогового запасного модуля.

В4: Что означает разрешение 15 бит + знак в данном случае?
Это опубликованный Siemens формат преобразования для данного модуля. Эта спецификация определяет класс аналогового преобразования, используемый EM 231, и является частью идентификации модуля для измерения термопар и низковольтных аналоговых сигналов.

В5: Что следует проверить перед заказом?
Проверьте установленный номер детали, убедитесь, что ЦП относится к классу S7-22X, подтвердите необходимость 4 аналоговых входов и убедитесь, что установленное приложение требует входа термопары / ±80 мВ, а не измерения тока или сопротивления. Это основные точки совместимости для данной модели.
