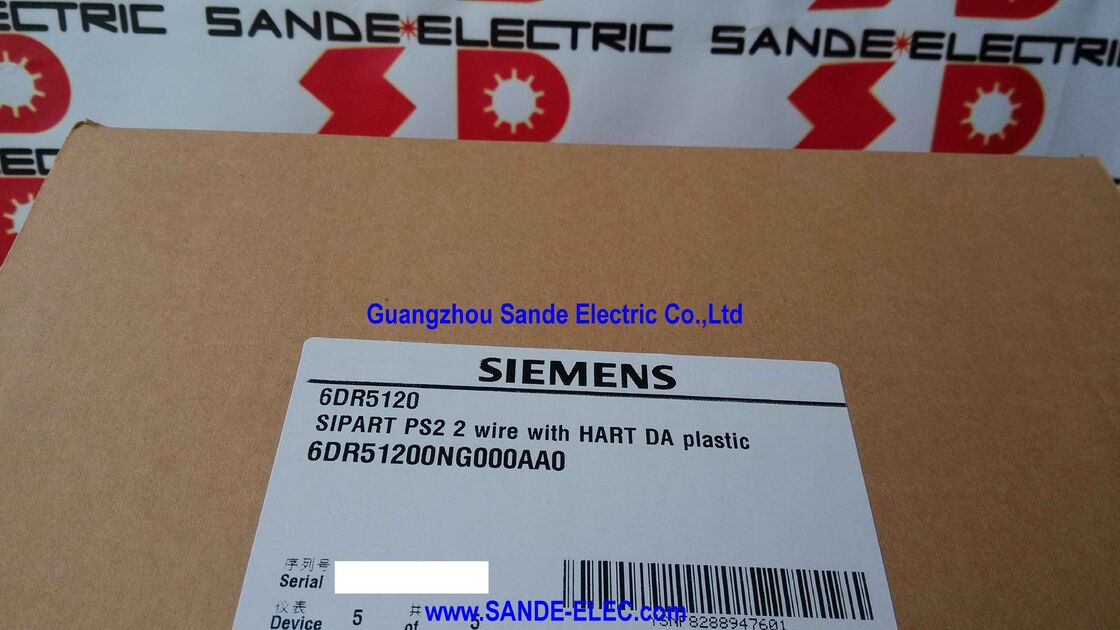

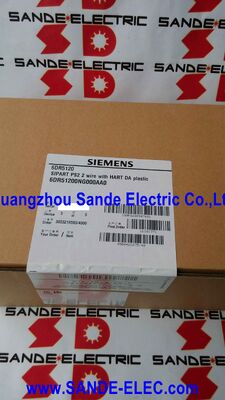

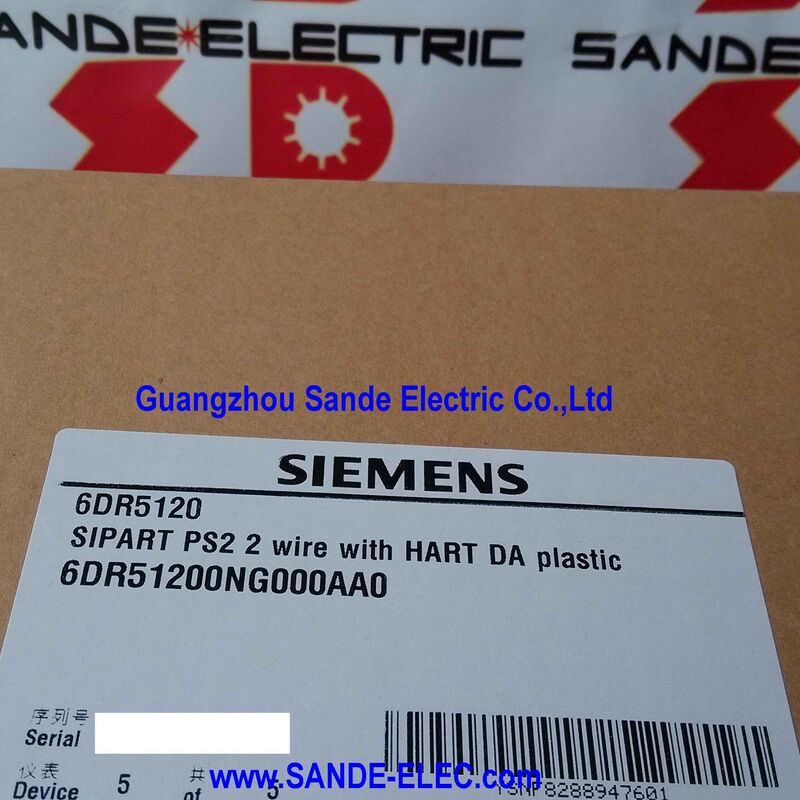

Умный электропневматический позиционировщик 6DR5120-0NG00-0AA0 6DR5 120-0NG00-0AA0 6DR5120-ONGOO-OAAO

Siemens 6DR5120-0NG00-0AA0∙ SIPART PS2 Умный электропневматический позиционировщик 4 20mA / HART, двойной действия, поликарбонат IP66, M20×1.5 / G 1/4, фиксируемый скользящий сцепление

Обзор

ВSiemens 6DR5120-0NG00-0AA0это интеллектуальный электропневматический позиционировщик SIPART PS2, сконфигурированный для двойного действия пневматических приводов с цифровой связью HART по стандартной двухпроводной петле 4 ′ 20 mA.

It is one of the most widely deployed positioner variants in process automation — the double-acting output combined with HART protocol covers the majority of control valve installations where both opening and closing movements require pneumatic drive (as opposed to spring-return single-acting actuators), и когда цифровое сообщение с портативным коммуникатором или системой управления активами является стандартным требованием для объекта.

Серия SIPART PS2 является неотъемлемой частью технологических установок на протяжении десятилетий.рутинная самокалибровка, которая адаптирует позиционировщик к приводу без ручного размера или нулевой регулировки, и обширный диагностический пакет, который отслеживает состояние клапана и привода с течением времени.

Специфический вариант данной части с номером поликарбонатный корпус, электрическое соединение M20×1.5, пневматическое соединение G 1/4,фиксируемая скользящая сцепка .

Фиксируемый скользящий сцепление на вал обратной связи является практической деталью, которая влияет на установку и обслуживание.

Возвратная связь передает положение привода обратно на внутренний потенциометр позиционирующего устройства.

The clutch allows the feedback coupling to slip if the actuator movement exceeds the positioner's mechanical travel limit — preventing mechanical damage to the position sensor if the valve or actuator reaches its hard stop before the positioner's feedback mechanism does.

"Фиксируемая" характеристика позволяет блокировать сцепление в правильном положении после установки правильного диапазона, исключая игру в обратной связи, которая в противном случае вызывала бы гистерезу управления.

Поликарбонатный корпус (Macrolon) обеспечивает защиту IP66 ️ пылестойкость и устойчивость к мощным струям воды ️ и эквивалентность NEMA 4X.

Для типичных поверхностных технологических установок в нефтехимических, химических, водоочистительных и общих технологических установках без риска взрыва стандартным выбором является поликарбонатный вариант.Он легче алюминиевой версии и легче работать с ним в полевых условиях.

Основные характеристики

Двойная роль против одиночной ∙ Почему это важно

Обозначение "двойной действия" в спецификации 6DR5120-0NG00-0AA0 описывает пневматическое устройство выхода:позиционирующее устройство обеспечивает регулируемое давление воздуха как в камере открытия, так и в камере закрытия двойного привода, контролируя движение в обоих направлениях с помощью активной пневматической силы.

Это контрастирует с однодействующими приводами (воспроизводителями пружины), где одно направление управляется давлением воздуха, а другое - сжатой пружиной.

Двухдействующие приводы имеют несколько преимуществ по сравнению с конструкциями с пружиной: они могут обеспечивать большую тягу или крутящий момент в обоих направлениях,они не подвергаются деградации пружин с течением времени, влияющей на безопасность;, и они могут быть указаны, когда физический размер оболочки привода не позволяет использовать пружину требуемой силы.

Для клапанов большого диаметра, где сила движения розетки или диска значительна в обоих направлениях, стандартной архитектурой привода является двойное действие.

Специфический номер детали 6DR5120-0NG00-0AA0 предназначен для двойного действия ("NG" в суффиксе указывает на двойное действие поликарбоната со скользящим сцеплением и M20 × 1,5 соединением).Пользователи, указывающие для привода с возвращением пружины (однодействующий), должны подтвердить правильный код суффикса перед заказом, поскольку однодействующие варианты носят различные суффиксы и отличаются внутренне в пневматической выходной схеме.

Интеграция HART и SIMATIC PDM

Связь HART через петлю 4 ≈ 20 мА позволяет диагностику позиционирования, параметры конфигурации, and operating data to be accessed remotely using a HART handheld communicator (such as a Emerson 475 Field Communicator) or through asset management software including Siemens' own SIMATIC PDM (Process Device Manager).

Из SIMATIC PDM оператор может читать текущее положение позиционировщика, точку установки и отклонение в режиме реального времени; просматривать накопление движения клапана управления, дрейф нулевой точки,и историю времени ответа; выполните испытание полного хода (FST) и испытание частичного хода (PST) для проверки движения клапана без отключения клапана; получите доступ к диагностике реакции на шаг,характеризующий динамическое поведение пневматического привода; и настроить все внутренние параметры: мертвый диапазон, функцию тесной близости, настройки разделения диапазона и кривую характеристики исходной точки.

Эта диагностическая глубина является одной из основных причин, по которым производственные предприятия указывают позиционирующие устройства SIPART PS2:данные HART обеспечивают непрерывную оценку состояния клапана, что позволяет проводить предсказуемое обслуживание, а не реактивную реакцию на сбой.

Самокалибрация ∙ Автоматическая инициализация

Одной из наиболее ценных функций SIPART PS2 является автоматическая инициализация.в течение которого:

1. Двигает приводом медленно до близкого предела и записывает нулевое положение.
2. Запускает до открытого предела и фиксирует положение полного движения.
3. Вычисляет механическое движение и адаптирует свои внутренние параметры для привода.
4. Запускает краткое динамическое испытание для характеристики пневматической реакции привода на настройку контроллера.

Весь процесс обычно заканчивается через несколько минут.Не требуется использования ручного диапазона и нулевого регулировщика потенциометров. Позиционировщик определяет эти значения с помощью автоматического измерения хода..

Для обслуживающих команд, заменяющих неисправный позиционировщик, эта самокалибровка значительно сокращает время, необходимое для ввода в эксплуатацию нового устройства.

Частые вопросы

Вопрос 1: Этот позиционировщик предназначен для двойных приводов. Можно ли подключить его к однодействующему приводу, просто не используя один из пневматических выходной портов?

Внутренняя пневматическая схема двойного действия специально разработана для двух пневматических выходов.

Алгоритм управления предполагает, что обе камеры под управлением пневматика.

Для привода с пружиной-возвращением должен быть указан однодействующий вариант ∙ внутренняя схема направляет пневматический выход по-разному,и логика отказоустойчивой депрессировки при потере электрической энергии работает правильно только в однодействующей конфигурации.

Вопрос 2: Как устанавливается фиксируемое скользящее сцепление во время установки?

После установки позиционирующего устройства на приводе, сцепление вала обратной связи подключается к штифту индикатора движения привода или ручке иго.

При расположении привода в середине хода сцепление задействуется путем затягивания механизма блокировки, закрепления вала обратной связи в положении, соответствующем фактическому положению привода.Сцепление затем будет передавать точную обратную связь положения на протяжении всего диапазона движения привода.

Если приводящий элемент достигает жесткой механической остановки, сцепление скорее скользит, чем передает силу перемещения во внутренний потенциометр.

В руководстве по эксплуатации SIPART PS2 приведена специальная процедура зацепления сцепления.

Вопрос 3: Подходит ли поликарбонатный корпус 6DR5120-0NG00-0AA0 для использования на открытом воздухе под прямым солнечным светом?

Поликарбонат разрушается при длительном воздействии ультрафиолетового излучения, что может привести к хрупкости и изменению цвета в течение многих лет использования на открытом воздухе.

Для наружных установок Siemens рекомендует использовать устойчивые к УФ варианты поликарбонатного корпуса, подходящий солнцезащитный щит или алюминиевый корпус.

Степень защиты IP66 защищает от дождя и водных струев независимо от воздействия ультрафиолетовых лучей.но долгосрочная механическая целостность корпуса в условиях высокой УФ-излучения на открытом воздухе является основой предпочтения алюминия в таких установках..

Вопрос 4: Какой минимальный ток питания требуется позиционирующему устройству от петли 4 ≈ 20 мА?

SIPART PS2 в двухпроводной конфигурации представляет собой устройство с петлевым питанием, которое получает свою электрическую рабочую мощность из самой петли напряжения 420 мА.

Минимальный ток, необходимый позиционирующему устройству для поддержания работы, составляет приблизительно 3,6 мА, что немного ниже значения нижнего диапазона 4 мА сигнала настройки.

Это означает, что позиционировщик остается в рабочем состоянии даже при установке на минимальном уровне (4mA), а оставшиеся 3,6mA обеспечивают рабочую мощность.

Ключевое питание должно быть способно поддерживать требуемое напряжение через сопротивление ключа при всех значениях тока ключа, как указано в руководстве по эксплуатации SIPART PS2.

Q5: Можно ли запустить тест частичного удара (PST) с портативного коммуникатора HART без программного обеспечения SIMATIC PDM?

Да. Описание устройства SIPART PS2 HART (DD) включает функцию частичного теста удара, который может быть запущен с любого совместимого с HART коммуникатора, загрузившего файл SIPART PS2 DD.

Коммуникатор отображает текущее положение, позволяет устанавливать параметры хода, начинает испытание и записывает результат.

SIMATIC PDM не требуется для базового диагностического доступа, хотя он обеспечивает более богатый интерфейс с исторической регистрацией данных и генерацией отчетов, которые не предлагает портативный коммуникатор.
