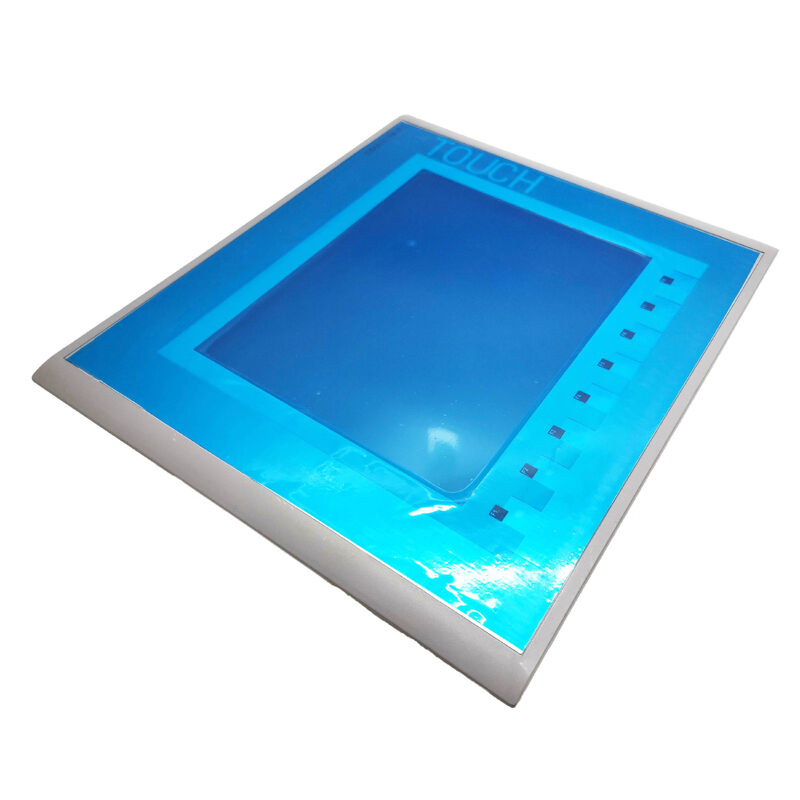

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 HMI Панель Новая Оригинальная

Siemens 6AV6647-0AE11-3AX0 | SIMATIC HMI KTP1000 Basic Color DP — 10,4" TFT 640×480, 256 цветов, кнопочное/сенсорное управление, MPI/PROFIBUS DP, 24V DC, IP65

Обзор

Siemens 6AV6647-0AE11-3AX0 представляет собой KTP1000 Basic Color DP — 10,4-дюймовую человеко-машинную панель интерфейса от Siemens из линейки SIMATIC Basic Panel, разработанную для промышленных операторских станций, где требуется цветной дисплей и сенсорное и кнопочное управление с возможностью подключения к ПЛК-системам на базе MPI или PROFIBUS DP.

Это вариант KTP1000 Basic серии с PROFIBUS DP; соответствующий вариант PROFINET имеет другой номер детали.

«Basic» в названии панели отражает ее положение в иерархии SIMATIC HMI: она занимает начальный уровень портфеля панелей Siemens, ниже линейки Comfort Panel, но обеспечивает основные функции HMI, необходимые большинству операторских станций машинного уровня: отображение технологических значений, индикацию аварийных сигналов, управление рецептами, отчетность и тренды, через среду конфигурации, которая использует тот же набор инструментов программного обеспечения WinCC, что и панели более высокого класса.

Такой общий подход к конфигурации означает, что проект, начатый на KTP1000 Basic, может быть перенесен на Comfort Panel с относительно небольшими доработками, если требования возрастут.

При диагонали 10,4 дюйма KTP1000 естественно вписывается в панели управления станками, где оператору необходимо одновременно видеть несколько технологических значений — статус зон конвейерной системы, количество и скорость продукта упаковочной машины или положения осей и статус программы станка — без необходимости прокрутки нескольких экранов.

Разрешение 640×480 пикселей при таком размере дисплея обеспечивает комфортную читаемость текста и графики при типичном промышленном освещении без дополнительной яркости дисплея сверх заводских настроек панели.

Комбинация ряда из 8 программируемых кнопок под дисплеем с полной сенсорной возможностью на самом дисплее предоставляет операторам два режима взаимодействия для одной и той же панели.

Кнопочное управление предпочтительно в средах, где используются перчатки или где вибрация затрудняет точное касание; сенсорное взаимодействие быстрее для ввода параметров и навигации, когда условия доступа оператора чистые и стабильные.

Любой из режимов может независимо управлять полным интерфейсом.

Ключевые характеристики

MPI и PROFIBUS DP — Два протокола, один интерфейс

Суффикс -0AE11 обозначает вариант связи MPI/PROFIBUS DP для KTP1000. Оба протокола используют один и тот же физический разъем RS 485 на панели — протокол выбирается при конфигурации панели.

Этот физический интерфейс с поддержкой двух протоколов является общим для всей линейки Siemens Basic Panel DP и отражает переходный период между старой моделью программирования и связи на базе MPI (используемой с процессорами S7-300) и архитектурой полевой шины PROFIBUS DP, которая стала стандартом для подключений распределенного ввода-вывода.

С точки зрения практической установки, большинство станков, работающих с процессорами S7-300, будут подключать KTP1000 DP через MPI к порту MPI процессора для конфигурации и связи во время работы. Станки с более сложной архитектурой, где HMI должен находиться в сети PROFIBUS вместе с устройствами ввода-вывода, могут подключать панель как мастер PROFIBUS к интерфейсу DP процессора.

Интерфейс RS 422, также доступный на этом разъеме, обеспечивает связь Modbus RTU со сторонними контроллерами, использующими Modbus в качестве своего последовательного протокола.

Это используется в многовендорных установках станков, где HMI служит интерфейсом оператора для ПЛК-систем, не относящихся к Siemens.

Конфигурация WinCC Flexible и TIA Portal

6AV6647-0AE11-3AX0 был выпущен в эпоху WinCC Flexible, и его основным программным обеспечением для конфигурации является WinCC Flexible 2008 SP2 Compact или выше.

Он также конфигурируется в ранних версиях TIA Portal (STEP 7 Basic V11, WinCC Basic V11), хотя переход на TIA Portal в более поздних версиях привел к циклу обновления панелей KTP, который в конечном итоге привел к прекращению выпуска KTP1000 Basic с интерфейсом DP в пользу панелей, нативных для TIA.

Проекты, сконфигурированные в WinCC Flexible для KTP1000 DP, могут быть перенесены в TIA Portal WinCC при обновлении оборудования до панели текущего поколения, сохраняя дизайн экранов, конфигурации аварийных сигналов и данные рецептов с помощью инструмента миграции TIA Portal.

Установка и монтаж

Панель монтируется в вырез в плоской поверхности, закрепляется монтажными зажимами, входящими в комплект поставки.

Размер выреза составляет 299 мм × 227 мм. Максимальная толщина материала панели в месте выреза составляет 4 мм.

Рейтинг IP65 на передней панели означает, что дисплей и рамка панели герметичны от проникновения пыли и струй воды — стандарт для панелей оператора станков, подверженных воздействию брызг охлаждающей жидкости, промывочной воды или пыльных производственных сред.

Задняя сторона (IP20) не предназначена для воздействия жидкостей или токопроводящей пыли.

Вертикальная установка является указанной ориентацией для рабочего диапазона температур от 0 до 50°C.

При установке под углами до 35° от вертикали рабочий диапазон температур может быть уменьшен — обратитесь к руководству по установке панели для кривой снижения характеристик при невертикальных углах монтажа.

Часто задаваемые вопросы

В1: KTP1000 Basic Color DP был снят с производства в октябре 2022 года. Какая текущая модель является рекомендуемой заменой?

Текущей заменой Siemens для KTP1000 Basic Color DP является SIMATIC HMI Basic Panel Generation 2 или серия KTP1000 Basic PN, в зависимости от требуемого интерфейса.

Для подключения PROFIBUS DP текущие рекомендации Siemens включают преобразователь интерфейса или миграцию на PROFINET, поскольку панели Basic текущего поколения ориентированы на связь PROFINET.

Для прямой замены на вторичном рынке доступны проверенные блоки KTP1000 DP со станков, которые были выведены из эксплуатации.

В2: Может ли KTP1000 DP одновременно обмениваться данными с несколькими ПЛК в одной сети MPI?

В сети MPI KTP1000 может быть сконфигурирован для связи с назначенным процессором ПЛК в качестве основного контроллера.

MPI является многоточечной шиной, которая допускает несколько узлов, но панель KTP1000 Basic разработана как одномастерное HMI-устройство, которое поддерживает связь с одним сконфигурированным ПЛК за раз.

Для приложений с несколькими контроллерами отдельные объекты экрана могут быть связаны с тегами из разных контроллеров, но это требует тщательной настройки в WinCC Flexible и зависит от ограничений задержки связи сети MPI.

В3: Среднее время наработки на отказ подсветки панели составляет 50 000 часов. Что это означает в операционном плане?

50 000 часов при 25°C — это статистическое среднее время между отказами для светодиодной подсветки при этой эталонной температуре. При типичных рабочих температурах станков выше 25°C среднее время наработки на отказ уменьшается.

При непрерывной работе 24/7, 50 000 часов представляют собой примерно 5,7 лет эксплуатации до того, как подсветка статистически достигнет своей середины надежности.

На практике затемнение подсветки является постепенным процессом, и плановая замена до отказа — а не реактивная замена после отказа — является рекомендуемым подходом для критически важных операторских станций.

В4: Можно ли использовать эту панель для наружных работ, где требуется читаемость при солнечном свете?

KTP1000 Basic Color DP предназначена для внутренней промышленной установки. Цветной TFT-дисплей с 256 цветами не является дисплеем высокой яркости, и прямой солнечный свет вызывает значительные отражения, снижающие читаемость.

Наружные установки требуют либо солнцезащитного козырька/капюшона над панелью, либо защитной пленки от бликов, либо варианта дисплея с более высокой яркостью.

Рейтинг IP65 на передней панели обеспечивает защиту от дождя и пыли, но яркость дисплея является ограничивающим фактором для наружного использования.

В5: Сколько сообщений об аварийных сигналах может одновременно обрабатывать панель KTP1000 Basic?

Панель KTP1000 Basic поддерживает обработку аварийных сигналов через конфигурацию WinCC Flexible. В архитектуре Basic Panel размер буфера аварийных сигналов и количество одновременно активных аварийных сигналов определяются ограничениями конфигурации, заданными в WinCC Flexible для этого класса устройств.

Компилятор проекта укажет, превышает ли конфигурация аварийных сигналов пределы памяти или обработки устройства.

Для приложений, требующих обширного управления аварийными сигналами с длинными историческими буферами, линейка SIMATIC Comfort Panel предлагает большие емкости буфера аварийных сигналов и более сложные функции управления аварийными сигналами.
