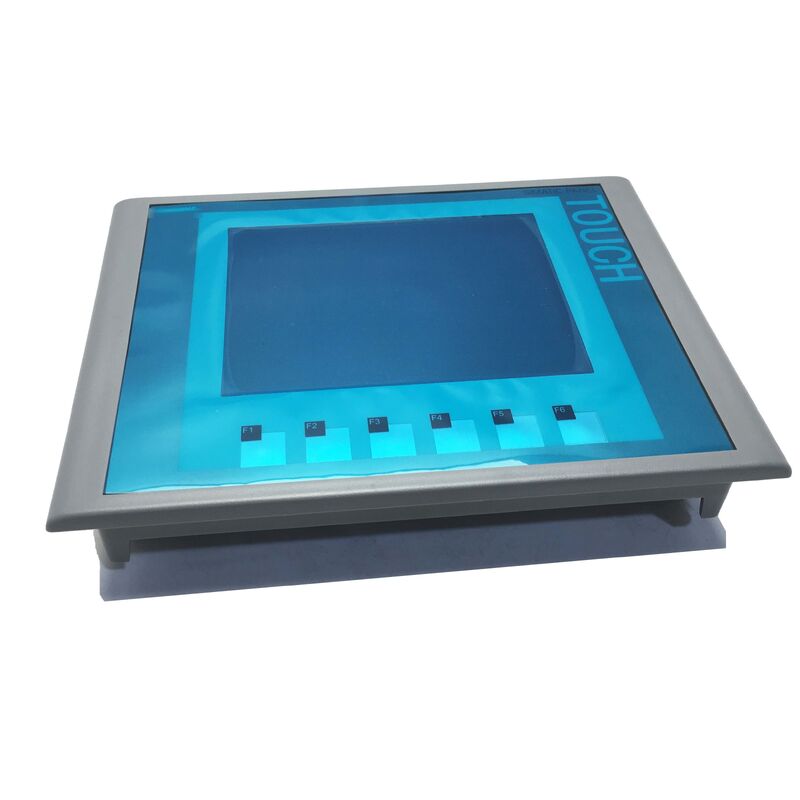

6AV6647-0AC11-3AX1 Сенсорный экран Оригинальный Новый 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Сенсорный экран Оригинальный Новый 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Сенсорный экран Оригинальный Новый 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Сенсорный экран Оригинальный Новый 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Сенсорный экран Оригинальный Новый 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Сенсорный экран Оригинальный Новый 6AV66470AC113AX1

6AV6647-0AC11-3AX1 Сенсорный экран Оригинальный Новый 6AV66470AC113AX1

Место происхождения Китай
Фирменное наименование Siemens
Сертификация CE RoHS
Номер модели 6АВ6 647-0АС11-3АХ1
Подробная информация о продукте
Номер модели:
6АВ6 647-0АС11-3АХ1
Бренд:
Сименс
Тип продукта:
Базовая панель HMI
Ряд:
SIMATIC HMI Basic Panel
Тип дисплея:
TFT
Размер экрана:
Класс дисплея 6 дюймов/5,7 дюйма
Цвета дисплея:
256 цветов
Режим работы:
Клавишное и сенсорное управление
Гарантия:
Один год
Условия оплаты и доставки
Количество мин заказа
1
Цена
USD 800-1000 / piece
Упаковывая детали
Оригинальная упаковка
Время доставки
2 дня
Условия оплаты
Д/А,Л/К,Д/П,Т/Т,Вестерн Юнион
Поставка способности
100 шт в день
Описание продукта
6AV6647-0AC11-3AX1 Сенсорный экран Оригинальный Новый 6AV66470AC113AX1
Обзор продукции
6AV6647-0AC11-3AX1∙ SIMATIC KTP600 Основной цвет DP -- 5,7 дюйма TFT / 256 цветов / PROFIBUS DP / 24VDC / Прикосновение + Ключ
KTP600 -- точка входа для компактных HMI, подключенных к PROFIBUS
SIMATIC KTP600 Basic Color DP - это компактная панель оператора, предназначенная для визуализации на уровне машины на системах управления на базе PROFIBUS DP. Обозначение "KTP" отражает конструкцию с двумя входами: the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
Интерфейс DP PROFIBUS подключается непосредственно к сети PROFIBUS, что позволяет панели общаться с любым мастером DP - SIMATIC S7-300, S7-400 или совместимым рабом DP.Не требуется дополнительного сетевого шлюзаПанель становится узлом на кольце PROFIBUS рядом с устройствами ввода/вывода и приводами.
Основные характеристики
Параметр Стоимость
Дисплей 5.7" TFT
Резолюция QVGA 320 × 240
Цвета 256
Область отображения 115.2 × 86,4 мм
Интерфейс Прикосновение + 6 клавиш функции
Сеть PROFIBUS DP
Поставки 24 ВДС (19,2-28,8 В)
Текущий 0.35А
Приток (I2t) 0.5 A2*s
5.7" TFT с 256 цветами -- компактная визуализация для панелей машин
5,7-дюймовый TFT экран помещается в стандартную панель управления машиной с минимальной глубиной за панелью.Активная область отображения достаточно большая для экрана состояния, сигнализационный дисплей и параметрические входы без необходимости полного промышленных PC-размера открытия.
256-цветная TFT отображает графику процесса, индикаторы состояния тревоги и индикаторы тенденций с достаточной цветовой дифференциацией для большинства машинных приложений HMI.Для установок, которые ранее использовали панели отображения символов или устаревшие монохромные HMI, KTP600 обеспечивает значительное улучшение плотности информации и читаемости в пределах одного и того же пространства панели.
Сценарии применения
  • панель управления машины SIMATIC S7-300:Производственная машина использует S7-300 с PROFIBUS DP. 6AV6647-0AC11-3AX1 подключается как локальная панель оператора - отображает текущее количество партий, скорость машины и активные сигналы тревоги,с функциональными клавишами для операций "Пуск/Остановка/Перезагрузка".
  • Замена устаревшего HMI:Машины-инструменты, работающие на старых панелях текстового дисплея, подключенных к PROFIBUS, требуют обновления HMI.с SIMATIC WinCC гибким воссозданием оригинальных макетов экрана и добавлением графического отображения тенденций.
  • Распределенная станция PROFIBUS:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
Часто задаваемые вопросы
Вопрос 1: Какое программное обеспечение конфигурации совместимо с KTP600 Basic Color DP (6AV6647-0AC11-3AX1)?
SIMATIC WinCC flexible (Compact или Standard) является стандартным инструментом конфигурации для этого поколения панелей.загружается на панель через USB-кабель или программирующее соединение MPI/PROFIBUS. В качестве альтернативы, портал TIA с WinCC (V11 и более поздние версии) поддерживает миграцию из более старых конфигураций панелей.Проверьте гибкие требования системы WinCC для конкретной версии прошивки, установленной на панели.
Q2: Может ли KTP600 Basic Color DP подключаться к сетям EtherNet/IP или PROFINET?
Нет. Обозначение "DP" указывает на то, что единственный сетевой интерфейс этой панели - PROFIBUS DP. Он не имеет порта PROFINET или Industrial Ethernet. Для приложений HMI, подключенных к Ethernet,другой вариант KTP с суффиксом PROFINET (e)Для подключения версии DP к сети Ethernet требуется внешний шлюз или мостовое устройство.
Вопрос 3: Какова функция 6 физических ключей на KTP600?
Шесть клавиш функций (F1-F6) под экраном TFT могут быть настроены в проекте HMI. Каждой клавише может быть присвоена функция - начать, остановить, подтвердить, навигировать или пользовательские функции приложения.Они могут быть запрограммированы как кратковременные или блокирующие действияИх физическая природа делает их подходящими для операторов, использующих промышленные перчатки, или для приложений, где тактильное подтверждение нажатия кнопки предпочтительнее, чем ввод с сенсорным экраном.
Вопрос 4: Что означает номинальный всплеск I2t 0,5 A2*s для выбора источника питания?
Значение I2t характеризует энергию импульса входящего тока запуска.35А в устойчивом состоянииДля большинства стандартных источников питания DIN-рельса 24VDC, 0.5 A2*s находится в пределах нормы; проверяют толерантность питания к впадающему течению, если несколько панелей разделяют одну отрасль питания.
Вопрос 5: В чем разница между KTP600 Basic Color DP и KTP600 Basic Color PN?
Варианты DP (PROFIBUS DP) и PN (PROFINET) базового цвета KTP600 физически похожи на 5,7-дюймовые TFT-панели с одинаковым расположением дисплея и клавиатуры.Критическое отличие в сетевом интерфейсе: вариант DP (6AV6647-0AC11-3AX1) подключается к сетям DP PROFIBUS; вариант PN подключается к промышленной Ethernet PROFINET.Они не являются взаимозаменяемыми - сетевая инфраструктура и коммуникация PLC должны соответствовать варианту панели.
6AV6647-0AC11-3AX1 Сенсорный экран Оригинальный Новый 6AV66470AC113AX1 0
