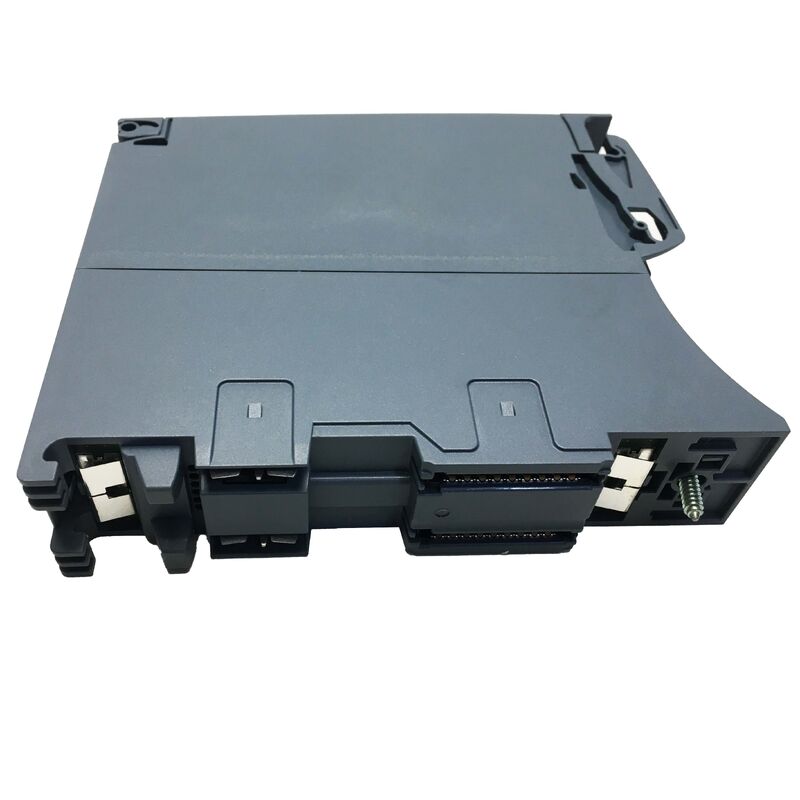

6ES7550-1AA01-0AB0 | Siemens SIMATIC S7-1500 TM Count 2x24V — 2-канальный высокоскоростной счетчик / инкрементальный энкодер 24 В / определение положения

TM Count 2x24V — высокоскоростной подсчет непосредственно в стойке ПЛК

Модульная архитектура SIMATIC S7-1500 построена на основе специализированных функциональных модулей, которые решают сложные задачи независимо от цикла обработки основного процессора. 6ES7550-1AA01-0AB0 TM Count 2x24V является одним из таких технологических модулей — специализированным модулем счетчика, который обрабатывает сигналы высокоскоростного энкодера со скоростью, за которой цикл сканирования ЦП не может надежно следовать.

Стандартные цифровые входы ПЛК сканируются со скоростью программного цикла. При подсчете позиций и обнаружении событий со скоростью тысячи импульсов в секунду подход программного цикла пропускает подсчеты и выдает ненадежные значения позиции. Модуль TM Count решает эту проблему, обрабатывая импульсы энкодера аппаратно — независимо от сканирования ЦП. Модуль подсчитывает, сравнивает и генерирует выходные данные в реальном времени, а затем передает результаты в ЦП через образ процесса модуля.

Ключевые характеристики

Что считает и обнаруживает модуль

Высокоскоростной подсчет импульсов:Счет импульсов энкодера на частотах до 200 кГц (согласно спецификации TM Count 2x24V) — подходит для высокоскоростных энкодеров на производственном оборудовании.

Инкрементное определение положения:Подсчитывая квадратурные импульсы A/B от инкрементального энкодера, модуль отслеживает угловое или линейное положение в пределах машинного цикла. Накопленное количество представляет положение относительно последней ссылки на исходное положение.

Управление воротами:Входы DI можно настроить как аппаратные вентили — включать или отключать подсчет на основе внешних сигналов (переключатель исходного положения машины, датчик присутствия продукта, триггер синхронизации), не нагружая ЦП обработкой прерываний.

Сценарии применения

Система позиционирования конвейера:Конвейер производственной линии использует инкрементальный энкодер на приводном валу. TM Count 2x24V отслеживает положение ленты и запускает выходные сигналы для конкретного продукта, когда объекты проходят через станции обработки — независимо от сканирования ПЛК.

Упаковочная машина подсчета продукции:Высокоскоростной упаковочной машине необходимы точные данные о подсчете продукции. Модуль TM Count подсчитывает импульсы оптических датчиков на скорости машины, а выходные данные сравнения запускают исполнительные механизмы разделения партий при правильном подсчете.

Часто задаваемые вопросы

Вопрос 1: Какова максимальная частота счета TM Count 2x24 В (6ES7550-1AA01-0AB0)?

TM Count 2x24V обрабатывает сигналы энкодера 24 В. Максимальная входная частота зависит от настроенного режима счета. В режиме однократного счета (подсчет только импульсов А) максимальная частота выше, чем в квадратурном режиме. Точные пределы частоты для каждого режима счета см. в руководстве по аппаратному обеспечению Siemens TM Count 2x24V. Типичная работа охватывает частоты энкодера, используемые в промышленных станках и конвейерах.

Вопрос 2: Поддерживает ли 6ES7550-1AA01-0AB0 абсолютные энкодеры SSI?

Нет. TM Count 2x24V поддерживает только инкрементальные и импульсные энкодеры на 24 В, но не поддерживает абсолютные энкодеры SSI (синхронный последовательный интерфейс). Для входов энкодера SSI подходящим модулем является модуль SIMATIC S7-1500 TM PosInput (серия 6ES7551-xxxx-0AB0). Прежде чем выбирать модуль, подтвердите тип энкодера в приложении.

В3: Как модуль TM Count интегрируется с программой ЦП S7-1500?

Модуль TM Count связывается с ЦП через объединительную шину S7–1500. Функции счета, заданные значения и назначения выходов настраиваются через STEP 7 (TIA Portal) с использованием аппаратной конфигурации модуля и системных функциональных блоков (SFB). ЦП считывает значения счетчиков и записывает параметры управления в образ процесса модуля. Выделенные SFB (CTRL_HSC) обеспечивают программный интерфейс для управления счетчиком и обратного считывания значений.

Вопрос 4: Могут ли выходы сравнения 6ES7550-1AA01-0AB0 работать быстрее, чем цикл сканирования ПЛК?

Да. Выходы сравнения на TM Count 2x24V реагируют на значения счетчика аппаратно — выход переключается, когда счетчик достигает сконфигурированного значения сравнения, независимо от времени цикла сканирования ПЛК. Эта аппаратная реакция является ключевым преимуществом подхода технологического модуля: время вывода является точным и детерминированным, не зависящим от того, когда ЦП в следующий раз обрабатывает выходное изображение.

Вопрос 5: Какова ширина 6ES7550-1AA01-0AB0 в стойке S7-1500?

TM Count 2x24V имеет ширину 35 мм в стойке S7-1500. Это стандартная ширина одного слота для модулей SIMATIC S7-1500 одинарной ширины. Он занимает один слот в стойке S7-1500 и устанавливается стандартным методом подключения модулей, используемым во всем семействе продуктов S7-1500.
