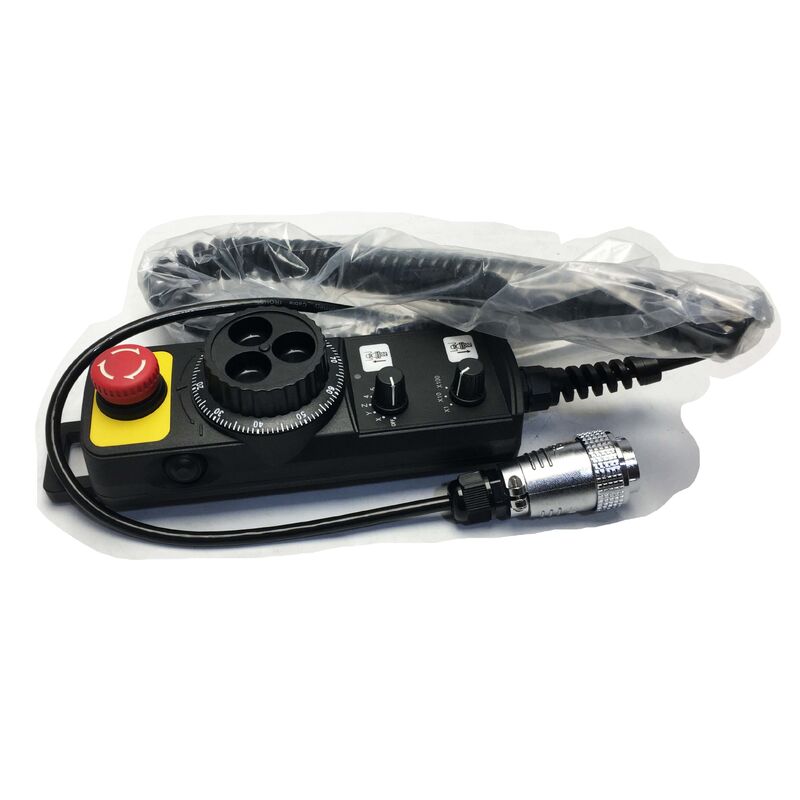

PHCS3-2013 WEIYA Электронное ручное колесо PHCS32013 Для Weyerhaeuser Стандартная серия Новая
  • PHCS3-2013 WEIYA Электронное ручное колесо PHCS32013 Для Weyerhaeuser Стандартная серия Новая
  • PHCS3-2013 WEIYA Электронное ручное колесо PHCS32013 Для Weyerhaeuser Стандартная серия Новая
  • PHCS3-2013 WEIYA Электронное ручное колесо PHCS32013 Для Weyerhaeuser Стандартная серия Новая
  • PHCS3-2013 WEIYA Электронное ручное колесо PHCS32013 Для Weyerhaeuser Стандартная серия Новая
  • PHCS3-2013 WEIYA Электронное ручное колесо PHCS32013 Для Weyerhaeuser Стандартная серия Новая

PHCS3-2013 WEIYA Электронное ручное колесо PHCS32013 Для Weyerhaeuser Стандартная серия Новая

Место происхождения Китай
Фирменное наименование WEIYA
Сертификация CE RoHS
Номер модели ПХКС3-2013
Подробная информация о продукте
Номер модели:
ПХКС3-2013
Бренд:
ВЕЙЯ
Тип продукта:
Ручной генератор импульсов с ЧПУ
Ряд:
ПХКС3
Общее описание:
Маховик для стандартной серии
Контроль использования:
Ручное управление перемещением по осям X/Y/Z
Тип установки:
Портативный портативный тип
Состояние:
Новый / Используется
Гарантия:
Один год
Условия оплаты и доставки
Количество мин заказа
1
Цена
USD 300-500 / piece
Упаковывая детали
Оригинальная упаковка
Время доставки
2 дня
Условия оплаты
Л/К, Д/А, Д/П, Т/Т, западное соединение
Поставка способности
100 шт в день
Описание продукта
PHCS3-2013 WEIYA Электронное ручное колесо PHCS32013 Для Weyerhaeuser Стандартная серия Новая
PHCS3-2013 -- CNC электронный ручной генератор импульсов
Ручной / кабельный кабель / блокировочный соединитель / интерфейс CNC стандартной серии
Ручной импульсный генератор ∙ Управление осью на заготовке
Ручный импульсный генератор устанавливает непосредственное управление осью в руку оператора в зоне резки.Оператор позиционирует себя на заготовке и поворачивает рулевое колесо, наблюдая за пробегом инструмента в режиме реального времениCNC интерпретирует каждый импульс рулевого колеса как один инкремент движения на выбранной оси.
PHCS3-2013 генерирует точные дополнительные сигналы.одно нажатие рулевого колеса перемещает фракции оси на миллиметр, предоставляя оператору полный контроль над скоростью подхода инструмента во время настройки и измерения смещения инструмента.
Ключевые характеристики продукта
Тип Ручный генератор импульсов (MPG)
Форма Ручной, эргономичный кузов
Контроль Главный кодер + вспомогательный селектор
Кабель Свинцовые пружины, облегчающие напряжение
Коннектор Круговая блокировка с несколькими булавами
Интерфейс Стандартная серия CNC
Дизайн с двойным управлением рулевое колесо и селектор оси
PHCS3-2013 включает два элемента управления в один ручной корпус:
  • Главное колесо кодера:Первичный вращающийся кодер. Поворачивая его генерирует импульсы движения, которые CNC переводит в движение оси. Повороты по часовой стрелке обычно указывают на положительное направление; против часовой стрелки указывает на отрицательное.Количество импульсов на оборот определяет разрешение шага при каждом настройке множителя.
  • Вспомогательный селектор:Вторичный переключатель или циферблат для выбора оси и мультипликатора, выбирающий, какая ось движется (X, Y, Z или 4-я ось) и инкремент на импульс (*1, *10, *100).Наличие обоих элементов управления на одном корпусе означает, что оператор не возвращается на основную панель для переключения оси или размера шага во время позиционирования все под рукой.
Кабель с катушкой и разъединитель блокировки
Закрученный кабель расширяется и сжимается без перетаскивания свободного кабеля через стол или пол машины.и вокруг заготовки, оставаясь соединенным.
На конце контроллера многоприкосновный круговой разъем с натянутым замыкающим воротником положительно закрепляет соединение.Заключительный воротник предотвращает случайное отключение во время использования важно, потому что MPG, который отключается в середине работы, может оставить CNC в неопределенном режиме рулевого колесаОтключение требует преднамеренного разблокировки на четверть оборота.
Сценарии применения
  • Установка даты на заготовке:Оператор пробегает шпиндель вниз, чтобы коснуться поверхности заготовки, чтобы установить смещение работы по оси Z. Используя PHCS3-2013 при * 1 инкрементации обычно 0.001 мм на импульс .
  • Ручная программа сухого запуска:Перед запуском новой программы на автоматической скорости питания оператор пробегает по запрограммированному пути вручную с помощью PHCS3-2013,шаг за шагом продвижение инструмента и подтверждение разрешений до начала автоматического цикла.
  • Проверка и проверка:Оператор прокручивает оси машины, чтобы расположить стилус зонда в точках измерения на заготовке.Прекрасное разрешение MPG позволяет точное размещение зонды без риска перемещения в часть.
Часто задаваемые вопросы
Вопрос 1: Какое разрешение импульса обеспечивает PHCS3-2013?
Разрешение определяется настройкой переключателя множителя в сочетании с конфигурацией MPG CNC.При * 10 шаг равен 0.01 мм; при *100 это 0,1 мм. Настройки параметров MPG CNC определяют точное расстояние на импульс. Подтвердите эти настройки в документации параметров CNC до ввода в эксплуатацию.
Вопрос 2: совместим ли PHCS3-2013 с другими контроллерами CNC, кроме стандартной серии?
PHCS3-2013 специфицируется для интерфейса CNC стандартной серии. Совместимость с другими контроллерами зависит от стандарта MPG-сигнала, обычно дифференциальных сигналов кодера (A + / A− / B + / B−) при 5 В..Перед подключением к другой системе подтвердить спецификацию сигнала порта MPG целевого контроллера и присвоение пин-кода в соответствии с вывеской разъема PHCS3-2013.
Q3: Может ли PHCS3-2013 работать на всех четырех осях?
Помощный селектор на PHCS3-2013 позволяет выбирать ось обычно X, Y, Z и 4-ю ось, если она включена.Доступные оси зависят от конфигурации контроллера CNC и от того, физически присутствует ли 4-я ось и включена ли она в параметрах системыСамо рулевое колесо генерирует импульсные сигналы, независимые от оси; CNC направляет их на выбранную ось.
Вопрос 4: Можно ли использовать PHCS3-2013 одновременно с клавишами на панели машины?
Нет. При стандартной работе с ЧПУ клавиши MPG и панельной пробки взаимоисключают друг друга.Переключение на режим Jog отключает MPGPHCS3-2013 остается подключенным, но не генерирует команды движения вне режима работы рулевого колеса.
Q5: Какое количество и тип подключателей использует PHCS3-2013?
PHCS3-2013 использует многоприкосновный круговой блокировочный разъем.Читайте маркировки корпуса соединителя непосредственно на установленном устройстве, чтобы подтвердить количество штифтов и диаметр соединителяДля замены кабеля или соединителя, сопоставьте количество штифтов, диаметр соединителя и спецификацию натяжки на замок с физического устройства.
PHCS3-2013 WEIYA Электронное ручное колесо PHCS32013 Для Weyerhaeuser Стандартная серия Новая 0
